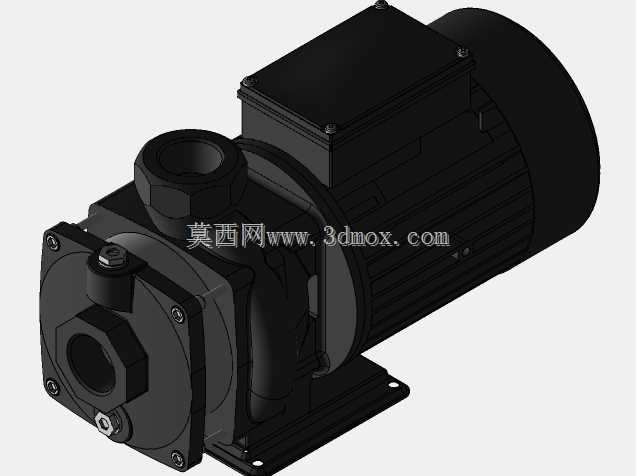

海象TPH12T卧式离心泵结构设计

这款卧式单级离心泵的三维结构还原，完全贴合工业现场实际安装与运维需求，在做结构建模时优先考虑了现场管路对接、电机同轴度校准、日常检修操作的实际边界。从应用场景来看，这类泵体常部署在工业循环水系统、小型暖通供水回路、机床冷却介质输送、洁净流体增压工位，既可以适配常温清水类介质输送，也能兼容低粘度无颗粒的工业流体传输工况，在中小型加工车间、商用楼宇供水配套、小型水处理单元里都有较高的出镜率。建模过程中没有做多余的结构简化，泵体进出水口的法兰对接面做了精准的安装孔位还原，两个接口的中心距、端面平面度预留、密封槽位置都和实物安装要求一致，能直接用于管路排布时的干涉校验，避免现场安装时出现管路错位、密封件压合不到位的问题。泵头与电机采用同轴直联结构，建模时特意保留了连接段的定位止口细节，这个结构是现场装配时保证泵轴与电机轴同轴度的关键，能大幅减少装配后运转的径向跳动，降低机械密封的磨损速率，延长易损件更换周期。底部的安装底座做了一体化的加强筋结构设计，安装孔的长槽结构完全还原实物的调节余量，现场安装时可以在一定范围内调整泵体的水平位置，适配不同的基础预埋孔位，不用额外扩孔调整基础。接线盒的位置设置在电机壳体顶部侧方，建模时预留了线缆弯曲的操作空间，现场接线时不用额外拆解电机端盖，也能避免线缆弯折半径过小导致的绝缘层破损问题。泵体端盖的螺栓排布做了等距设计，日常拆解清理叶轮流道、更换机械密封时，不需要特殊工装就能完成拆装，端盖上的排气螺塞位置也做了精准还原，首次启泵排气时操作空间充足，不会被周边管路或者安装基础遮挡。从安装边界来看，整个泵组的轴向总长、径向最大尺寸、底座安装孔的跨距都做了1:1还原，在做设备布局设计时，可以直接导入这个模型校验操作通道预留、检修空间是否充足，比如泵体侧方预留的拆解空间是否够取出叶轮，电机尾部的散热通道是否被其他设备遮挡影响通风，这些细节在前期建模时都做了结构保留，能帮结构设计人员在方案阶段就规避后期安装运维的空间冲突问题。叶轮腔的流道结构做了平滑过渡的建模处理，和实际流体走向匹配，在做流体仿真分析时可以直接提取内部流道，不用再做额外的曲面修补，能减少仿真前处理的工作量。
