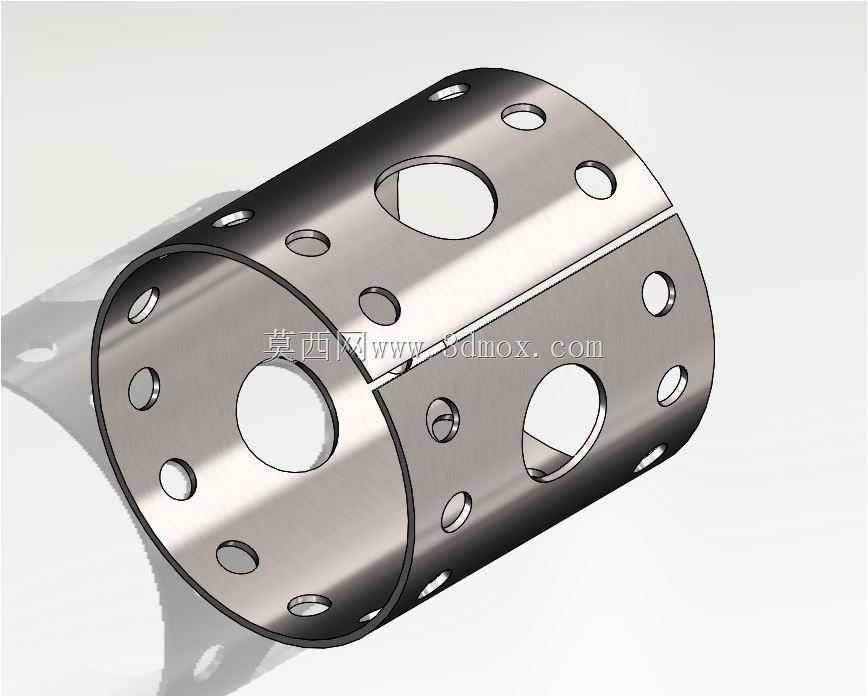

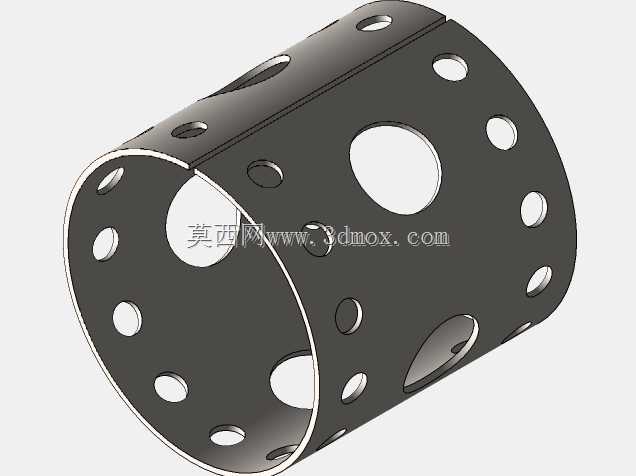

带多孔结构的拼接式圆柱钣金构件

　　这类带多孔排布的拼接式圆柱钣金构件，在流体管路配套、设备防护套筒、小型机电产品外壳类场景中应用十分广泛，日常做结构选型时经常会碰到类似需求。从实际使用场景来看，这类构件常套在旋转轴外侧做防护隔套，避免轴系运转过程中卷入杂物，也可作为小型气动元件的导流外筒，筒壁上不同孔径的开孔分别对应气路接口、传感器安装位、减重镂空的功能需求，部分食品输送线的辊筒外侧防护套也会采用类似结构，开孔既可以减少输送过程中的物料粘附，也能方便日常清理维护。

　　从设计思路层面讲，这类构件采用分体拼接结构，核心是解决整筒加工时深孔位加工难度大的问题，整段圆筒加工内壁侧的孔位时，刀具伸入长度受限，加工精度难以保证，拆分成两个半圆弧钣金件后，所有孔位都可以在平板下料阶段通过冲压或者激光切割一次成型，再通过弯折、拼接工序组成完整筒体，加工效率能提升六成以上，同时拼接缝的位置特意选在两排大孔的中间区域，避开应力集中的开孔边缘，避免长期受振动影响出现拼接位开裂的问题。

　　功能特性上，筒壁的孔位排布经过受力校核，大尺寸圆孔对应管路穿接或者大规格紧固件的安装位置，小孔则对应定位销、小型传感器的固定点位，所有孔位的边缘都做了去毛刺处理，避免安装时划伤配套的管线或者操作人员手部。筒体两端的同轴度公差控制在0.1mm以内，保证套入配套轴系或者基座时不会出现卡滞，拼接位置采用止口咬合结构，不需要额外增加焊接工序，通过两端的紧固件锁紧即可实现固定，后期拆解维护时不需要破坏构件本体，拆装效率更高。

　　从安装边界来看，这类圆柱构件的外径适配常规的标准管夹安装尺寸，筒体长度可以根据实际安装空间做等比例缩放，所有孔位的中心距都遵循通用的安装孔距规范，不需要额外定制配套的安装法兰，直接匹配现有标准件即可完成装配。做三维建模时，这类构件需要重点注意钣金弯折的系数设置，不同厚度的金属板材弯折后的回弹量不同，要提前预留好拼接位的配合间隙，避免弯折成型后两个半弧件无法顺利拼接，同时所有开孔的位置要避开弯折压线，防止弯折过程中孔位出现拉伸变形。
