法兰连接式管道阻火器结构设计

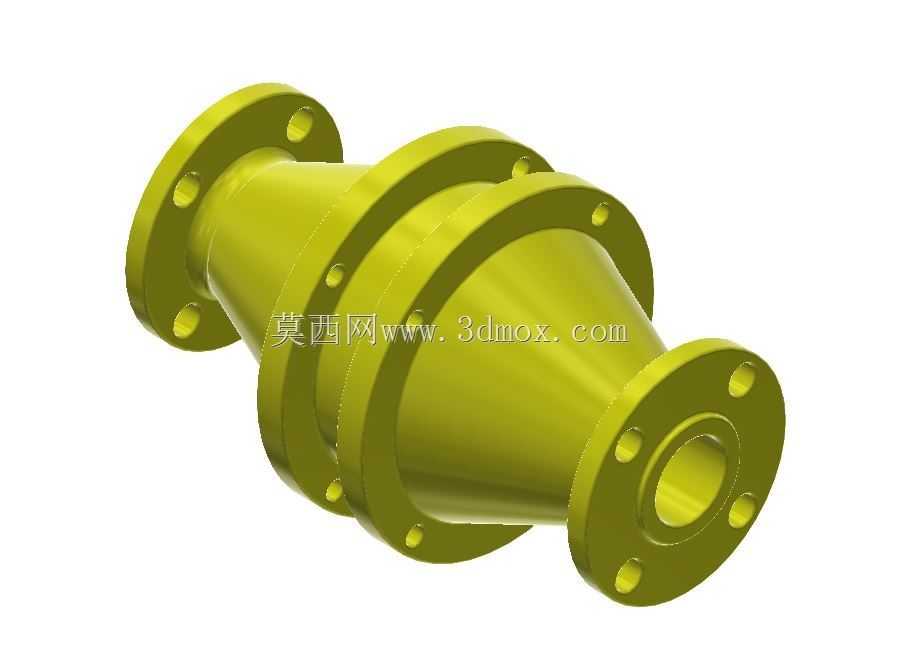

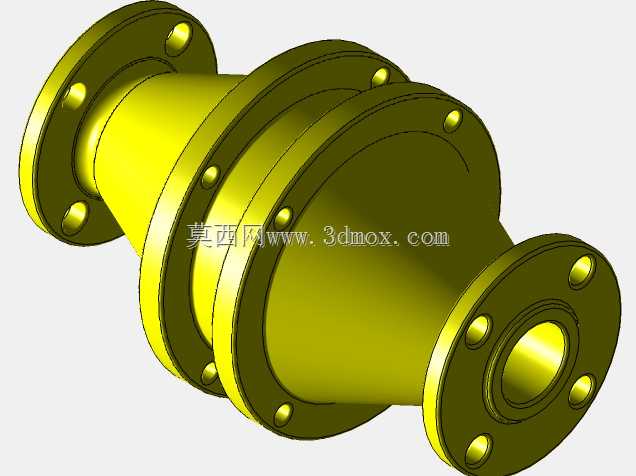

在石化、燃气输送、油气储运等存在易燃易爆气体输送的管路系统中，阻火器是阻断火焰传播、防止管路回火引发爆燃事故的核心安全部件，这款法兰连接结构的阻火器，主要适配公称通径50NB、压力等级150磅级的管路工况，安装时直接通过两端带螺栓孔的法兰与上下游管道对接，法兰端面的密封面可适配常规非金属垫片完成静密封，无需额外加工转接结构，现场安装对位便捷，能直接嵌入现有同规格管路系统中，不需要对原有管线做大规模改动。从结构设计逻辑来看，整体采用三段式组合壳体结构，中间段为阻火芯的容纳腔，两端为锥段过渡结构，将法兰接口的通流截面平滑过渡到阻火芯段的通流直径，既避免通流截面突变造成的局部压损过大，也能让气流在进入阻火芯前保持相对平稳的流态，减少紊流带来的阻力损耗。壳体外壁设置的多道环形加强筋，并非装饰性结构，一方面可以提升壳体在承压工况下的结构刚度，避免管路压力波动时壳体出现变形，另一方面也能在设备安装、搬运过程中提供受力点位，减少外力直接作用在法兰密封面造成磕碰损伤的概率。阻火芯作为核心功能部件，被压紧固定在中间腔体内部，当管路内出现火焰逆向传播时，阻火芯的细密通道会快速分割火焰流，通过金属壁面的吸热效应快速将火焰温度降到燃点以下，同时阻断火焰的传播路径，避免火焰窜入上游设备引发更大范围的安全事故。设计过程中需要重点控制两端法兰的螺栓孔位置度，确保现场安装时螺栓能顺利穿入，同时要保证中间阻火芯腔的同轴度，避免阻火芯安装后出现偏斜，导致局部通流间隙过大影响阻火效果。两端锥段的过渡角度经过流场仿真优化，在保证壳体结构强度的前提下尽可能降低流阻，减少正常输送工况下的压力损失，避免对管路系统的输送效率造成明显影响。日常运维时，拆开中间段的连接法兰即可取出阻火芯进行清理或更换，不需要将整个阻火器从管路上完全切割拆除，大幅降低后期维护的工作量。这类阻火器通常安装在储罐的呼吸阀前端、燃气输送管网的分支节点、易燃易爆气体排放管路的出口位置，是管路系统本质安全设计中不可或缺的部件，建模过程中完整还原了法兰螺栓孔分布、壳体壁厚、加强筋位置、过渡锥段角度等细节，可直接用于管路布局的干涉检查、安装模拟以及结构受力分析参考。
