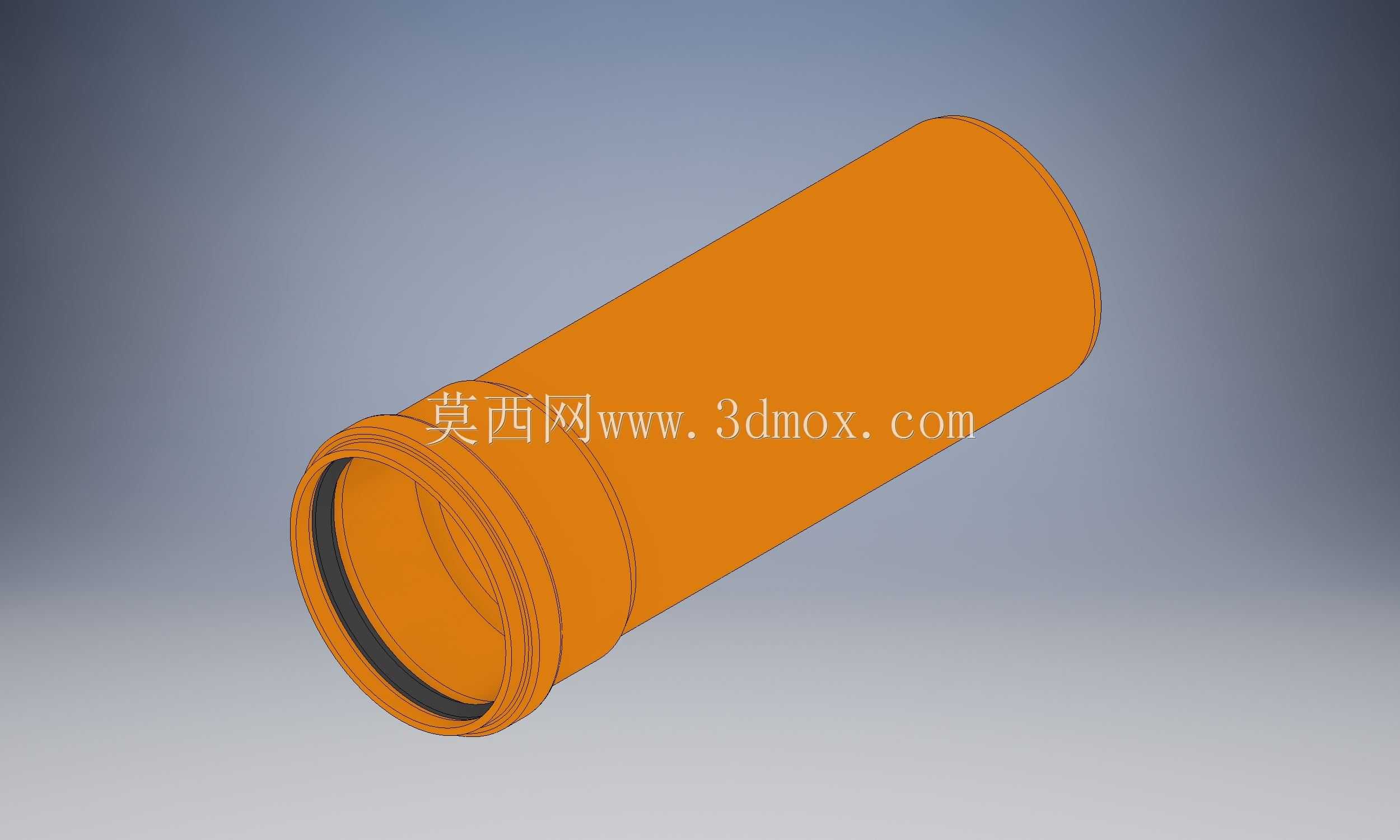

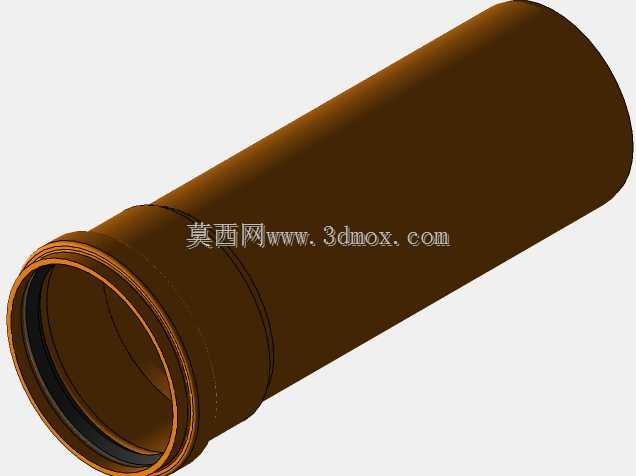

PVC材质承插式排污用KG管道结构

市政建筑排污管网布设场景中，这类承插式KG管是重力流排水系统的常用基础构件，主要承担生活污水、屋面及地面雨水的输送职能，适配室外埋地排污、建筑同层排水、厂区雨污分流管网等多种施工场景，相比传统混凝土排污管，聚氯乙烯材质的管材自重更轻，运输与现场搬运的人力成本更低，内壁光滑的特性也能减少污水输送过程中的阻力，降低管内杂物淤积堵塞的概率。从结构设计逻辑来看，该款管材采用承插式连接结构，一端为扩口承端，内置橡胶密封胶圈，安装时直接将同规格管材的平口端插入承端即可完成对接，无需额外焊接或粘接工序，现场施工效率提升明显，胶圈的弹性形变可以抵消地基轻微沉降带来的接口位移，避免接口渗漏问题，适配DN110公称通径的管网系统，单段管材有效长度为250mm，可根据管网铺设的实际长度灵活裁切、拼接，适配不同走向的管线布设需求。设计阶段需要重点考量的边界条件包含几个维度：首先是承口的配合公差，承口内径与插口外径的配合间隙需要控制在合理范围，既要保证现场安装时能顺利插入，又要避免间隙过大导致胶圈压缩量不足引发渗漏，胶圈的卡槽深度需要匹配常规橡胶密封圈的截面尺寸，保证胶圈安装后不会在插接过程中移位、脱槽。其次是管材的壁厚设计，需要匹配埋地敷设的承压要求，考虑地面荷载、土壤侧压力的长期作用，壁厚取值既要满足环刚度要求，避免埋地后被土壤压瘪变形，又要控制材料用量平衡生产成本。外形上管材主体为等径直筒结构，承口端做了阶梯式扩径处理，外壁做了多道环形加强筋结构，提升承口部位的结构强度，避免安装敲击或者长期受力后承口开裂。实际选型应用时，需要注意该类管材的安装坡度要求，重力流排污场景下需要保证管线顺水流方向保持标准坡度，避免管内积水滞留，接口安装前需要清理承口内壁与插口外壁的泥沙杂物，保证胶圈贴合面无异物，插接到位后需要检查胶圈的位置是否均匀，避免局部胶圈挤出影响密封效果。这类短节管材尤其适用于管线改造、局部点位接驳的场景，无需裁切长段管材，减少现场施工的材料浪费，聚氯乙烯材质本身的耐化学腐蚀特性，也能适配生活污水中弱酸碱成分的长期侵蚀，延长管网的整体使用寿命，减少后期运维的更换频次。建模过程中需要重点还原承口的密封槽结构、加强筋的分布位置，保证模型的装配尺寸与实际工业产品一致，可直接用于管网布设的碰撞检查、施工模拟环节，为现场施工的管线排布提供精准的三维参照。
