溴化锂吸收式制冷机组结构设计

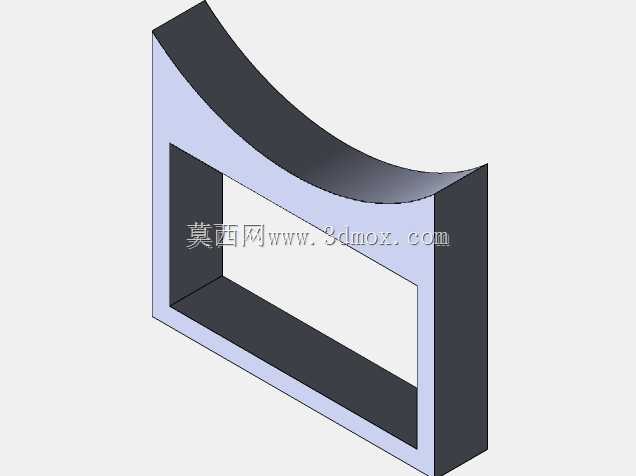

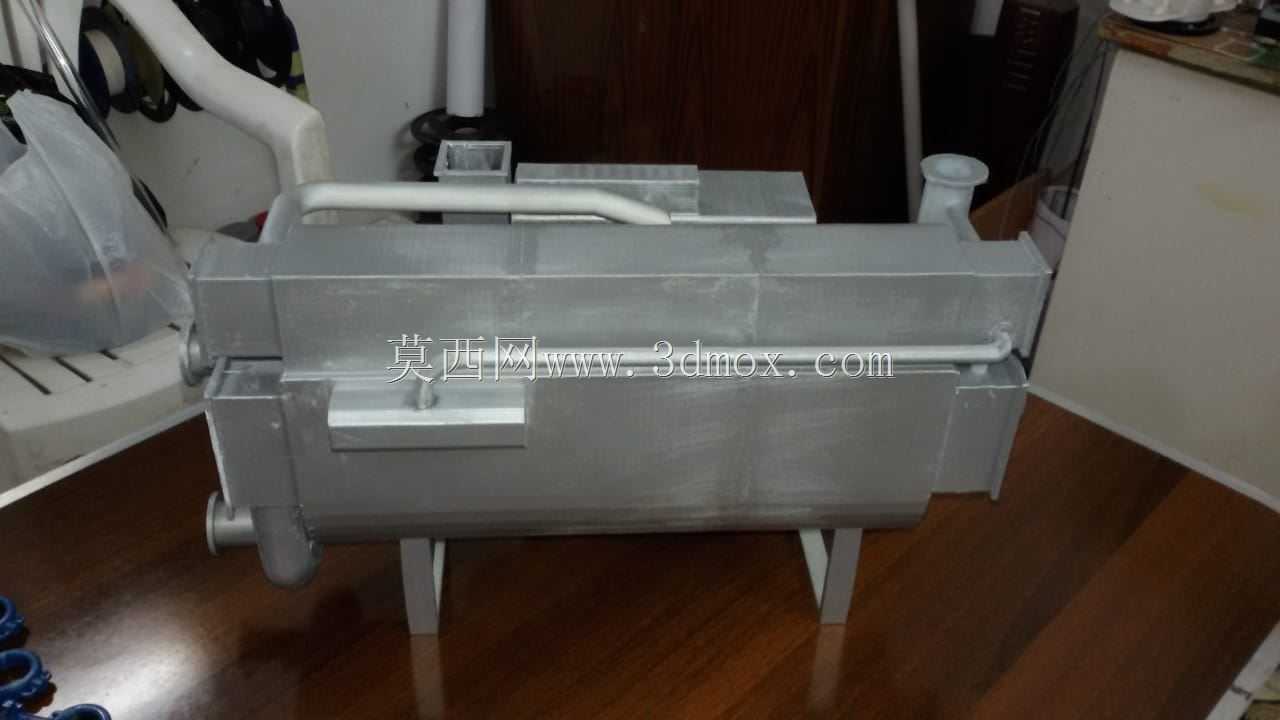

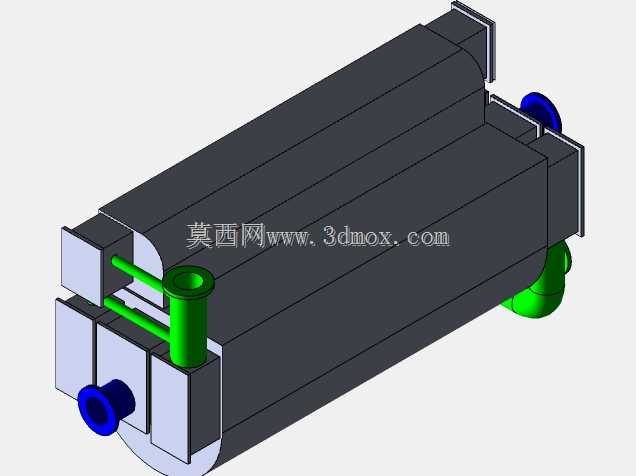

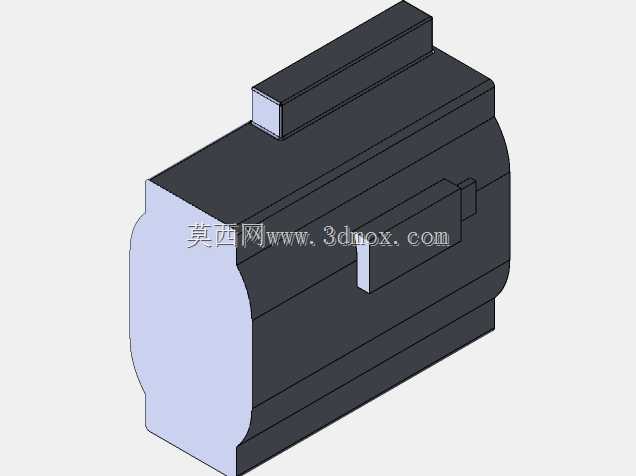

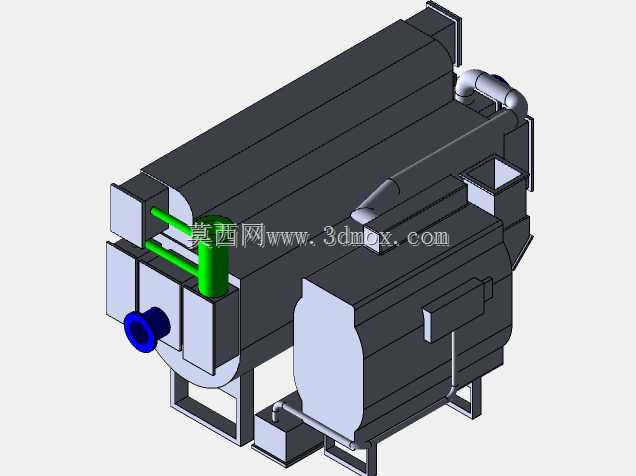

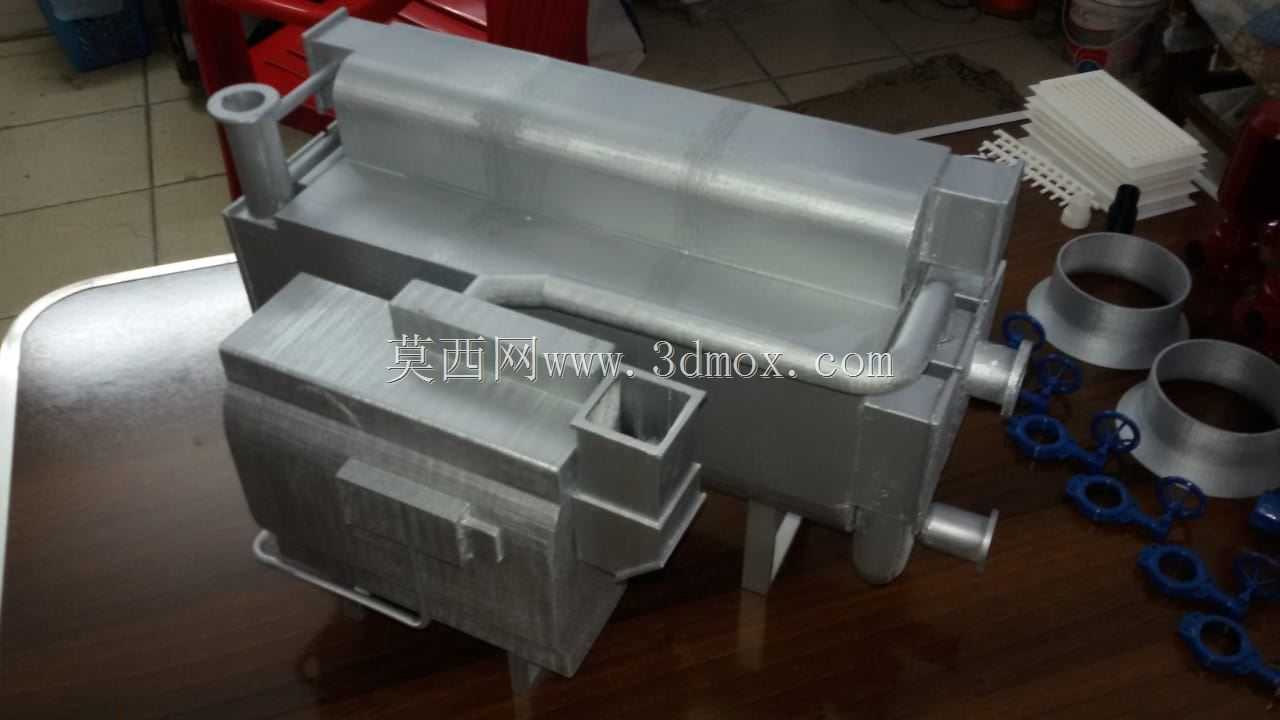

在商用中央空调、工业工艺冷却场景中，直燃型吸收式制冷机组是替代电制冷主机的核心设备，尤其适配有余热、废热可回收的工业园区、商业综合体项目，可利用低品位热能驱动制冷循环，大幅降低高电价时段的运行能耗。本次呈现的机组结构，完整还原了溴化锂吸收式制冷机的核心腔体布局，将高压发生器、低压发生器、冷凝器、蒸发器、吸收器等核心换热腔体集成在同一卧式筒体内，外部管路清晰标注了冷剂水、溴化锂溶液、热源介质、冷冻水、冷却水的走向，可直接用于暖通系统方案演示、设备安装交底、结构拆解教学等场景。从设计思路来看，该结构采用卧式集成布局，将换热负荷最大的蒸发器与吸收器布置在筒体下部，高低压发生器与冷凝器布置在上部腔体，通过内部折流板与挡液装置实现不同压力腔体的气液分离，避免冷剂水夹带溴化锂溶液进入换热端影响制冷效率。外部接管的位置充分考虑了机房安装的操作空间，冷冻水、冷却水接口采用同侧下出的布置方式，热源管路与抽气装置接口布置在筒体顶部，日常维护时无需拆解主体保温即可操作阀门与检测仪表。设备底部的型钢支座采用分段式焊接结构，预留了地脚螺栓安装孔与减震垫放置位，可适配不同载荷等级的机房地面，支座与筒体之间的加强筋板按照满载荷工况做了应力分散设计，避免设备运输、吊装过程中出现筒体变形。从安装边界来看，该类机组的单侧预留检修空间需满足换热管抽换的长度要求，筒体顶部需预留不低于一点二米的操作空间用于阀门操作与溶液取样，设备四周的管路排布需避开电气控制柜的散热通道，同时兼顾溶液泵、冷剂泵的检修拆卸空间。模型中还原的外部管路支架，均按照实际管路载荷做了支撑点位设计，避免运行过程中管路振动传递到筒体引发焊缝疲劳，筒体侧面的液位计、温度传感器接口位置，均对应内部腔体的实际液位区间，可直接匹配现场仪表的安装选型，无需二次调整开孔位置。
