空调翅片式换热散热结构设计

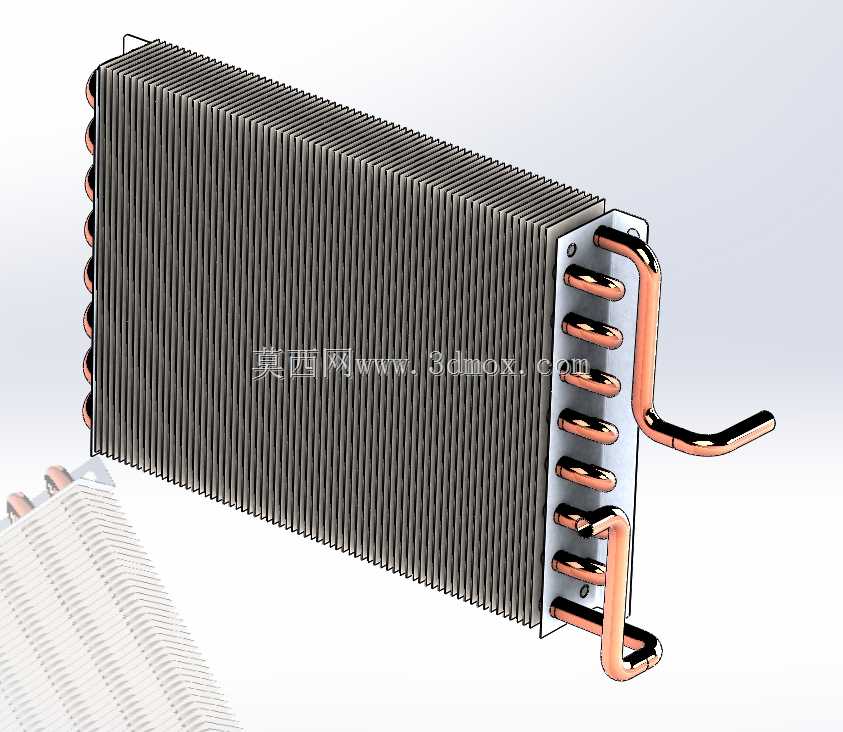

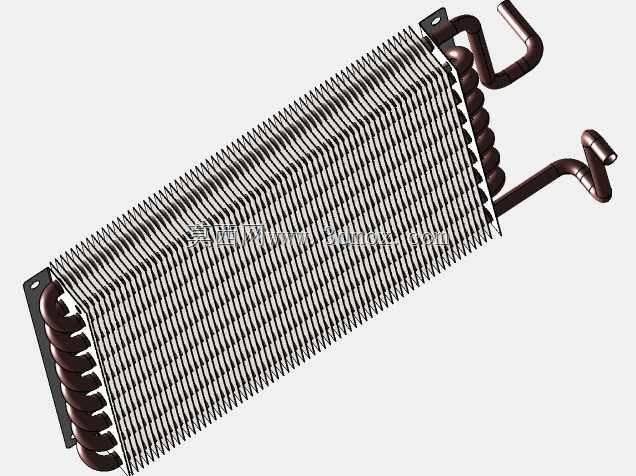

这类翅片管式换热结构，是家用分体空调、商用中央空调、小型制冷机组里的核心热交换部件，既可以作为蒸发器承担室内侧冷量传递的功能，也可作为冷凝器完成冷媒向外界的散热过程，在冷链运输的小型制冷单元、机房精密空调、新风换热机组中也有大量适配场景。从结构设计逻辑来看，整体采用错排紫铜盘管搭配高密度铝制翅片的组合，铜盘管负责输送相变冷媒，弯折后的U型管段通过胀管工艺与翅片紧密贴合，消除接触热阻，保证冷媒携带的热量可以快速传导到整片翅片表面，再通过流经翅片间隙的空气完成对流换热。设计过程中需要优先匹配安装边界尺寸，翅片组的整体长宽高需要适配对应机型的风道截面，避免出现风道漏风、换热面积冗余不足的问题；铜盘管的进出管段预留了足够的弯折余量，管端的连接位置做了平直段处理，方便现场安装时与冷媒管路快速焊接对接，同时要保证弯折处的管路曲率符合工艺要求，避免出现管内壁褶皱堵塞冷媒流道的问题。翅片的片距设计需要结合使用场景调整，普通家用空调场景下片距控制在1.5-2mm之间，兼顾换热效率与积灰清理难度，如果是用于高粉尘、高湿度的特殊工况，会适当加大片距避免凝露挂灰堵塞风路。侧边的固定端板采用镀锌钢板冲压成型，板上的管孔位置与盘管排布完全对应，端板上预留的安装孔位可以直接将整个换热芯体固定在空调的风道框架上，不需要额外设计转接支架，减少装配环节的工作量。建模过程中需要重点管控胀管后的配合尺寸，保证每一根盘管与翅片孔的同轴度，避免出现个别管路接触不良导致整体换热效率下降的问题；同时要对盘管的弯折路径做干涉检查，保证相邻管段之间留有足够的装配间隙，不会因为生产过程中的公差累积出现管路碰擦的问题。整个换热结构的风阻设计需要匹配对应风机的风压曲线，保证在额定风量下，空气可以均匀穿过整个翅片截面，不会出现边角区域风量不足导致的换热死角，影响整机的制冷或制热效率。
