方形横流式工业冷却塔三维结构设计

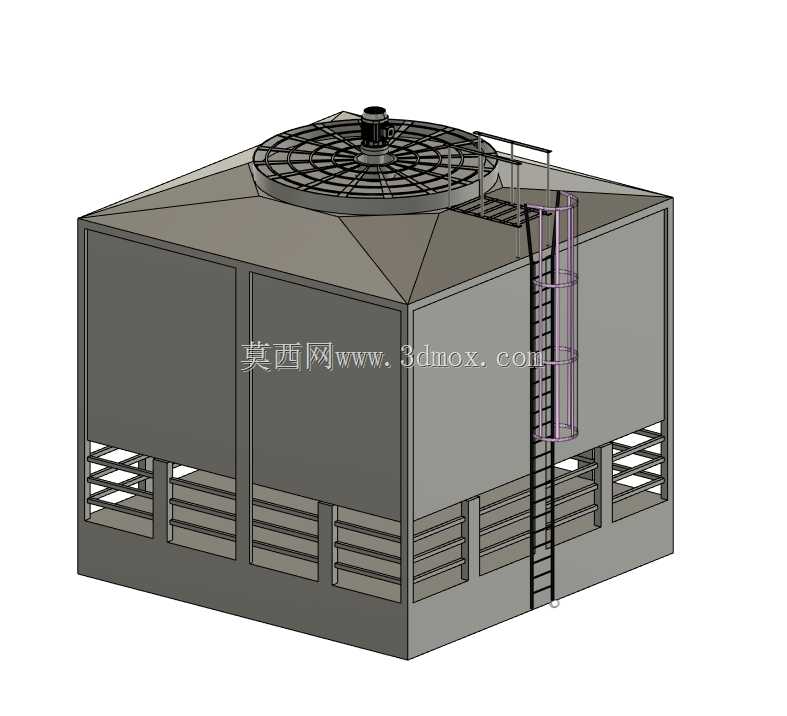

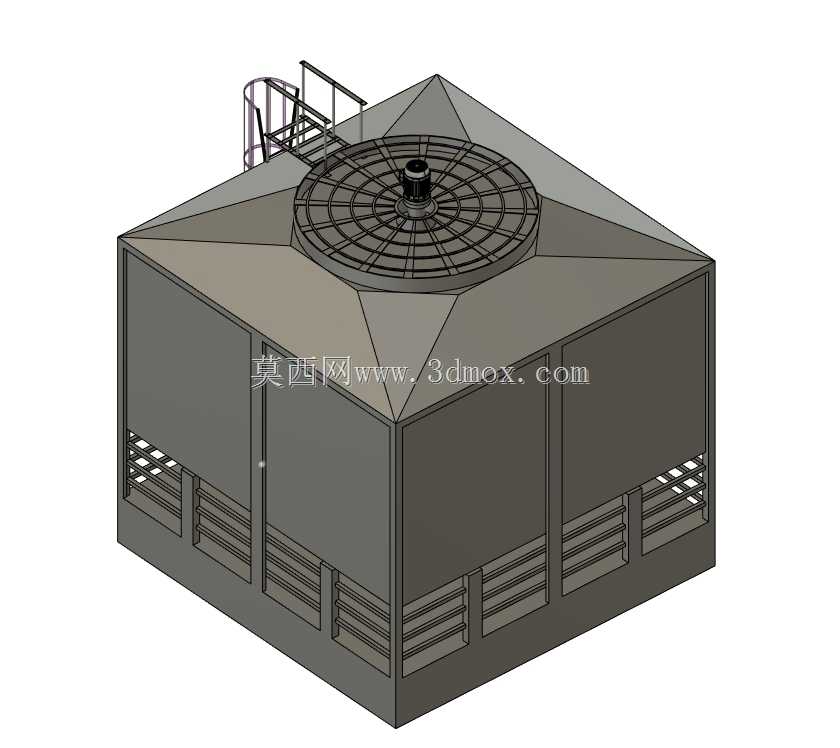

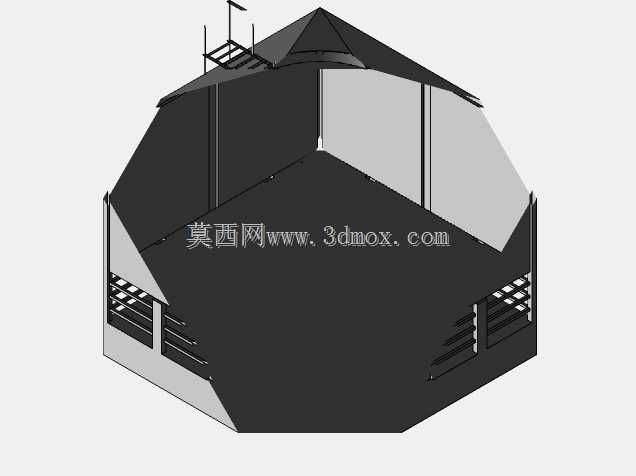

这款方形横流冷却塔的三维结构，完整还原了工业循环水冷却场景下的设备实体构造，在商用中央空调系统、工业生产循环冷却水系统、注塑成型车间温控系统、空压机站散热配套等场景中，这类设备都是核心的换热终端，承担着把循环携带废热的水体通过空气接触换热降温，重新送回生产或温控回路的作用，保障整套系统的温度稳定在工艺允许区间内。从结构设计逻辑来看，整体采用方形模块化箱体布局，相比传统圆形冷却塔，方形结构的场地适配性更强，多台并联拼接时不会出现圆形塔之间的空隙浪费，能够最大化利用屋面、设备平台等安装场地的有限面积，顶部的风机防护网采用放射状格栅加中心风机安装座的结构，既可以避免杂物被吸入风机流道，也能给顶部检修人员提供踩踏防护，侧面预留的爬梯与顶部检修平台，完全贴合日常运维的操作需求，运维人员可以通过爬梯抵达顶部完成风机检修、布水系统检查等作业。设备下部的进风格栅采用多段横向百叶式结构，设计时兼顾了进风通流面积与挡水需求，能够在保证横流进风顺畅的前提下，减少冷却过程中携带的水滴外溅，降低循环水的无谓损耗。建模过程中严格遵循实际安装边界要求，设备底部预留了标准的进出水管对接空间，箱体侧面的围护板采用分块装配式结构，单块板材的尺寸控制在常规人工可拆装的范围内，方便后期更换填料、检修内部布水管道时的拆卸作业。从功能实现角度，横流结构的设计让空气从侧面进风格栅水平进入塔体，穿过填料层与自上而下流动的热水完成热湿交换，升温后的湿热空气从顶部风机出口排出，这种风路与水路的交叉流动设计，相比逆流塔的风阻更低，配套风机的运行能耗更小，同时运行噪音也更适配对噪音管控有要求的商用建筑配套场景。建模时对各部件的装配间隙做了精准还原，比如顶部风机与风筒的同轴度预留间隙、围护板与框架的装配搭接量、爬梯与箱体的连接固定点位，都完全参照实体设备的安装公差要求设置，能够直接用于设备布置的碰撞检查、安装方案模拟，也可以作为结构优化设计的基础模型，帮助设计人员快速完成塔体内部填料排布、布水管路走向的调整验证，减少现场安装时出现的尺寸干涉问题。
