管道容器用径向安装式压力检测表

　　这款压力检测表主要面向承压管路、密闭容器的压力实时监测场景，在给排水管网、压缩空气输送管路、小型液压站、工业制冷机组、民用供水设备等场景中都有广泛应用，安装位置通常选在介质流态稳定、无剧烈振动的管段或容器封头处，用来直观反馈内部介质的实时压力值，帮助运维人员判断系统运行压力是否处于设计区间，避免超压引发的密封失效、管路爆裂、设备损坏等风险，也能通过压力波动判断管路是否存在堵塞、泄漏、泵组出力异常等故障。

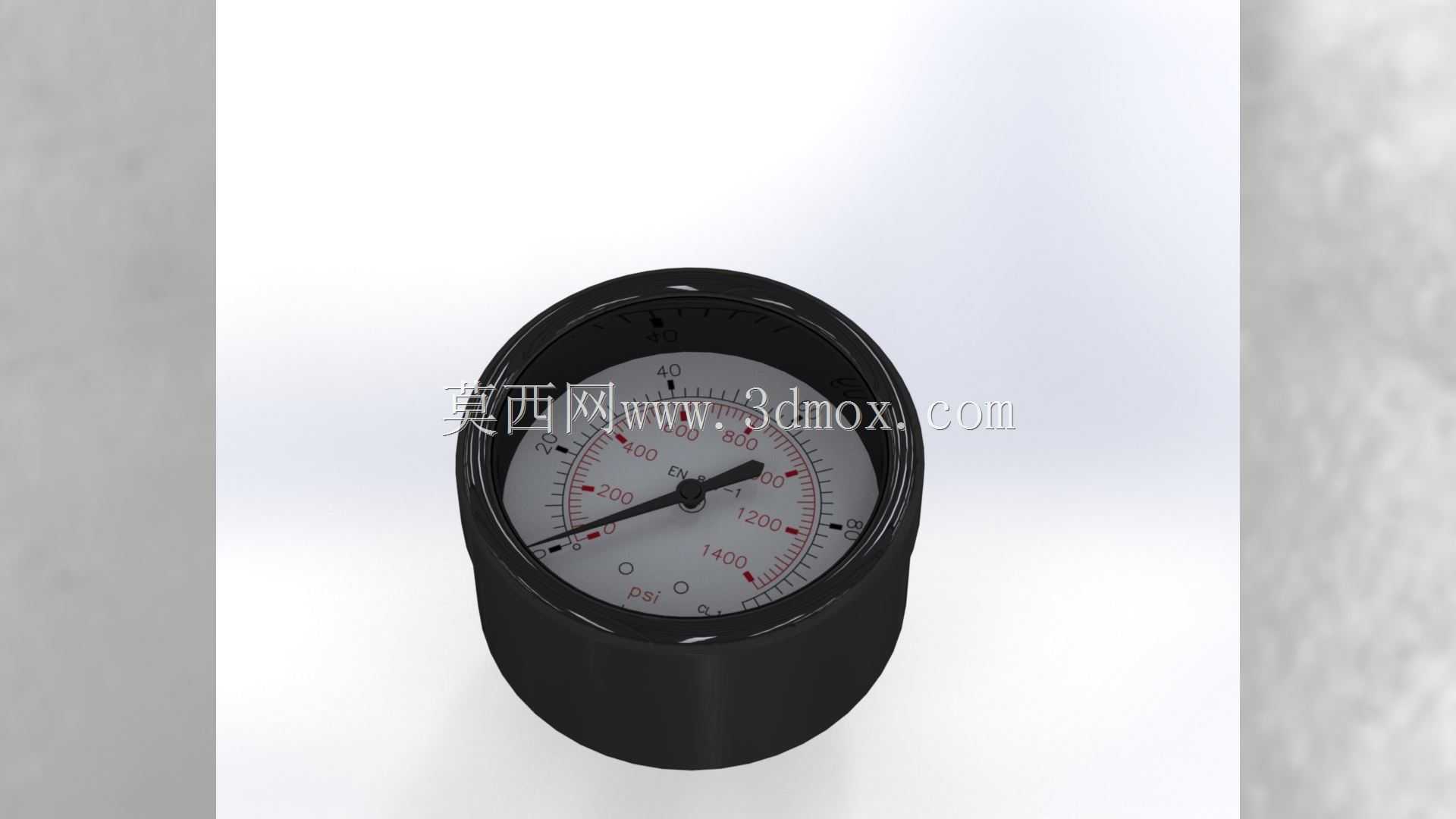

　　从结构设计来看，该表采用黑色一体式圆柱形壳体，壳体做了圆弧收边处理，既可以避免安装过程中锐边划伤操作人员，也能提升壳体的结构强度，减少外力磕碰导致的内部机芯变形。表盘采用白底黑字搭配红色压力警示区间的设计，刻度覆盖常用的低压检测量程，指针采用三角尖顶造型，读数时视线对齐指针尖部即可快速获取压力数值，红色刻度区间对应系统允许的最高工作压力上限，运维人员巡检时无需逐格核对刻度，扫一眼指针位置就能快速判断压力是否超标。表壳背部预留了标准外螺纹连接接头，安装时直接与管路或容器上预留的内螺纹检测口旋合即可，接头处加装密封垫片就能实现承压密封，无需额外设计转接结构，适配绝大多数常规工业检测接口的安装尺寸。

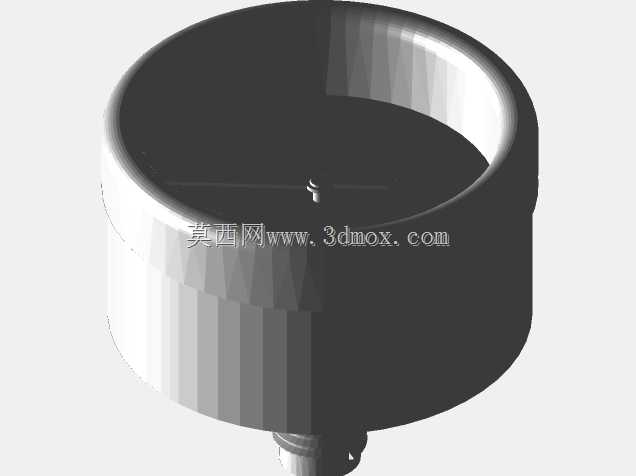

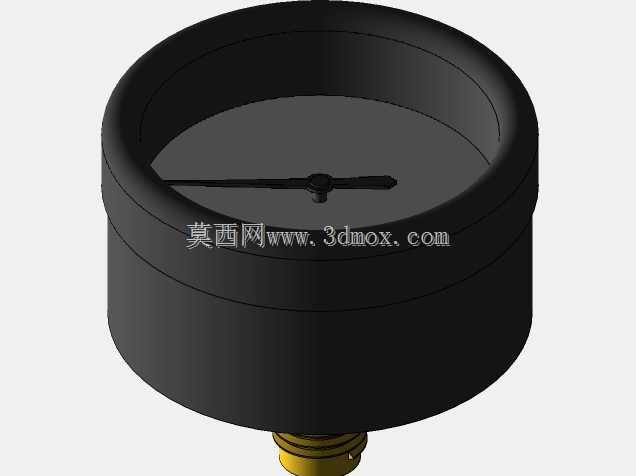

　　建模过程中优先还原了实际产品的安装边界尺寸，壳体的外径、轴向长度、连接螺纹的规格都按照行业通用的径向压力表尺寸做了还原，方便设计人员在做整机管路布局时直接调用，不需要反复核对安装干涉问题。表盘的刻度线、数字标识、指针的转动轴心位置都做了精准对位，还原了真实仪表的读数逻辑，壳体表面做了哑光质感处理，模拟实际产品的喷塑外壳质感，玻璃表蒙做了轻微的反光效果还原，既保留了视觉真实感，也不会因为过度反光影响对表盘结构的观察。内部结构虽然做了适当简化，但保留了机芯与表盘、连接接头的位置对应关系，方便设计人员理解压力传导的结构逻辑，如果需要做仪表的拆解动画或者结构优化，也能在这个模型基础上快速细化内部的弹簧管、传动齿轮等细节结构。

　　在做设备布局设计时，这款表的安装位置需要预留足够的读数空间，表盘正面不能被管路、支架等结构遮挡，同时要预留出后期拆装更换的操作空间，壳体与周边结构的最小间隙需要满足扳手拧动接头的操作需求，避免后期维护时无法拆卸。考虑到部分户外使用场景，壳体的密封结构在建模时也预留了密封圈的安装槽位，设计人员如果需要做防水型仪表的改型，可以直接在对应位置添加密封件结构，不用重新调整壳体的整体尺寸。
