玻璃纤维材质直列式防腐离心风机结构

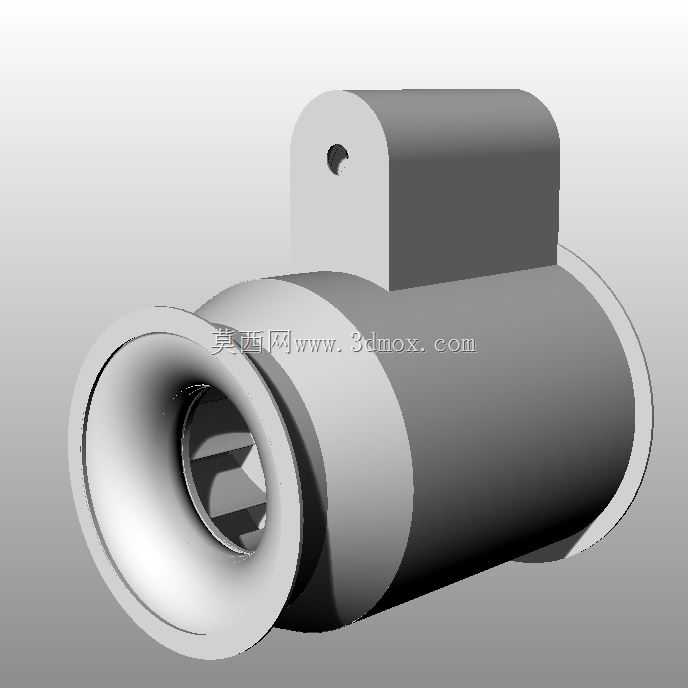

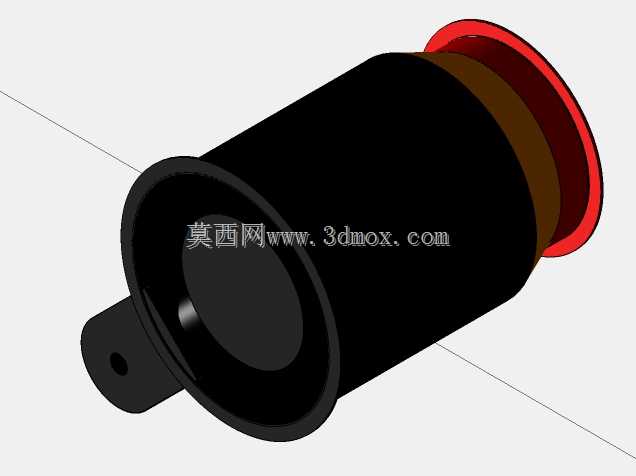

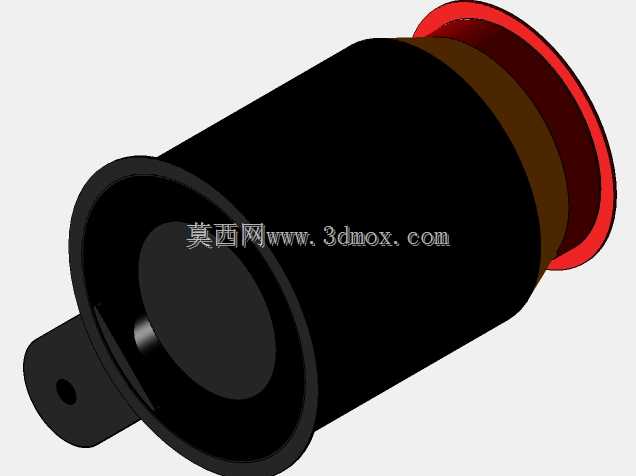

在化工、电镀、实验室排风等存在腐蚀性气体输送需求的场景中，常规钢制风机往往短时间内就会出现壳体锈蚀、叶轮动平衡失效的问题，后期运维更换成本居高不下，这款直列式离心风机正是针对这类腐蚀介质输送场景开发的专用通风设备。从结构设计来看，设备采用直列进出风布局，进出口轴线保持同轴，能够直接串接在通风管道系统中，不需要额外做变向弯头转接，既减少了管路风阻损耗，也大幅降低了现场安装的空间占用，尤其适合吊顶内、设备夹层这类管线排布紧凑的安装场景。设备主体采用玻璃纤维模压成型结构，材料本身具备优异的耐酸碱腐蚀性能，不需要额外做内衬防腐涂层，从材质根源上解决了腐蚀性空气流经设备时的壳体腐蚀问题，相比同规格钢制防腐风机，自重降低40%左右，对安装点位的承重要求更低。叶轮采用33°后倾式叶片设计，这种叶片构型在运行时气流沿叶片出口方向的流动更顺畅，不容易出现气流分离现象，相比前倾叶片运行效率更高，气动噪声更低，同时后倾叶片的功率特性更平稳，在管网阻力波动时不会出现电机过载的情况，适配不同长度、不同弯头数量的管道通风系统。顶部的安装吊耳采用一体化成型结构，与壳体主体连接位置做了加厚加强处理，吊装时受力均匀，不会出现吊装过程中壳体开裂的问题，吊耳的开孔尺寸适配常规的M10膨胀螺栓安装，现场不需要额外加工安装转接件。安装边界方面，设备进出口采用标准圆形法兰接口，法兰端面预留了均匀分布的螺栓孔位，能够直接和同管径的玻璃钢通风管道、PP通风管道对接，接口处配合耐腐橡胶密封圈即可实现密封，不需要额外打胶处理。设备整体外形为圆柱型主体加顶部吊装座的结构，没有外凸的尖锐结构，在狭小空间内布设时不会和周边管线、结构件发生干涉。设计过程中针对玻璃纤维材质的特性，对壳体壁厚做了梯度优化，气流冲刷强度高的进风口位置、叶轮对应的壳体中段位置适当增加壁厚，吊装连接位置预埋了金属加强嵌件，避免长期吊装受力出现材质蠕变导致的安装松动。叶轮与壳体之间的间隙控制在合理范围，既避免间隙过小出现运行擦碰，也不会因为间隙过大导致容积效率损失，适配常规工业通风场景下的风压、风量需求，可用于持续输送含有酸碱雾气、腐蚀性粉尘的空气介质，长期运行不需要做频繁的防腐维护。
