立式承压调压井结构设计方案

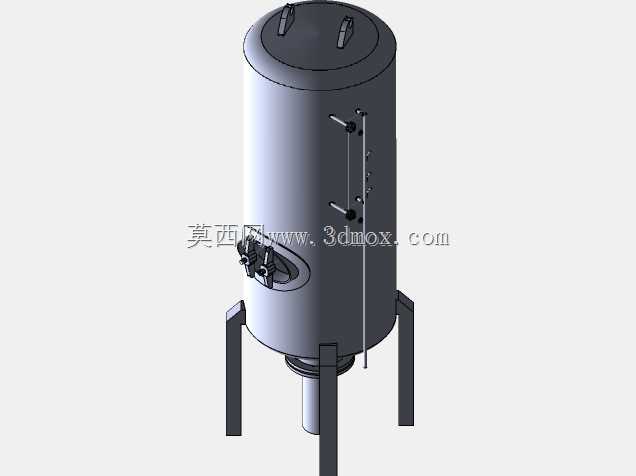

在长距离流体输送管网、工艺介质循环系统中，调压类承压设备是平衡管路压力波动、缓冲水锤冲击、稳定系统运行压力的核心装置，这款立式调压井的结构设计，完全围绕现场安装运维、压力工况适配的实际需求展开。从结构布局来看，设备采用立式圆柱罐体作为主体承压结构，顶部采用标准法兰快开式封头设计，既满足承压状态下的密封强度要求，也方便后期进入罐体内部开展检修、清理作业；罐体底部采用三支点支腿结构，支腿与罐体下封头采用焊接式连接，支腿底部预留地脚螺栓安装孔，可直接与现场混凝土基础或钢制安装平台固定，安装时需保证支腿支撑面的水平度偏差控制在允许范围内，避免罐体倾斜导致内部液位检测、压力采集部件出现测量偏差。

罐体侧壁根据工艺需求布置了多组不同通径的管路接口，分别对应介质流入、流出、压力检测、液位监测、安全泄放的功能需求，所有接口均采用标准法兰连接形式，接口的伸出长度、法兰端面的垂直度都做了明确的尺寸约束，方便现场与外部管路直接对接，无需额外加工调整。从设计思路上，这款调压井的结构充分考虑了不同工况的适配性，罐体壁厚的选取结合了常规工况的设计压力、介质腐蚀余量要求，顶部封头的圆弧过渡结构可以有效降低承压状态下的应力集中，避免长期交变压力作用下出现结构疲劳损伤。

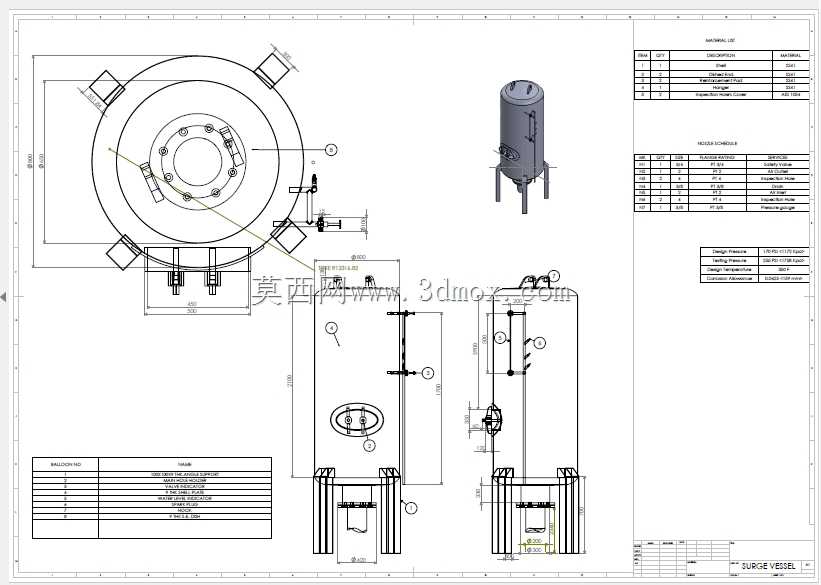

在安装边界方面，图纸明确标注了罐体总高度、最大外径、各接口的中心高度、支腿的跨距尺寸，现场布局时需要在罐体周边预留足够的操作空间，尤其是顶部检修区域、侧面阀门操作区域要保证运维人员的操作可达性；设备底部支腿的安装高度也预留了排污接口的操作空间，罐体最低处设置的排污口可以在设备停运时完全排空内部残留介质，避免积液沉积造成罐体腐蚀或者介质变质。不同于普通立式储罐，这款调压井在罐体内部还预留了稳流组件的安装位置，可根据实际工况加装导流板、稳流栅，降低高速流入介质对罐体内部的冲击，同时减少介质紊流带来的压力波动，让压力调节的过程更加平稳。图纸中对各焊接部位的焊缝形式、焊脚高度也做了明确要求，承压焊缝需要按规范做无损检测，保证设备长期运行的结构可靠性。
