工业锅炉配套蒸汽集管管路结构

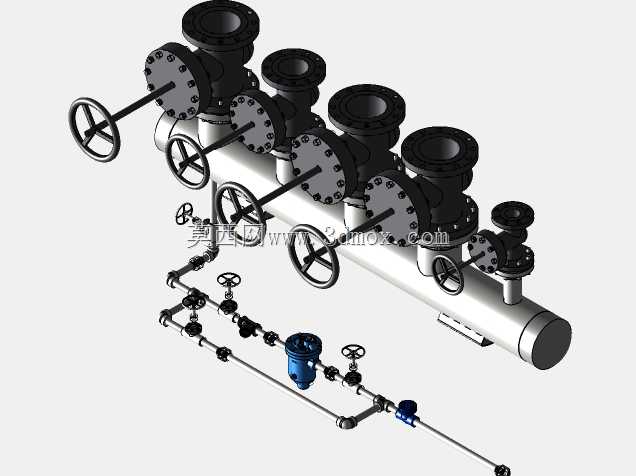

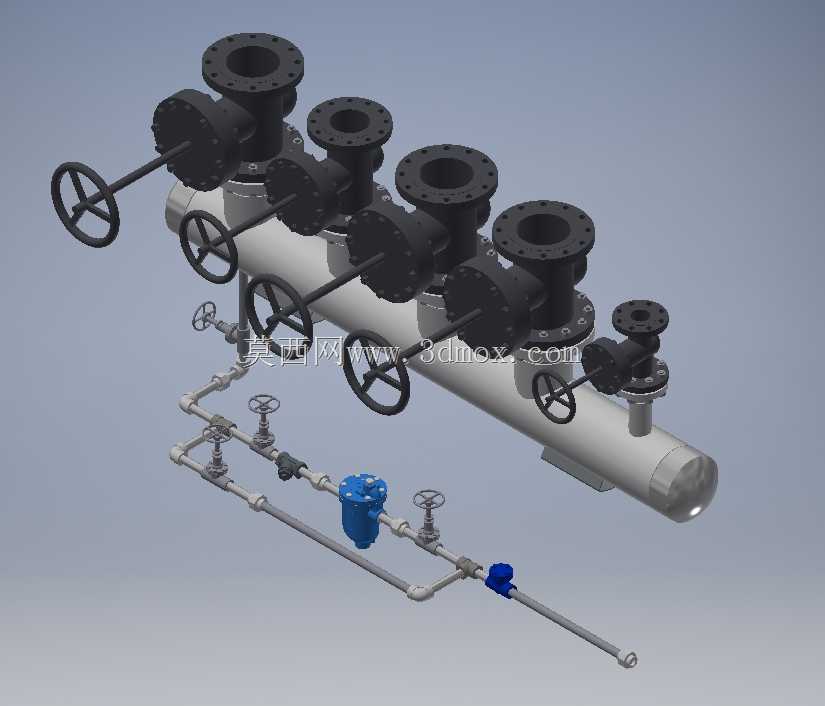

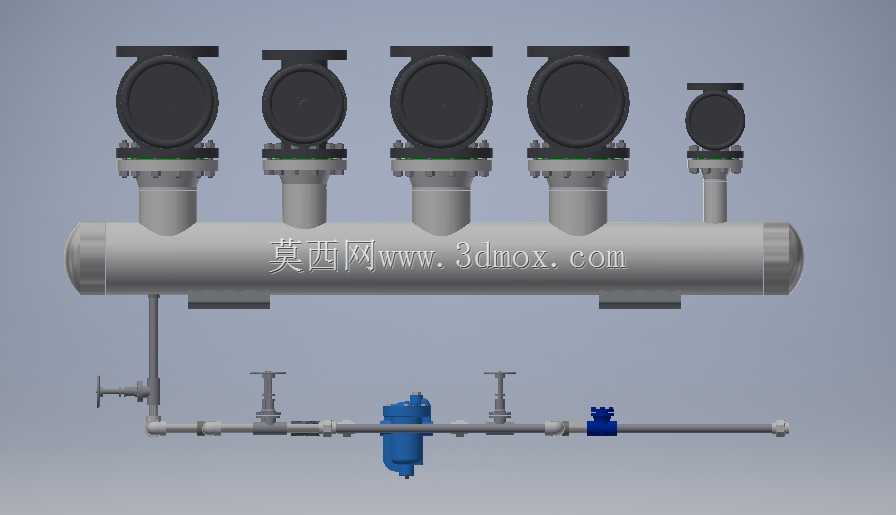

这套蒸汽集管结构主要应用于工业锅炉蒸汽输配环节，在厂区蒸汽管网、生产车间蒸汽供应系统中承担蒸汽分流、稳压、支路管控的核心作用，是锅炉主蒸汽出口到各用汽终端之间的关键中转部件。从结构设计来看，主体采用卧式圆筒形承压壳体，两端采用标准椭圆封头封闭，整体承压能力匹配对应压力等级的工业蒸汽输送要求，壳体上的接口排布充分考虑现场安装的操作空间与管路走向逻辑，顶部设置多组不同通径的法兰连接口，分别对应不同流量等级的蒸汽输出支路，其中四路大口径接口匹配大流量用汽设备的供汽需求，单路小口径接口可接仪表、旁通或者小流量用汽支路。在接口规格设计上，主体主通径为10英寸，四路8英寸接口采用300磅级法兰连接标准，单路3英寸接口同样采用300磅级法兰连接，另有1英寸NPT螺纹接口用于仪表或者辅助管路连接，所有接口的位置、伸出长度都预留了法兰螺栓拆装、阀门操作的足够空间，避免现场安装时出现操作空间不足的问题。集管下方配套的支路管路上，依次设置了截止阀、过滤装置、疏水组件与控制阀组，这套附属管路的设计逻辑是在蒸汽输送过程中完成凝结水分离、杂质过滤、支路通断调节的功能，避免带水蒸汽进入下游用汽设备造成水击损伤，同时可根据各支路的用汽需求独立调节供汽压力与流量。建模过程中所有法兰、阀门、管道附件都严格遵循对应工业标准的尺寸参数，各部件的装配关系完全还原现场实际安装状态，相邻部件之间没有出现干涉问题，安装边界尺寸清晰，可直接用于厂区蒸汽管路的布局设计、预制加工参考，也可作为锅炉配套辅机系统设计的选型参考依据。在实际工程应用中，这类集管结构需要根据现场的蒸汽压力、流量参数匹配对应的壳体壁厚与材质，建模时已经预留了壁厚调整的参数空间，不同压力等级下只需调整壳体壁厚参数即可快速衍生出对应规格的模型，大幅提升同类型产品的设计效率。
