小型储水式家用壁挂电热水器结构设计

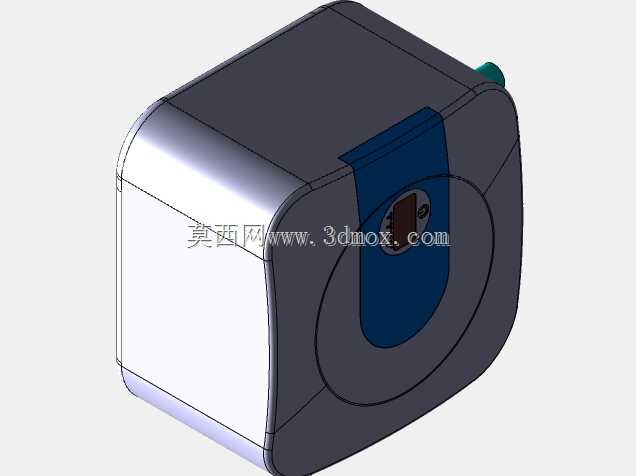

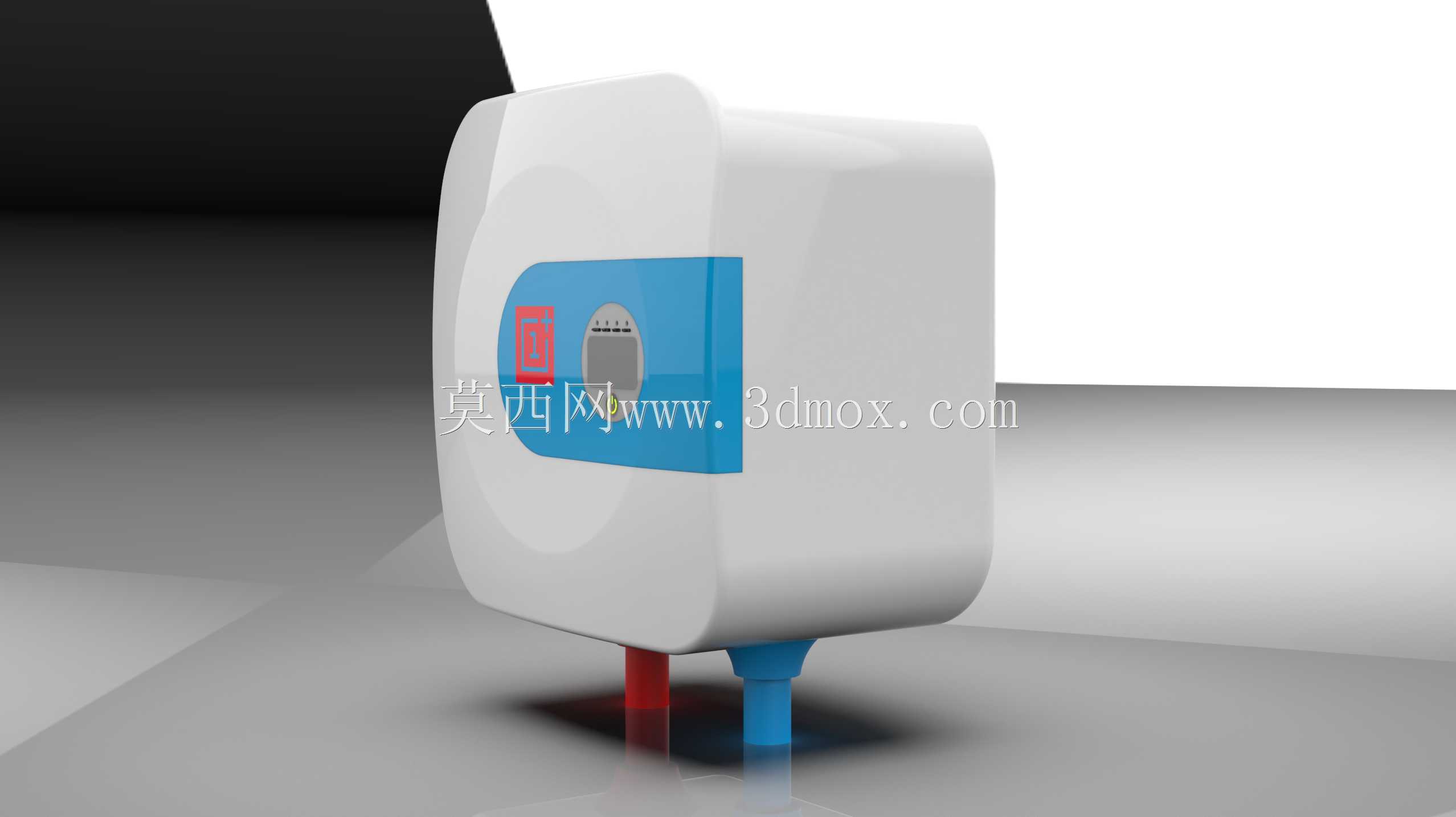

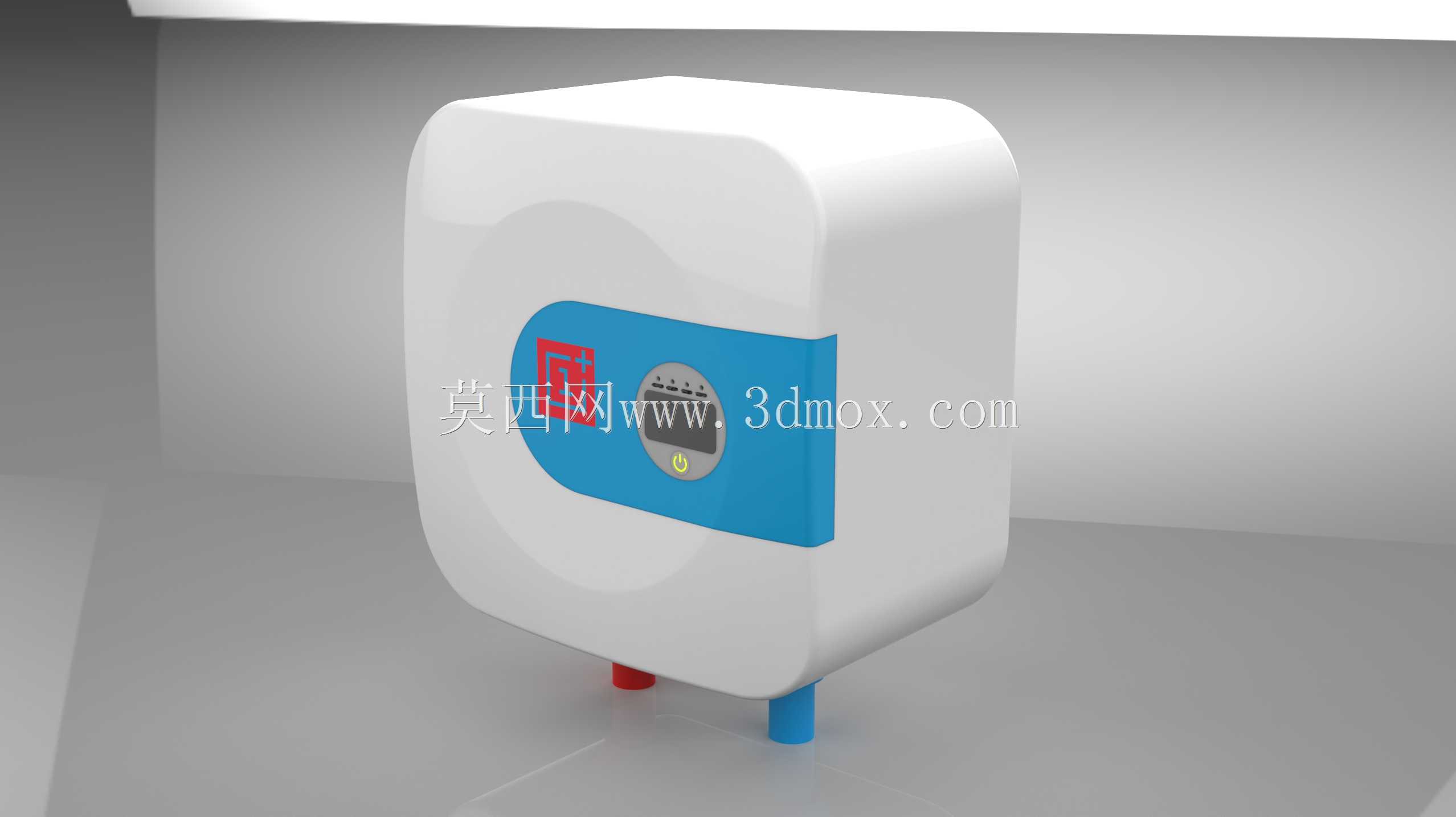

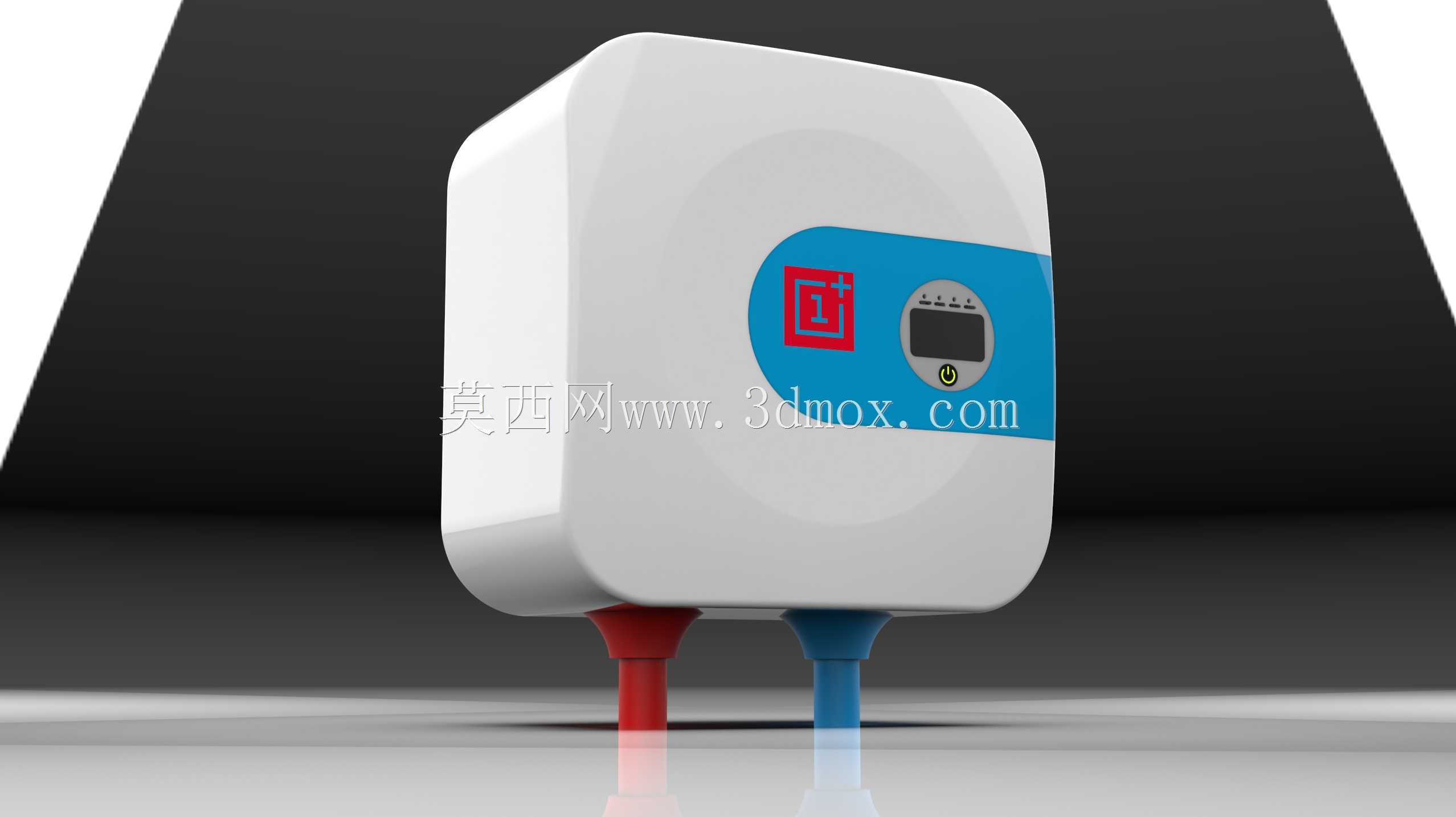

这款小型储水式电热水器的三维建模，核心围绕小户型卫浴空间的安装适配需求展开，在结构设计阶段优先考虑了墙面挂载的承重边界与管线对接的施工便利性。从实际应用场景来看，这类小容积热水器主要适配单身公寓、小型卫生间、阳台辅助热水供应等场景，无需占用地面空间，壁挂安装的结构设计将进出水接口设置在机体底部，冷水管路采用蓝色标识、热水管路采用红色标识，安装时可直接对接墙面预留的上下水点位，减少管路弯折带来的水阻损耗。

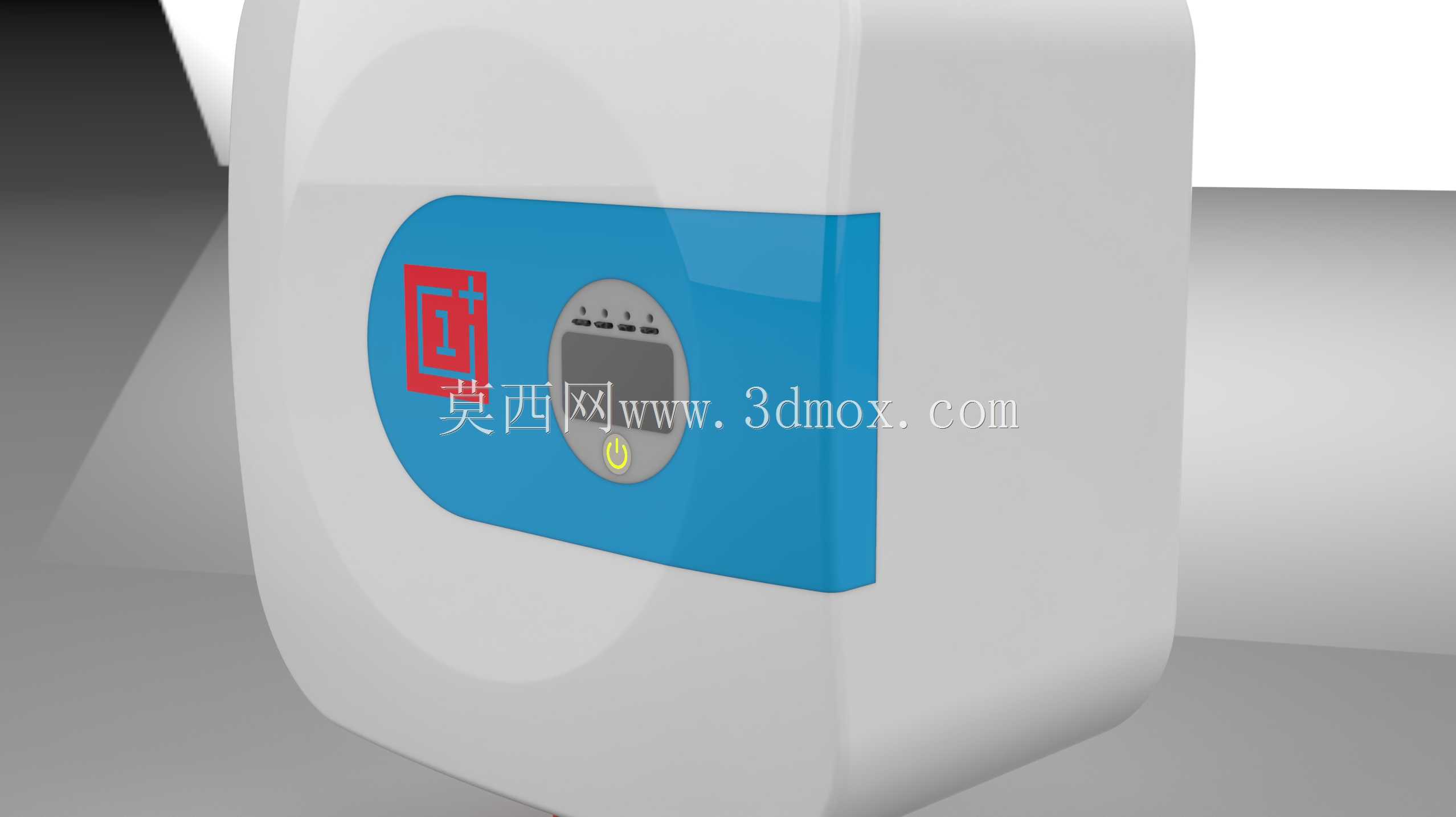

建模过程中对外形做了圆角过渡处理，既避免直角磕碰的安全隐患，也适配现代厨卫的简约装修风格，正面的操作区域集成了温度显示与功能按键，用户可直观查看当前水温与工作状态，操作区域的蓝色装饰条既做视觉分区，也在结构上预留了控制面板的安装位，内部可容纳温控模块、加热组件的接线排布。机体外壳采用一体化包覆结构，建模时预留了内胆保温层的安装间隙，可填充聚氨酯发泡材料实现保温效果，减少加热后的热量损耗，降低日常使用的能耗。

在安装边界的设计上，机体背部预留了标准挂架的安装点位，匹配常规住宅厨卫墙面的承重墙体安装要求，整体厚度控制在适配小空间的尺寸范围内，不会过多占用卫浴间的通行空间，进出水接口的间距符合家用给排水管路的通用安装规范，施工时无需额外定制转接配件，可直接使用标准管件完成对接。从功能特性来看，这款模型还原了储水式电热水器的核心结构逻辑，密闭内胆可承受日常供水的管网压力，底部的进出水结构采用下进上出的水流路径，冷水从底部进入内胆，加热后的热水从上部流出，可减少冷热水混合带来的水温波动，保证出水温度的稳定性。建模时也考虑了后期维护的结构需求，外壳的拼接缝隙预留了检修口的拆卸空间，后期更换加热棒、清理水垢时无需完全拆解整机，可降低维护操作的难度。
