DN40规格流体管路用旋转接头结构

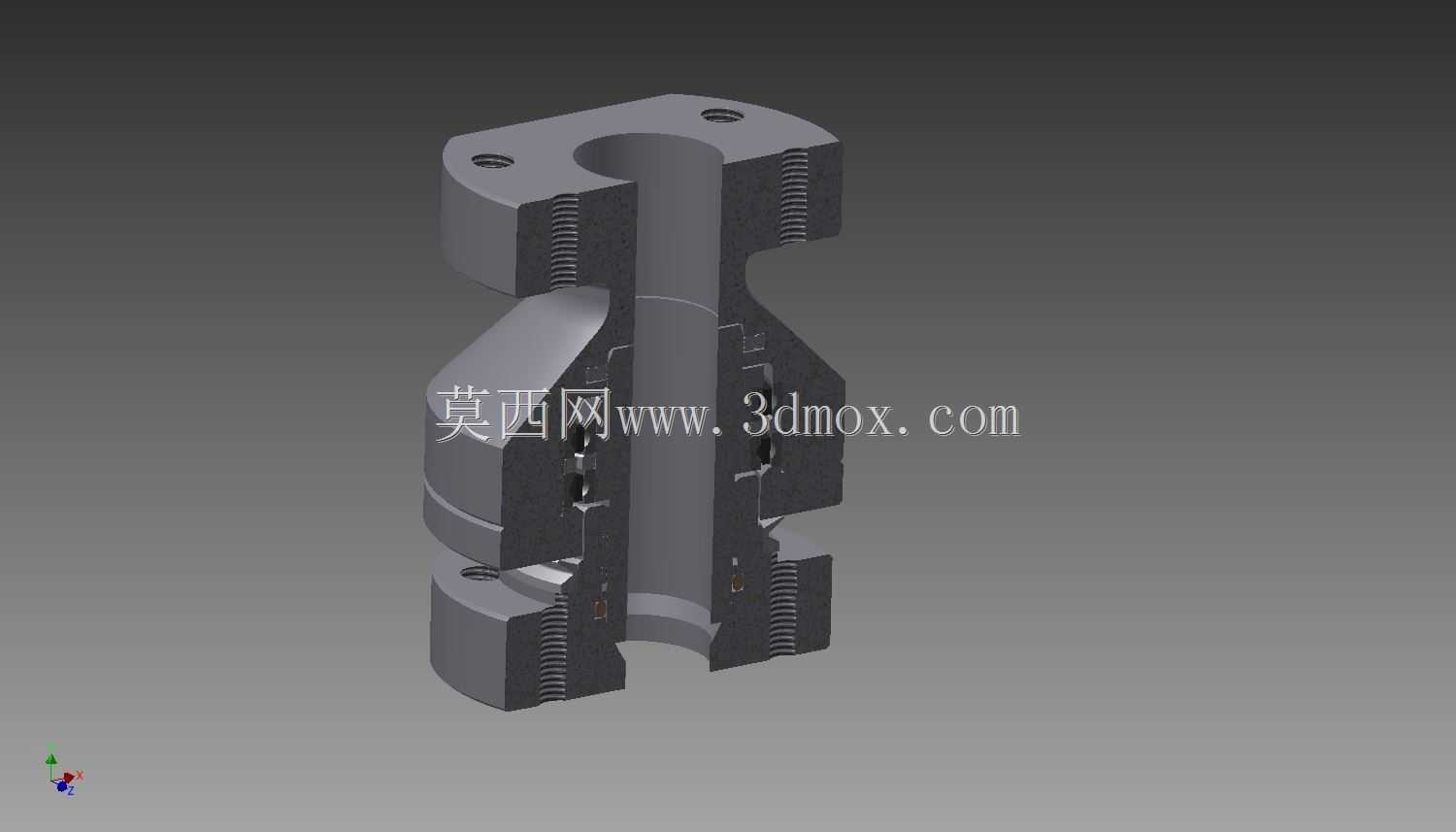

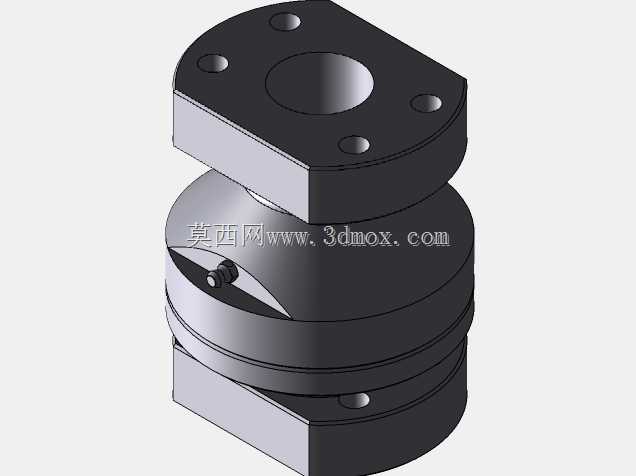

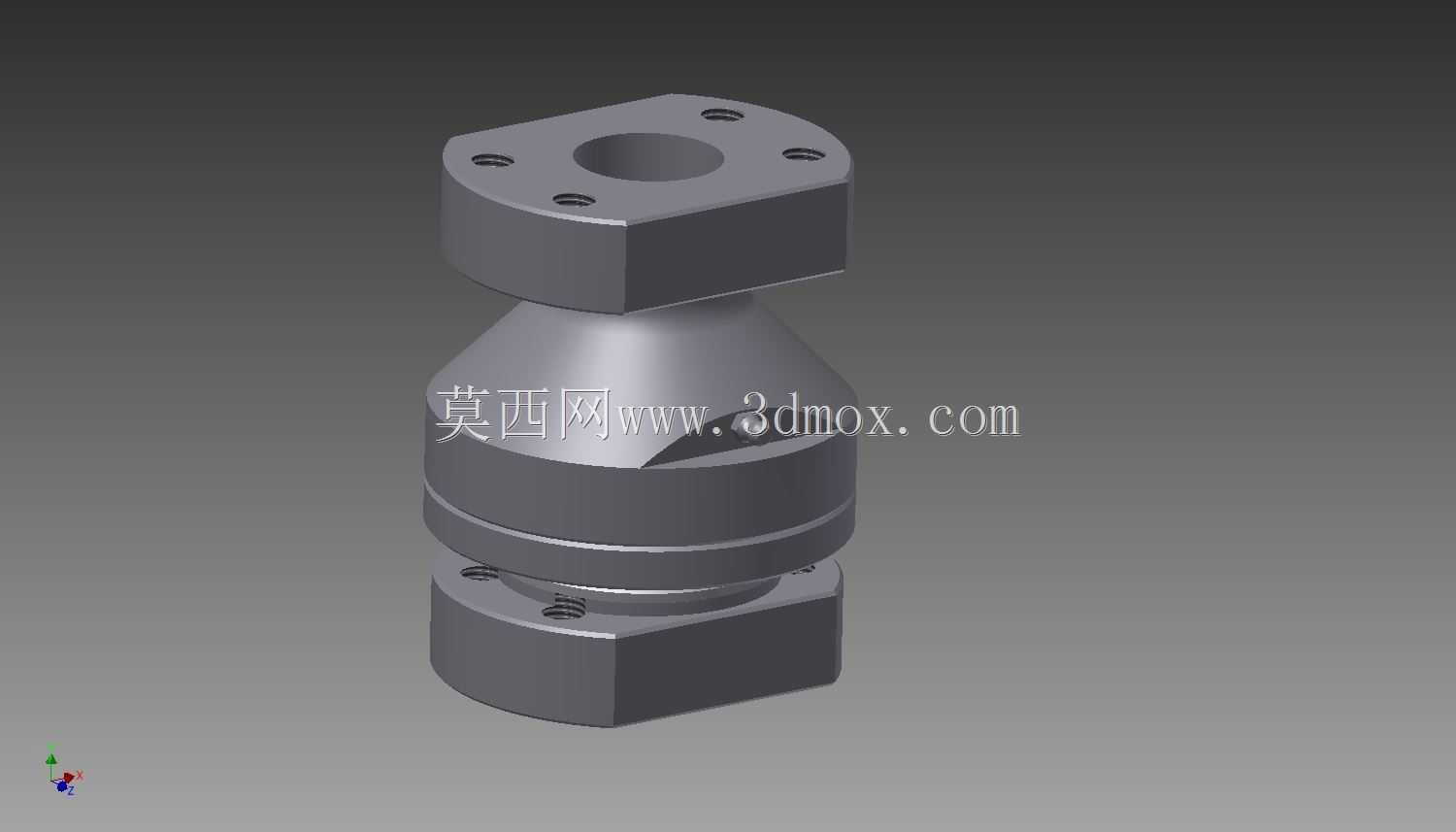

在流体输送管路系统的布设场景中，经常会遇到管路两端存在相对回转运动的工况，比如橡塑生产的冷却辊筒进出水口、工程机械中央回转体的油路通道、造纸设备烘缸的蒸汽管路连接位置，这类场景下普通硬管对接会因为相对扭转产生应力集中，轻则造成管路密封失效泄漏，重则直接扭断管路引发生产事故，这时候就需要用到旋转接头来实现动静部件之间的流体介质导通。这款DN40规格的旋转接头，是针对通径40毫米的中低压管路场景设计的，整体采用对称式的中空贯通结构，内部流道没有突兀的变径台阶，能最大程度降低流体通过时的压损，不管是输送冷却水、液压油还是低压蒸汽，都能保持稳定的通流效率。从结构设计来看，接头两端都加工有标准的外连接螺纹，可直接对接同规格的管路或设备接口，不需要额外加工过渡转接头，安装时只要保证两端螺纹的同轴度偏差在允许范围内，就能避免装配后出现卡滞、回转阻力过大的问题。接头本体上对称布置的螺栓孔，是用于安装端面密封压盖的，装配时可通过调整螺栓的预紧力，来适配不同温度、压力工况下的密封压缩量，避免密封件压溃或者预紧不足导致的泄漏。接头中部的异形过渡结构，不是随意设计的造型，一方面是为了给内部的密封件、轴承支撑位预留足够的安装空间，另一方面也能增强本体的结构强度，在承受管路侧向载荷的时候，不会因为应力集中出现本体开裂的问题。做三维建模的时候，要特别注意内部密封槽的尺寸公差，槽宽和槽深的偏差会直接影响密封件的压缩率，通常O型圈或者旋转密封件的压缩率要控制在15%-25%之间，压缩量太大回转时摩擦阻力剧增，会加速密封件磨损，压缩量太小则无法实现可靠密封。另外两端连接螺纹的同轴度、密封端面的平面度也是建模时需要重点把控的形位公差，这些参数直接决定了接头装配后的回转顺畅度和密封可靠性。安装边界上，这款接头的径向最大尺寸要比两端螺纹的外径大出近一倍，布设管路的时候要给接头预留足够的径向安装空间，同时要考虑接头回转时的轴向窜动余量，避免和周边的管路支架、设备壳体产生运动干涉。实际选型应用的时候，还要结合输送介质的特性、工作温度、工作压力以及最高回转转速来匹配对应的密封件材质，比如输送水基介质可以用丁腈橡胶密封，输送高温蒸汽则要换成氟橡胶或者金属密封结构，轴承部位也要根据转速要求选择合适的润滑方式，高转速工况下要考虑密封件的散热问题，避免长时间摩擦生温导致密封件提前老化失效。
