工业园区多支路管线节点系统结构设计

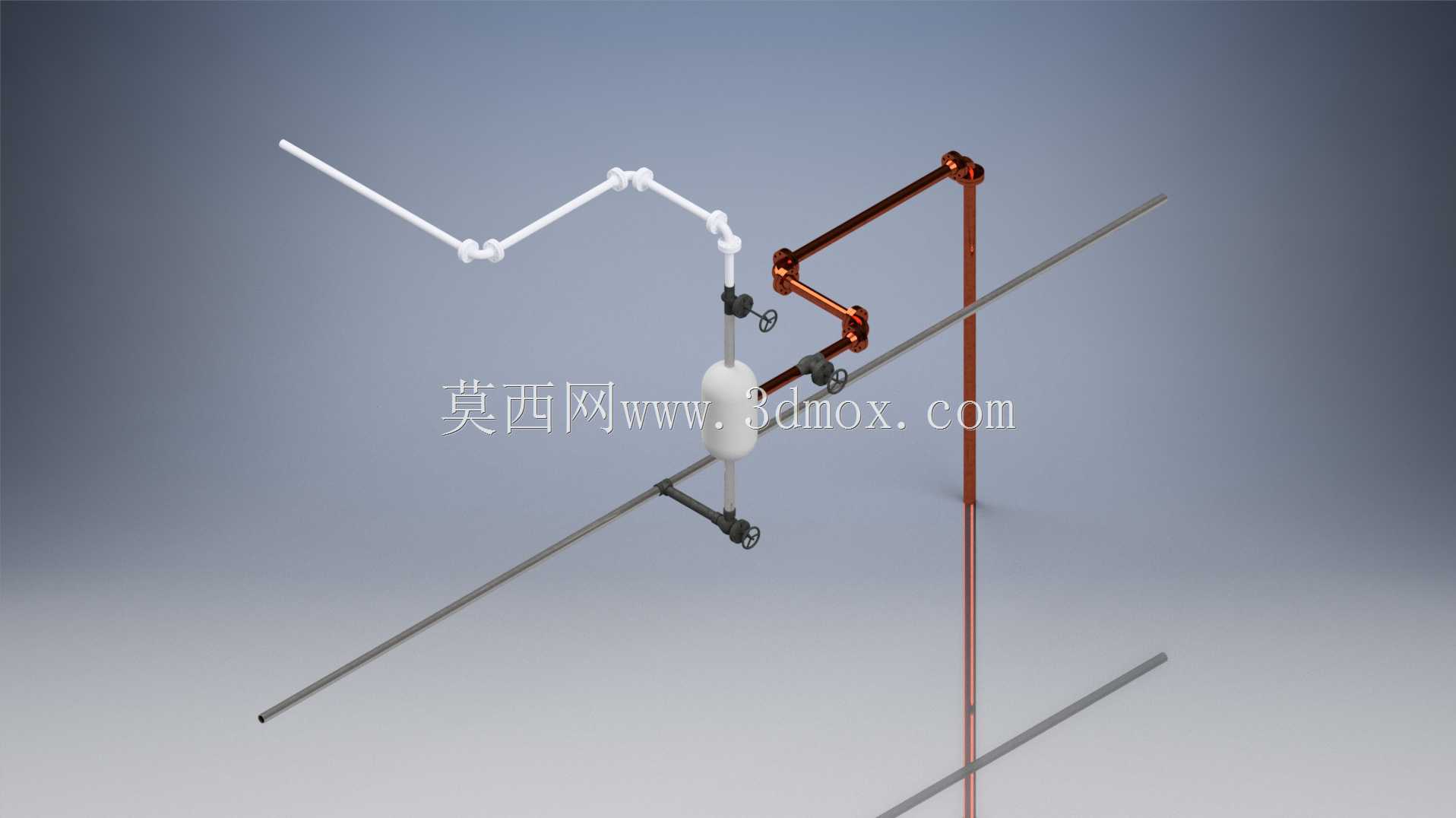

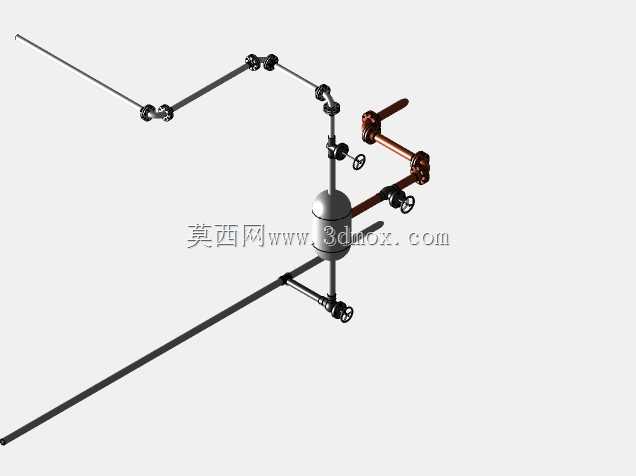

这套管线节点结构主要面向工业园区流体输送场景搭建，覆盖不同介质的支路分流、通断控制与走向调整需求，适配厂区内工艺介质、公用工程流体的管线接驳作业。从实际应用来看，这类节点多布置在厂区管廊交汇段、车间入口管线接驳处，需要同时对接不同标高、不同走向的主副管线，还要预留后期运维的操作空间，避免阀门操作时与周边管线、支架产生干涉。设计过程中首先梳理了不同支路的介质流向逻辑，白色管线支路采用折线走向适配高位管廊的接驳点位，通过带旋转结构的管接头调整管线转角，减少弯头焊接带来的流阻损失，每段管线的转角半径都匹配对应管径的流体流速要求，避免介质在转角处形成紊流。铜色支路为垂直走向的工艺管线，通过多组直角接头实现水平与垂直方向的流向切换，管路上配置的手轮阀门可独立控制该支路的通断，阀门安装位置预留了足够的手轮操作空间，操作人员站在常规运维平台即可完成开关操作，不需要额外搭设临时作业架。中间的立式罐体组件为节点处的缓冲稳流结构，可平衡不同支路的介质压力波动，避免支路开关时产生的水锤效应冲击主管道，罐体上下端都通过法兰与管线对接，方便后期拆解检修罐体内部的过滤、稳流构件。横向贯穿的长直管线为主输送管线，节点处通过三通结构与各支路连通，管线底部设置的带轮支架可适配管线热胀冷缩产生的微量位移，避免应力集中在焊缝位置导致管线开裂。垂直布置的长直管线通过管卡固定在支撑结构上，每段固定点的间距都匹配管线自重与介质充注后的总载荷，防止管线长期运行产生下垂变形。设计时还考虑了安装边界的限制，所有支路的外轮廓都控制在预设的安装空间范围内，最外侧管线与周边结构的预留间隙满足运维巡检的通行要求，阀门手轮的突出位置不会占用巡检通道的有效宽度。不同材质的管线对接处都设置了绝缘隔离结构，避免不同金属接触产生电化学腐蚀，延长管线节点的整体使用寿命。各管段的连接方式根据管径与压力等级匹配，小口径支路采用卡套式接头提升安装效率，大口径主管道采用法兰连接保证密封性能，所有密封面的粗糙度都满足对应压力等级的密封要求，减少运行过程中的介质泄漏风险。
