外啮合齿轮式液压供油单元结构

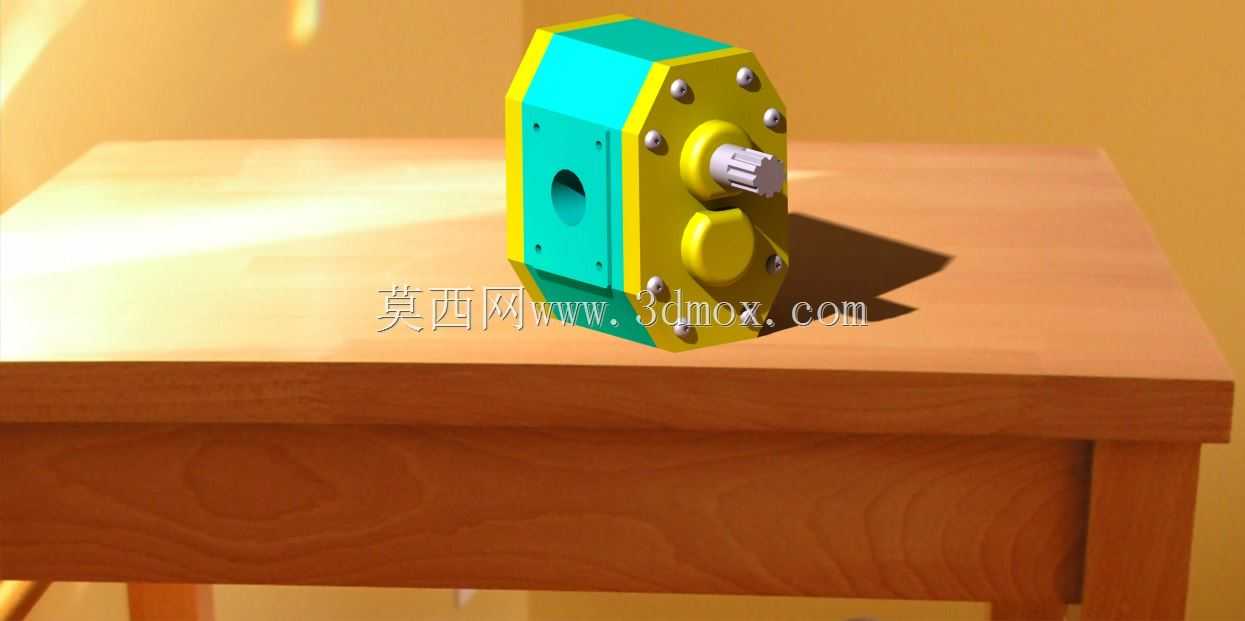

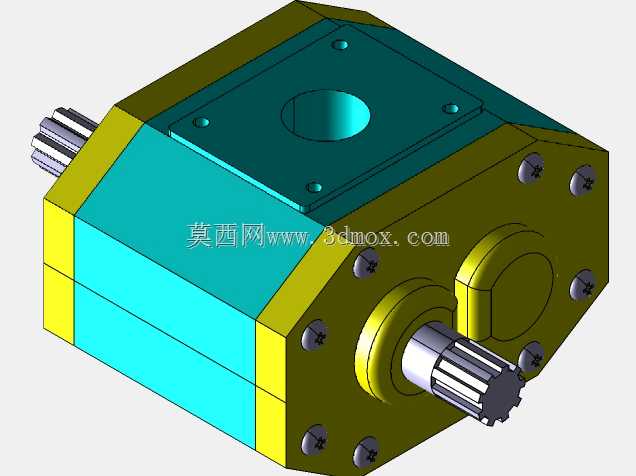

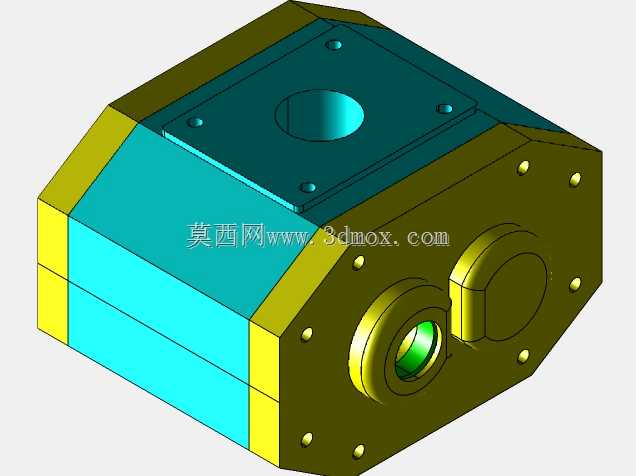

在中小型液压站、润滑系统以及小型工程机械的液压回路里，这类齿轮式供油单元是很常见的基础动力元件，主要负责将机械能转化为液压油的压力能，为后续的油缸、液压马达等执行元件提供稳定的压力油源，也可用于低压润滑系统里的定量供油场景，比如机床主轴箱的润滑油循环、小型工装夹具的夹紧供油回路都能见到同结构产品的应用。从结构设计来看，这个单元采用分体式泵体拼接结构，两侧端盖通过内六角螺栓与中间泵体紧固，这种设计的好处是加工时可以分别处理泵体内腔、端盖密封面以及轴伸孔的精度，降低整体加工难度，后期拆解维护更换密封件或者磨损的齿轮副时，不需要完全破坏泵体的安装基准，只要松开连接螺栓就能拆分内部组件。泵体的进出油口采用侧置开孔设计，其中一侧的圆形通孔为进油口，另一侧对应位置为出油口，这种布局适配多数水平安装的管路走向，安装时可以直接通过法兰或者螺纹接头与硬管、软管连接，不需要额外加装转向接头，减少管路泄漏点。外露的轴伸端采用平键连接结构，配套的轴头防护结构可以避免安装联轴器时磕碰轴面，同时轴伸处的密封槽内置骨架油封，能防止泵体内的液压油沿轴向外泄漏，也能阻挡外部的粉尘、切削液进入泵腔污染油液。从安装边界来看，这类泵体的整体轮廓为带切角的多边形结构，底部可以通过安装支架固定在设备的安装面板或者油箱顶面上，安装时需要注意轴伸与驱动电机的同轴度，同轴度偏差控制在0.1mm以内可以有效降低轴封和轴承的磨损速度，延长元件使用寿命。内部的齿轮副采用直齿外啮合结构，齿形经过精度修正，运转时的困油现象被大幅削弱，工作时的流量脉动更小，输出压力更平稳，适合对压力稳定性有一定要求的中低压回路。端盖上的螺栓排布经过受力优化，每个螺栓的预紧力均匀作用在密封面上，不会因为局部压紧力不足导致结合面渗油，也不会因为压紧力过大造成泵体变形卡滞齿轮副。在实际选型应用时，需要匹配驱动电机的转速与泵的额定排量，确保输出流量满足回路的执行元件动作速度要求，同时泵的额定工作压力要高于回路的最高工作压力，预留足够的安全余量，避免长期过载运行导致齿轮磨损加剧、内泄漏量增大。
