轮式相扑竞技机器人内部结构设计

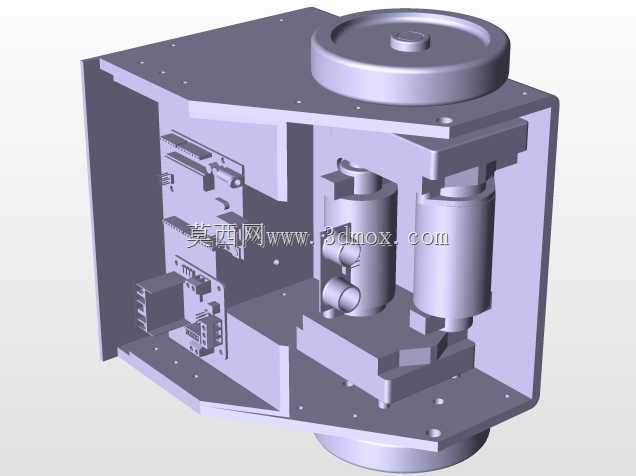

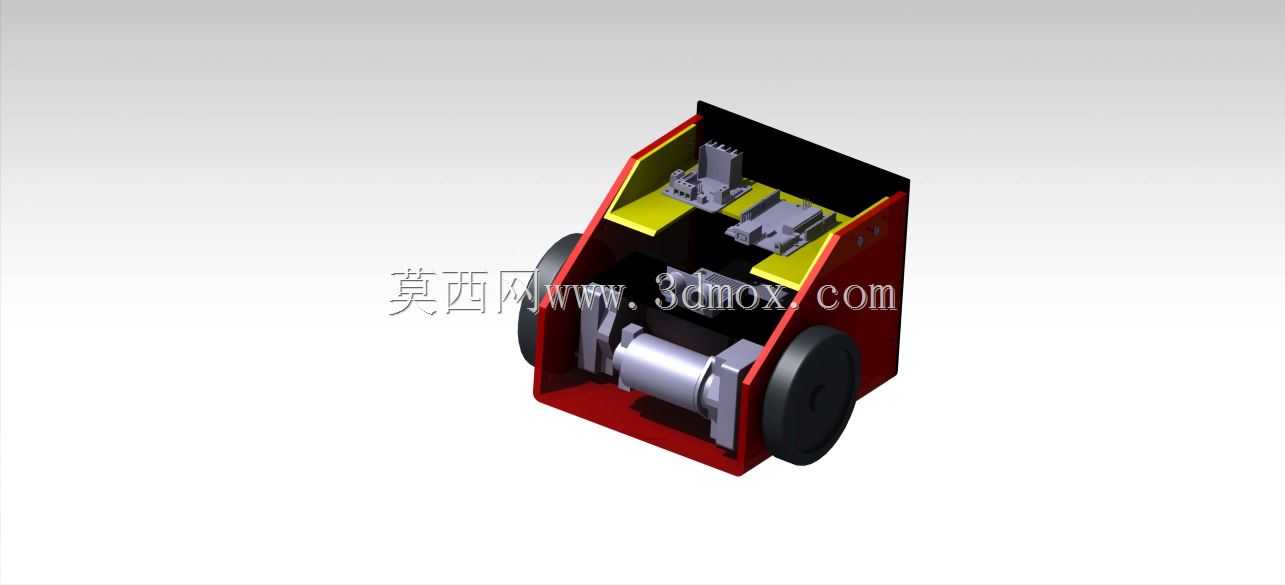

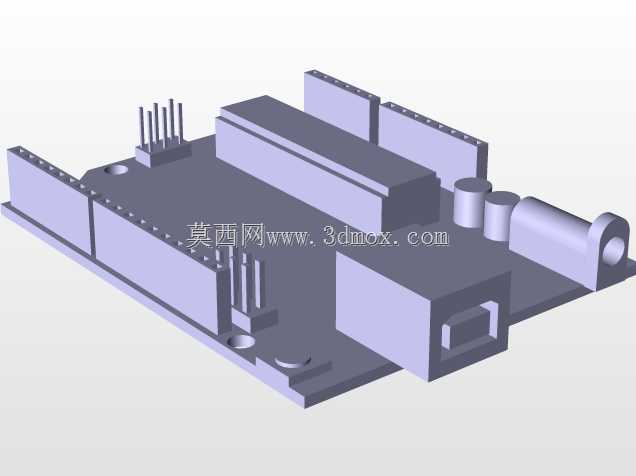

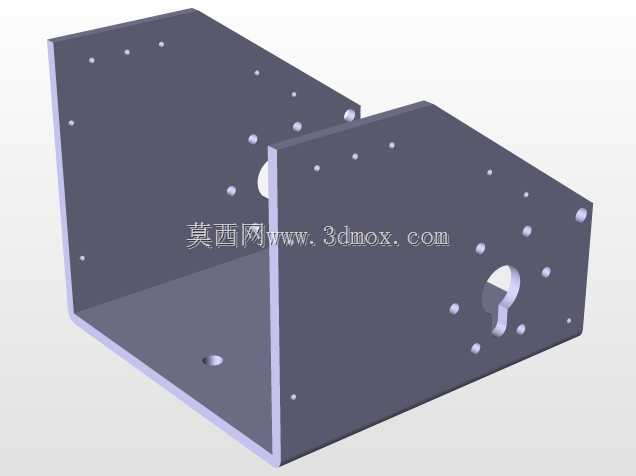

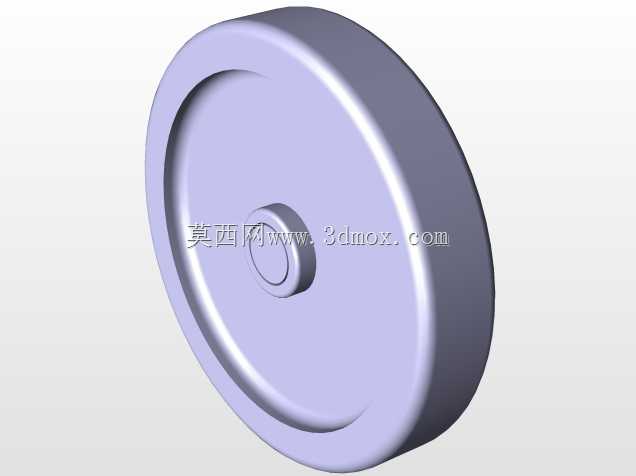

这款轮式相扑竞技机器人的结构设计，核心围绕小型竞技对抗场景的实际需求展开，日常应用于青少年科创竞赛、机器人对抗赛事、机电一体化教学实训等场景，核心用途是在划定的竞技台区域内，通过自身动力与结构设计将对手推出边界，完成对抗竞技目标。从结构布局来看，整机采用对称式轮驱布局，两侧大直径行走轮直接与减速传动组件相连，省去冗余传动链路，尽可能降低动力传递过程中的损耗，保证动力输出的直接性，应对对抗过程中的瞬时推力需求。机身外壳采用半开放的箱式承载结构，红色的外侧壳体既作为结构防护件，也承担整机配重的作用，底部与行走轮的安装位预留了足够的离地间隙，避免竞技过程中台面凸起剐蹭底盘影响行走稳定性。内部的动力与传动组件沿机身中轴线对称排布，黄色的安装托板将上层控制元件安装区与下层动力传动区做物理分隔，既方便装配阶段的元件排布，也能避免对抗过程中线路干涉传动部件的运转。前端的推抵结构做了下沉式设计，推抵面高度刚好匹配多数同规格竞技机器人的底盘高度，在对抗时可以顺利探入对手底盘下方，借助行走动力将对手抬升后推出场地，推抵结构与机身主框架采用刚性连接，保证推力传递过程中不会出现结构形变。设计阶段充分考虑了安装边界的限制，整机宽度控制在常规竞技赛事的尺寸限定范围内，两侧行走轮的外沿与机身侧面齐平，避免突出的轮体在对抗中被对手勾挂造成失稳，内部的传动辊子与安装支座的配合公差控制在合理区间，既保证转动顺畅，也不会出现轴向窜动影响行走直线性。机身顶部预留的控制元件安装空间，可以根据赛事需求加装传感器、控制板与供电模块，安装孔位采用通用化排布，适配多数常规规格的电控元件，不需要额外打孔修改结构。行走轮采用橡胶材质外圈，与竞技台面的接触摩擦力足够，在全力推抵对手时不会出现打滑卸力的情况，轮体与输出轴的连接采用扁位配合，避免大扭矩输出时轮体与轴出现相对转动。整机的重心控制在机身几何中心偏下的位置，降低对抗过程中被对手掀翻的概率，即使受到侧向冲击力也能快速回正，保证竞技过程中的运行稳定性。
