壁挂式桁架起重作业装置结构设计

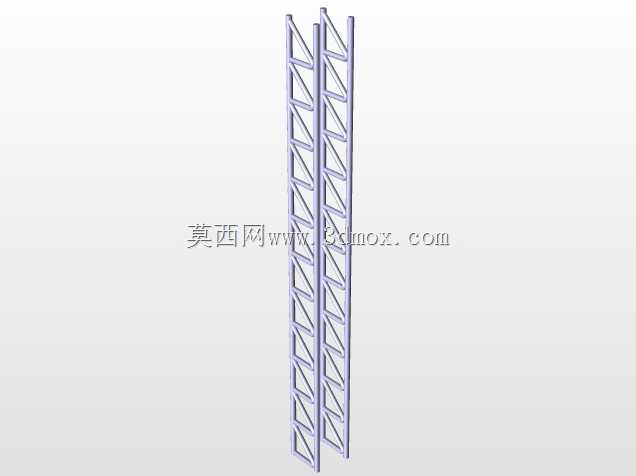

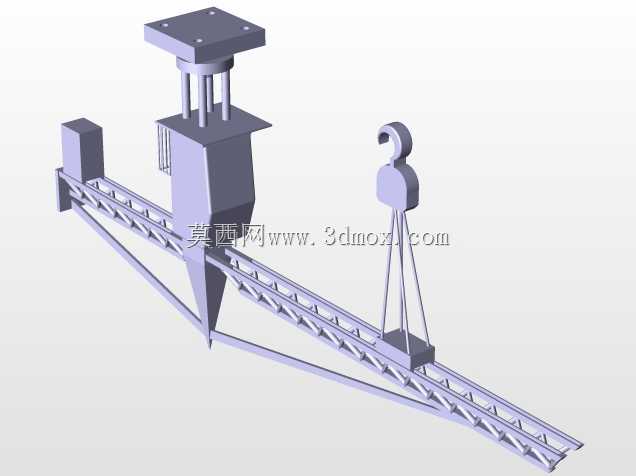

这款壁挂式桁架起重装置，主要面向厂房内部受限空间的物料转运作业场景，尤其适配生产车间墙面侧方的工位吊装需求，可覆盖固定工位范围内的工件吊装、设备检修物料抬升、生产线旁零部件周转等作业场景，解决了传统落地式起重机占用地面通行空间、无法适配狭窄工位区域作业的痛点。从实际用途来看，该装置可承担额定范围内的重物垂直起升与小范围水平移位作业，能够配合工位上的加工、装配、检修工序完成物料的精准对位，减少人工搬运重型工件的劳动强度，提升工位作业的效率与安全性，尤其适合机加工工位、设备维修区、仓储分拣区这类有固定作业半径、吊装频次中等的作业区域。在功能特性上，该装置采用桁架式臂架结构，通过多组杆件的受力分散设计，在保证臂架整体结构强度的同时，大幅降低了臂架自身重量，减少了壁挂安装基座的承载负荷；臂架与墙面基座采用铰接式连接结构，可实现水平方向的一定角度回转，能够覆盖基座前方扇形区域内的作业点位，满足工位范围内不同位置的吊装需求；臂架末端预留了起重吊具的安装接口，可适配电动葫芦、手动葫芦等不同类型的起升部件，用户可根据实际作业的载荷需求、操作频次灵活选配起升组件。从设计思路来看，该装置优先考虑壁挂安装的空间适配性，整体结构摒弃了传统起重机的大型落地支撑结构，将所有承载载荷通过壁挂基座传递至建筑墙体的承重结构上，因此在设计阶段对臂架的受力路径做了针对性优化：桁架杆件采用三角形稳定排布，将起吊重物产生的弯曲载荷转化为杆件的拉压受力，避免臂架出现局部应力集中的问题；基座与墙体的连接位置做了加强筋补强设计，可将集中载荷均匀分散到墙体的多个锚固点上，降低单点受力对建筑结构的影响。在外形尺寸与安装边界上，该装置的臂架长度适配常规中小型工位的作业半径需求，安装时需确保壁挂基座固定在满足承重要求的混凝土承重墙体上，基座安装高度需结合工位的作业高度、起升行程需求确定，保证臂架回转范围内无突出的管线、设备等障碍物，臂架最低活动位置与地面作业区域预留足够的安全操作距离，同时装置整体的外伸尺寸不会占用车间的主通行通道，在非作业状态下可将臂架回转至贴墙位置，进一步减少对车间空间的占用。
