内螺纹连接手动截止阀结构设计

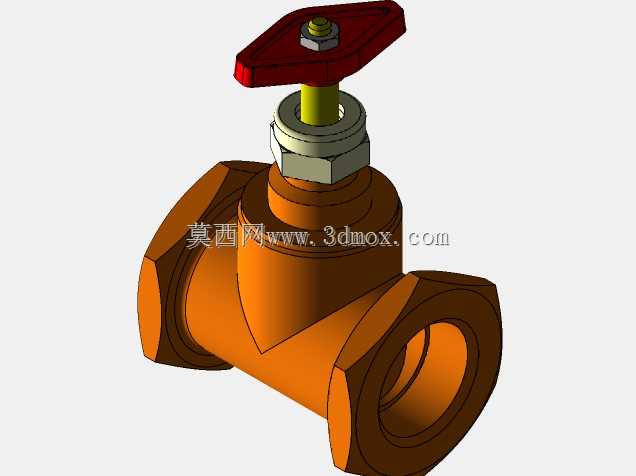

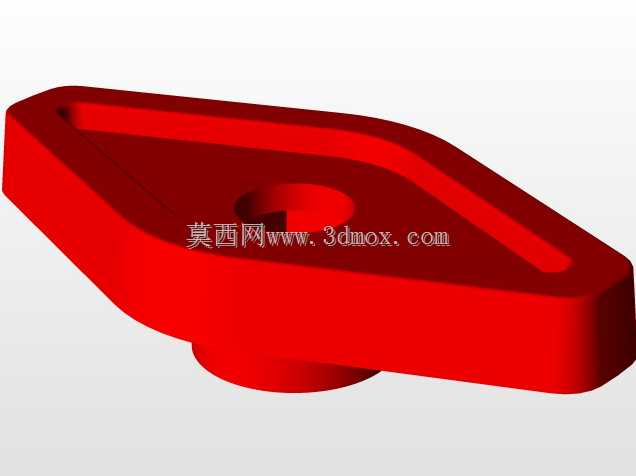

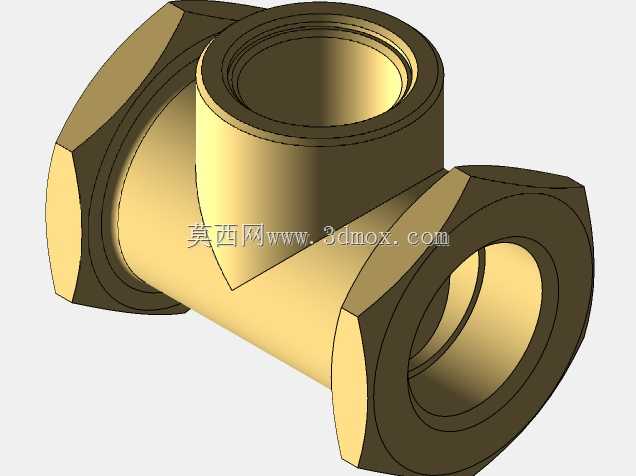

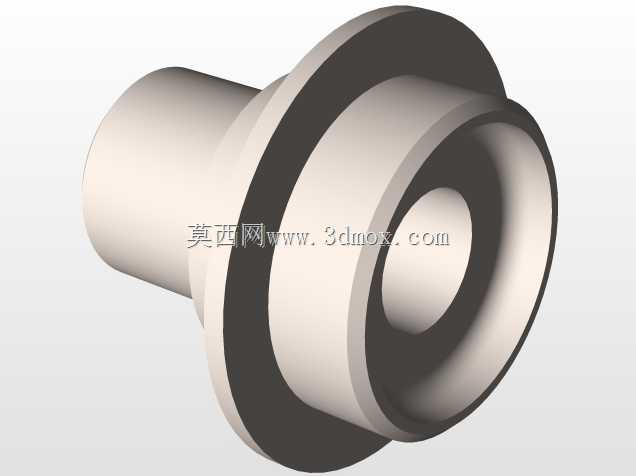

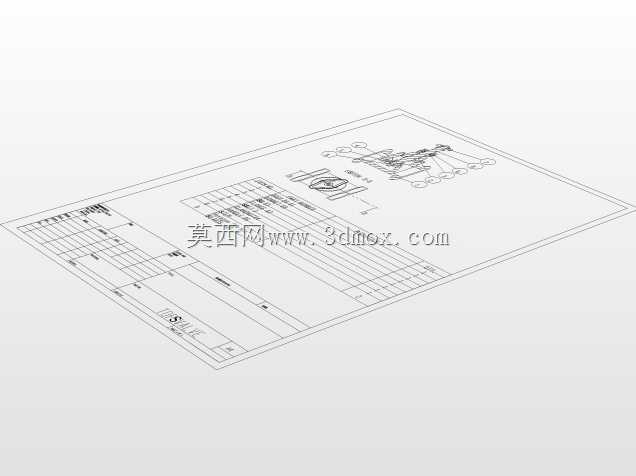

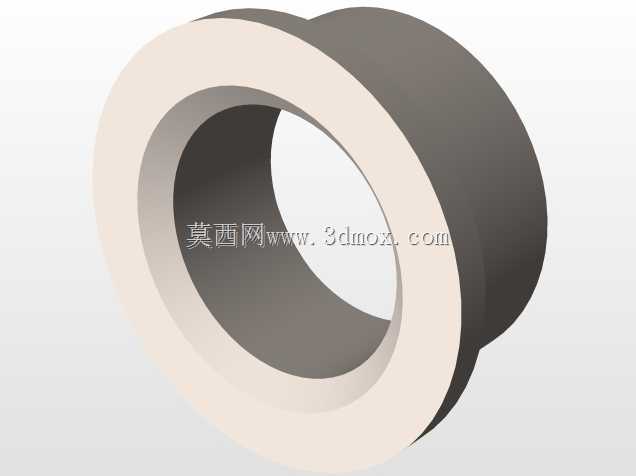

在民用给排水、小型工业流体输送、暖通循环管路的支路控制场景中，这类手动截止阀是应用频次极高的截流元件，区别于球阀的直通式流道，它依靠阀瓣沿阀座轴线方向的升降实现通断与开度调节，调节过程中流阻随开度变化线性度更好，不会出现球阀小开度时的流体冲蚀问题，适合需要频繁调节流量、或者要求截流严密性较高的支路管路。从结构设计逻辑来看，这款阀采用黄铜材质作为阀体主体，适配低压常温的水、非腐蚀性气体等介质工况，两端为内螺纹连接接口，无需额外焊接法兰，安装时直接对接同规格外螺纹管路即可，安装边界紧凑，适合狭小空间内的管路布设，手轮采用菱形红色冲压结构，相比圆形手轮在小通径阀上操作力矩更易施加，旋转90度即可感知开度变化，日常运维时无需额外工具即可手动操作。阀杆与阀体之间采用填料密封结构，搭配压紧螺母实现动密封，长期使用出现渗漏时只需适度拧紧压紧螺母即可补偿填料磨损，无需整体拆解阀门，降低运维成本。流道设计采用下进上出的典型截止阀结构，介质从阀瓣下方进入，开启时阀瓣向上抬升脱离阀座，流体沿阀瓣周围的环形通道向上流出，这种结构在阀门关闭时，介质压力作用在阀瓣下方，阀杆仅需提供密封面比压对应的压紧力即可，相比上进下出结构操作力矩更小，同时关闭状态下填料腔不承受管路压力，能有效延长密封填料的使用寿命。建模过程中需要重点关注螺纹接口的同轴度、阀杆升降行程与手轮旋转角度的对应关系、密封面的配合公差，实际选型时需要根据管路通径、工作压力、介质温度匹配对应的密封件材质，常规丁腈橡胶填料适配0-80℃的水介质，若用于高温热水工况则需要更换为聚四氟乙烯填料。这类小通径截止阀通常安装在管路支路的前端，用于控制单个末端设备的流体通断，比如暖气片进水端、卫生间给水支路、小型气动设备的供气支路，相比闸阀它的截流严密性更优，不会出现闸阀长期使用后闸板磨损导致的内漏问题，同时结构简单，零部件通用化程度高，损坏后可快速更换密封件或整体替换，是低压流体输送系统中不可或缺的基础控制元件。
