T型手柄内螺纹直通式针阀结构设计

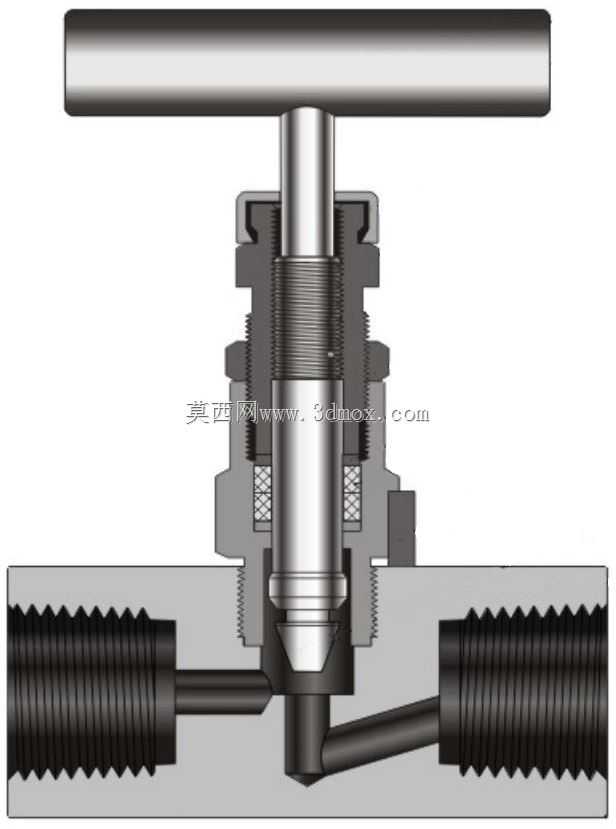

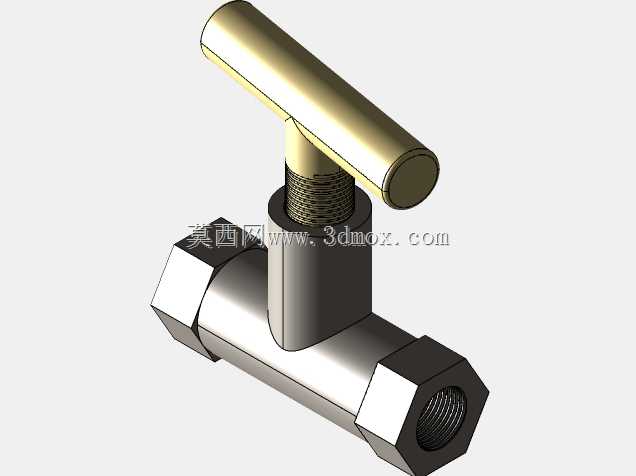

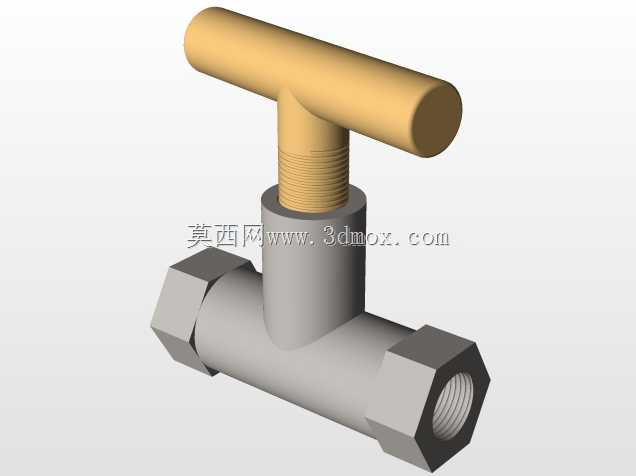

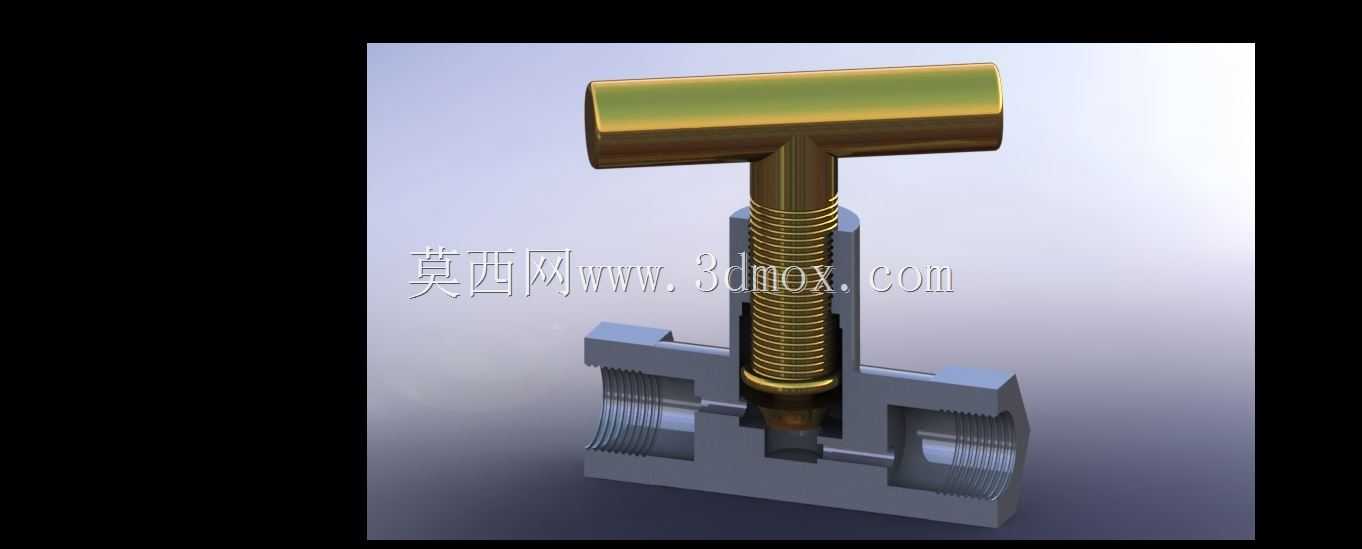

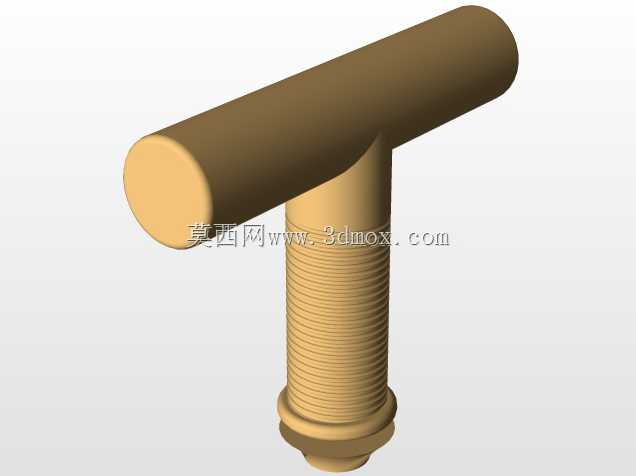

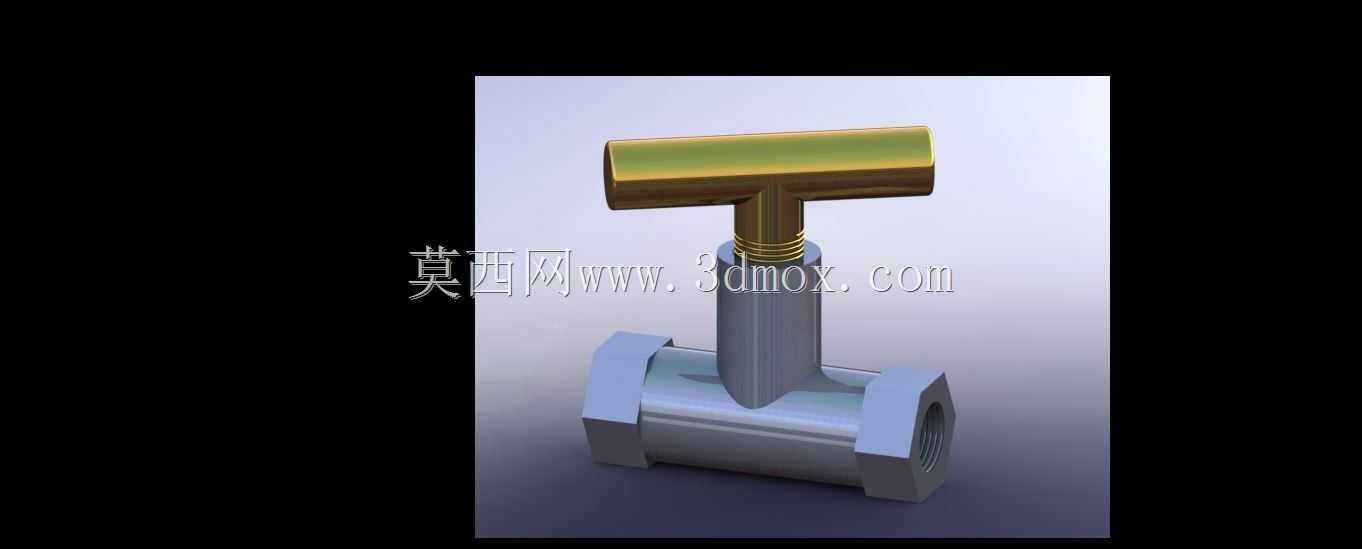

这款手动针阀的结构设计完全围绕小流量高精度流体调控场景展开，常见于实验室气路、小型液压试验台、仪表测量管路这类对流量调节精度要求高、通径偏小的工况中，核心作用是通过阀瓣与阀座间的微小通流截面变化，实现管路内流体压力、流量的精细调节，也可作为管路末端的截断元件使用，相比普通截止阀，其调节行程更短，密封锥面的配合精度更高，能实现微流量级别的稳定控制。从结构设计逻辑来看，上部采用T型一体式手柄，直接与阀杆做刚性连接，省去了额外的手柄锁紧结构，操作时手部施力的力臂足够，无需借助额外工具即可完成启闭与调节动作，阀杆部分采用梯形传动螺纹，螺距偏小，每旋转一圈对应的阀瓣升降行程仅为零点几毫米，正好匹配针阀微调的功能需求，螺纹段与阀体上部的导向孔做间隙配合，既保证阀杆升降过程无卡滞，也能避免侧向受力导致阀瓣偏磨。阀体采用直通式内螺纹连接结构，两端的内螺纹接口直接对接同规格的管路外螺纹，安装时无需额外的转接接头，整体安装边界紧凑，阀体中部的流道为等径直通孔，仅在阀座位置做收窄处理，尽可能降低流道的局部阻力损失，阀瓣采用锥形密封面，与阀座的硬质密封面做研磨配合，关闭状态下能实现零泄漏密封，即使在低压小流量工况下也不会出现内漏问题。设计过程中特意将阀杆的升降行程做了限位处理，当阀瓣完全开启时，锥形头部不会完全脱离阀座导向区域，避免大流量流体长期冲刷导致密封面损伤，同时阀体下部的密封填料腔采用阶梯式结构，填料压紧后能同时实现阀杆动密封与阀体腔的静密封，防止调节过程中流体沿阀杆间隙外溢。整体外形尺寸适配小通径管路的安装空间，阀体的六角外形方便安装时使用扳手夹持固定，不会因为拧紧管路接头导致阀体整体变形，所有配合面的公差都按照中等精度配合选取，既满足密封与运动的功能要求，也不会过度提升加工成本，适合小批量加工与常规工况下的长期使用。
