280mm通径气动插板阀结构设计

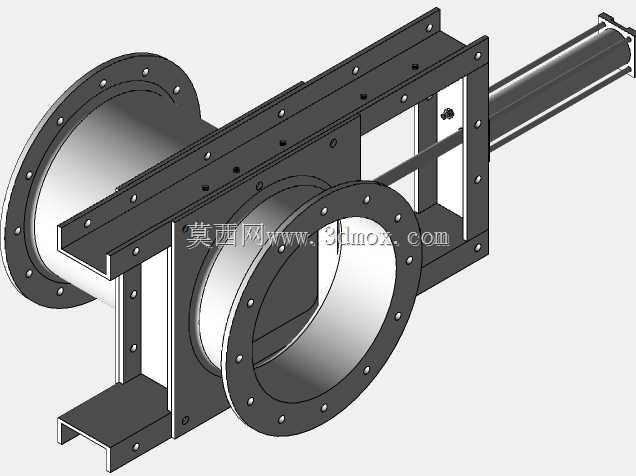

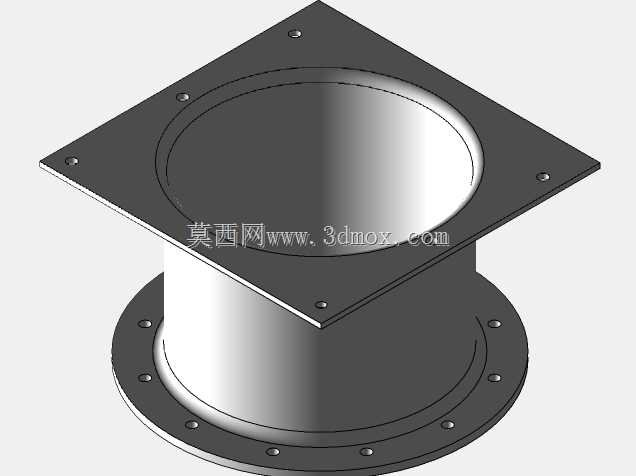

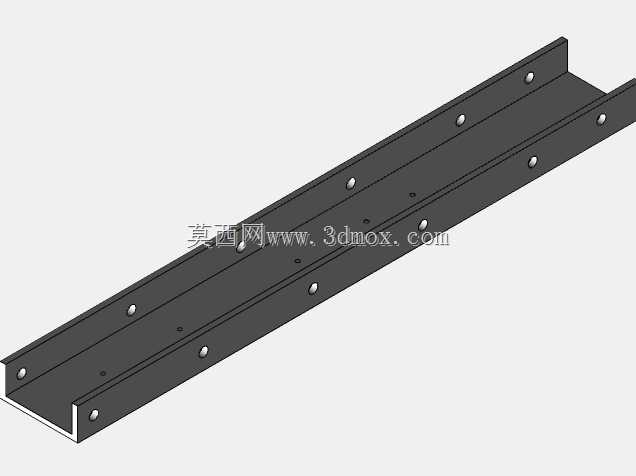

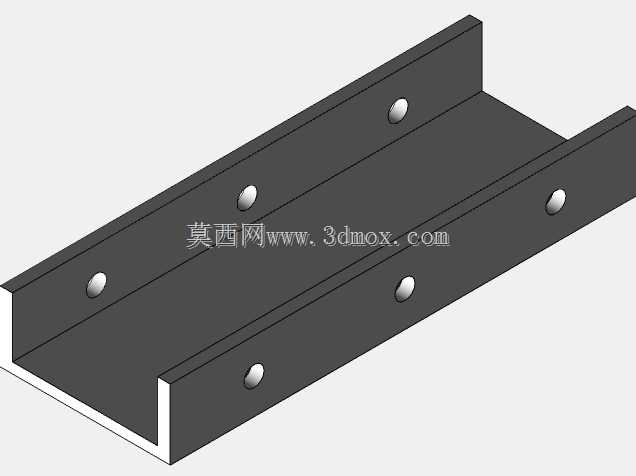

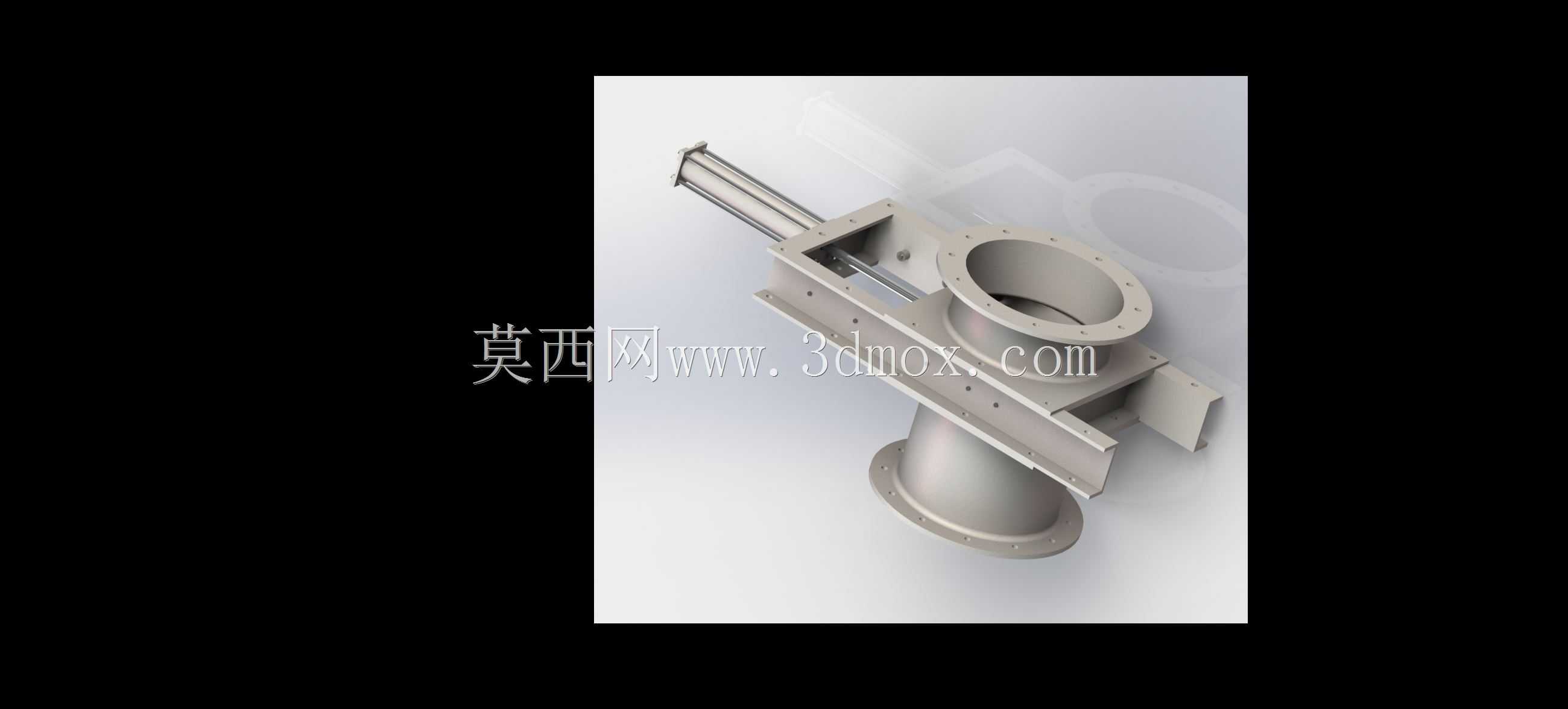

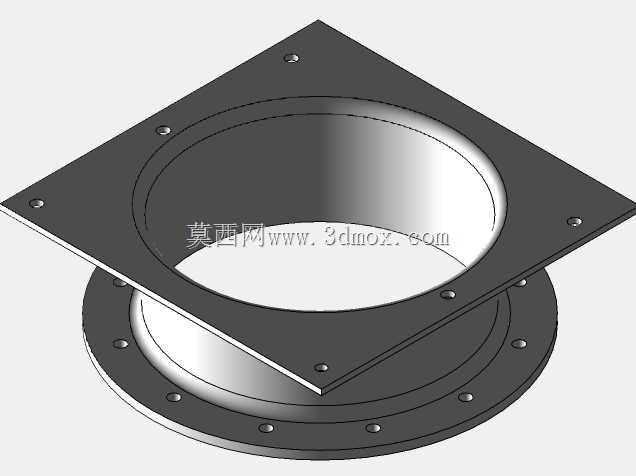

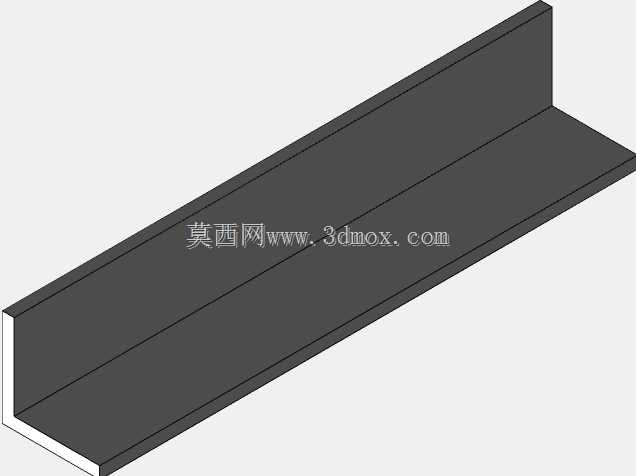

　　这款280mm通径的插板阀，主要应用在粉体输送、通风除尘、烟气处理这类工业管道系统中，作为管路截流、通断控制的核心部件，适配上下垂直走向的圆形管道安装场景，相比常规蝶阀、闸阀，它的闸板运动轨迹为直线平移，流道完全贯通时无节流阻力，不会出现介质卡滞、积料的问题，尤其适合输送含固体颗粒、粉尘、纤维类介质的管路。从结构设计来看，整体采用上下法兰对接的布局，上下两端的圆形法兰均为标准PN10压力等级的连接尺寸，法兰螺栓孔均匀分布，通径尺寸为280mm，安装时需要预留足够的侧向操作空间，因为气缸驱动组件布置在阀体侧方，闸板的行程长度略大于通径尺寸，保证完全开启时闸板不会遮挡流道截面。阀体的框架采用钢板焊接拼合结构，两侧设置有闸板导向槽，

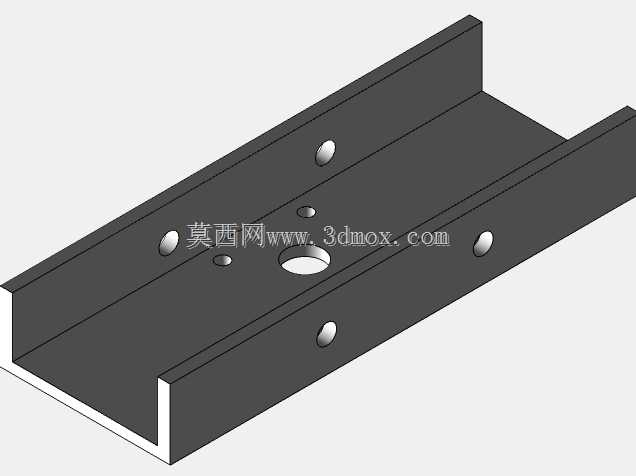

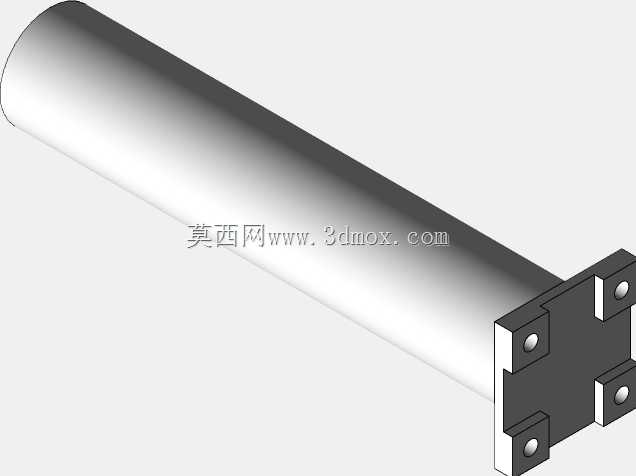

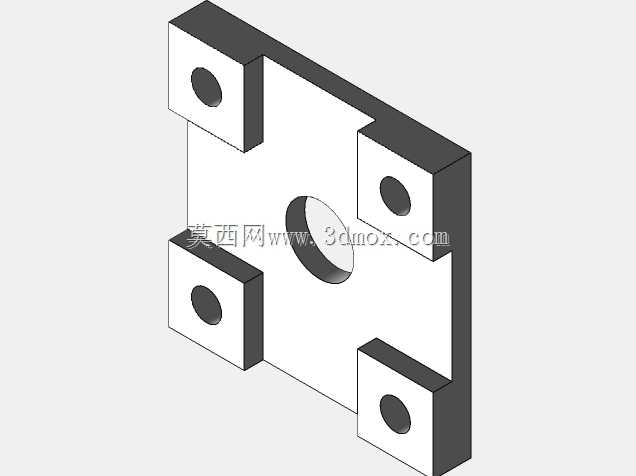

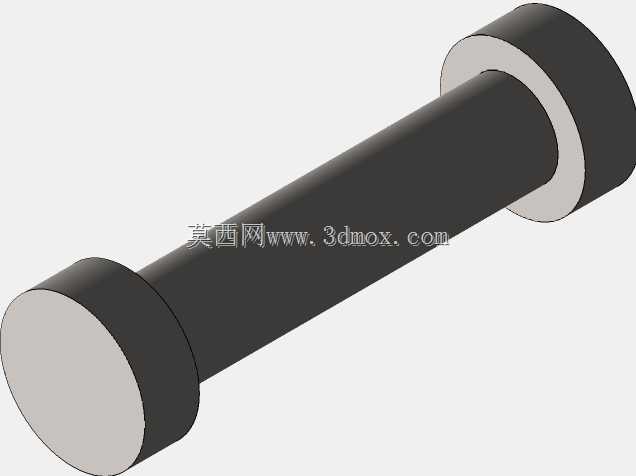

　　槽内预留密封件安装位，既可以保证闸板运动过程中不会出现偏摆卡涩，也能在关闭状态下实现管路的密封截断，避免介质泄漏。驱动端采用标准气缸直连结构，气缸活塞杆通过连接叉与闸板端部固定，气源接入后即可推动闸板沿导向槽做直线往复运动，实现阀门的启闭动作，相比手动结构，这种驱动形式可以接入自动化控制系统，实现远程操作，适配连续化生产的工业产线需求。设计过程中重点考虑了介质流通的顺畅性，阀体内部流道没有突兀的变径或者凸起结构，上下法兰的同轴度公差控制在0.2mm以内，避免安装后出现管路错位、闸板刮蹭内壁的问题；闸板采用整块不锈钢板材加工，表面做抛光处理，降低介质附着的概率，同时提升耐磨性能，延长部件使用寿命。侧方的安装支架既承担气缸的固定作用，

　　也设置有行程限位的安装位，可以根据实际使用需求调整闸板的启闭行程，适配不同的开度控制需求。安装边界方面，除了上下法兰的对接尺寸需要匹配管道法兰外，侧方气缸伸出时的总长度需要在安装前做好空间校核，避免与周边管线、设备产生干涉，阀体整体的重心落在上下法兰的中心轴线上，安装后不需要额外做支撑加固，只要法兰螺栓均匀锁紧即可保证结构稳定。这类插板阀在粮食加工、建材生产、冶金除尘、化工粉体输送场景中应用十分广泛，相比其他截断类阀门，它的结构简单可靠，维护时只需要拆开侧方盖板即可更换密封件和闸板，不需要将整个阀门从管路上拆卸下来，大幅降低了后期运维的工作量和成本。
