等径斜交三通Y型焊接管道接头结构

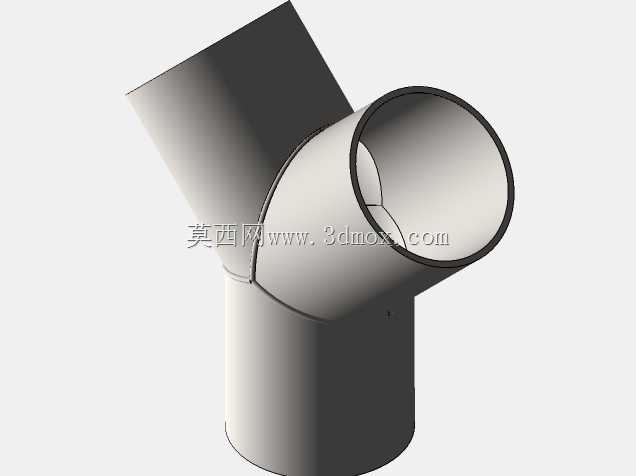

　　这类Y形斜交三通接头，在工业流体输送管路系统中承担着介质分流、合流的核心作用，常见于化工流体输送、暖通空调水循环、厂区压缩空气管网、给排水管路改造等场景，相比直角三通，其流道过渡更平缓，能大幅降低介质流经节点时的局部阻力损失，减少湍流引发的管路振动与噪音，尤其适配对压降敏感的低压流体输送工况。从结构设计逻辑来看，该接头采用三段等径圆管斜交拼焊结构，三个接口的轴线共面，其中两个接口呈对称斜向布置，与竖直方向的主管段形成平滑的相贯线过渡，建模阶段需要精准计算相贯线的空间轨迹，确保各管段拼接时贴合间隙控制在焊接工艺允许的公差范围内，避免后续焊接出现未焊透、焊瘤堆积的问题。实际安装时，三个接口均采用对焊连接方式，与同规格的标准无缝钢管匹配，

　　接口端面加工有符合焊接规范的坡口，现场施焊时可根据输送介质的压力等级选择氩弧焊、手工电弧焊等工艺，焊后需对相贯线位置的焊缝做无损检测，排查焊接缺陷，避免运行过程中出现介质泄漏。设计过程中需要重点关注相贯区域的结构强度，因为斜交位置是管路应力集中的高发区，当管路存在热胀冷缩位移、介质水锤冲击时，该区域承受的复合应力远高于直管段，建模时特意在相贯线位置做了微小的圆弧过渡处理，分散应力集中系数，提升接头整体的抗疲劳性能。外形尺寸方面，三个接口的通径保持一致，整体安装边界没有额外的突出结构，不会占用过多管路排布空间，在狭小的管廊、设备夹层内布设管路时，可直接替代直角三通完成管路的斜向分流，不需要额外增加弯头配件，减少管路的焊缝数量，

　　降低整个管路系统的泄漏风险。流道内部没有额外的阻流结构，介质从任意一个接口进入后，可顺着平滑的管壁分流至另外两个接口，不会出现介质滞留的死角，适配输送带有少量固体颗粒的流体工况，减少颗粒在接头位置沉积堵塞的概率。建模时还原了焊道的成型结构，可直接用于管路预制的下料参考，现场施工时可按照模型的相贯线形状对管端做切割下料，不需要现场反复放样比对，大幅提升管路预制的装配效率，减少现场修配的工作量。
