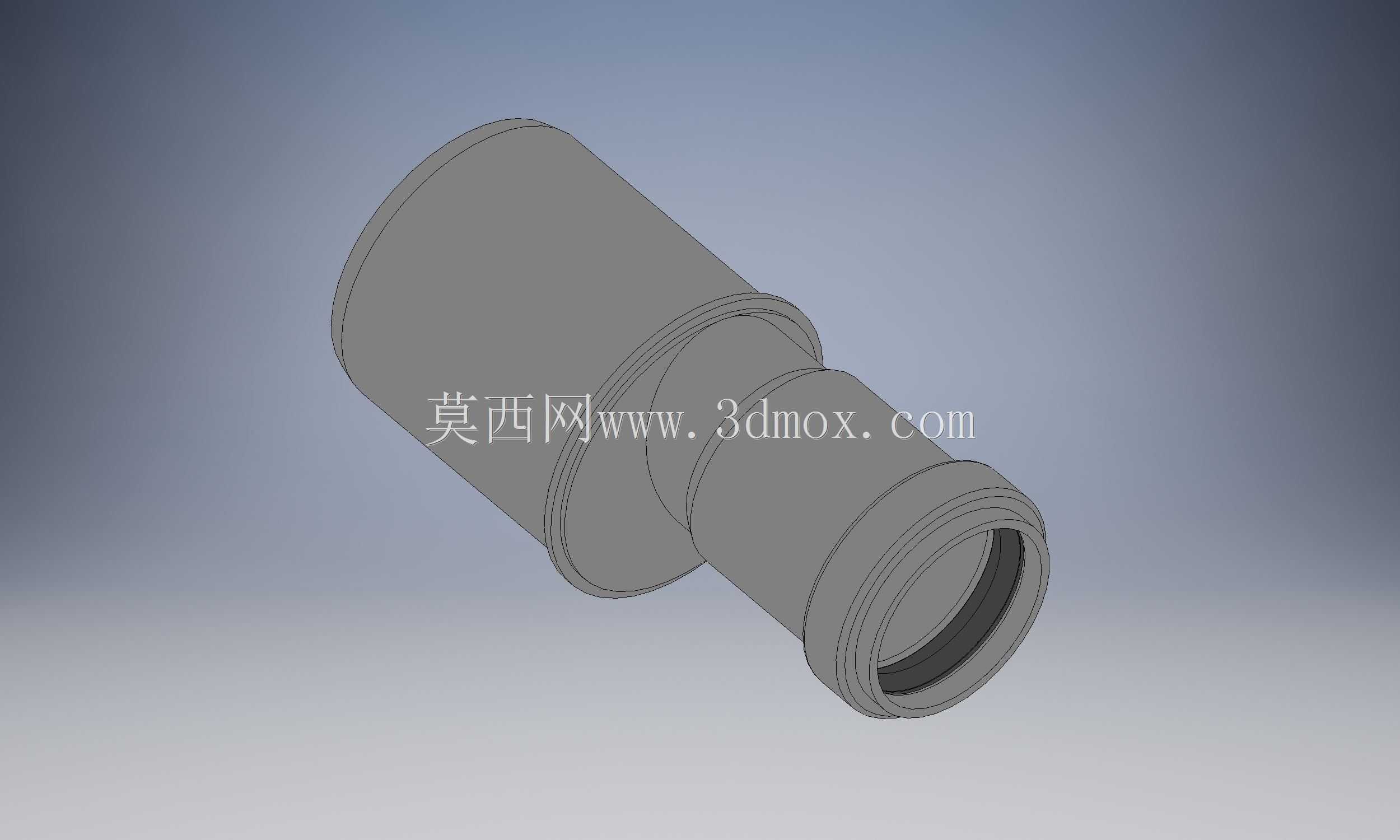

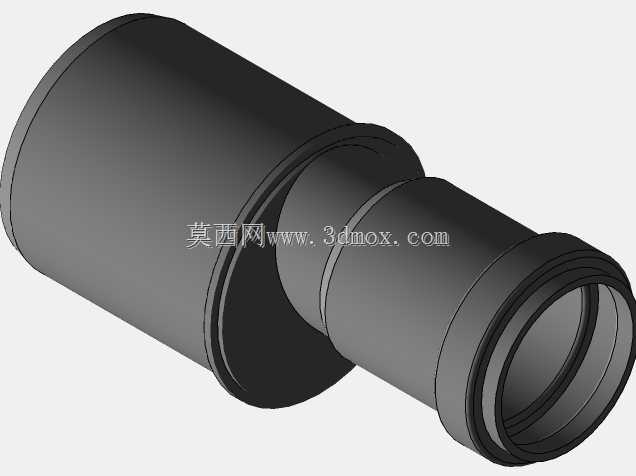

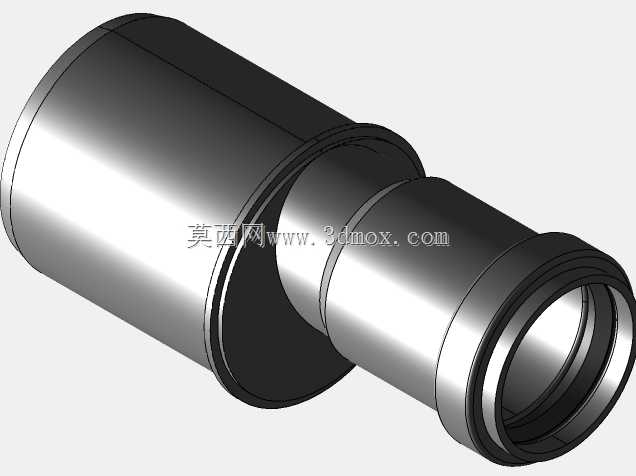

变径污水管路KG适配接头结构设计

在民用建筑排水、工业污水处理、市政管网接驳的现场施工场景里，不同公称通径的管道对接一直是管路布设中高频遇到的实操问题，这款DN50转DN32的KG适配接头，就是针对这类异径管路对接需求开发的专用连接件。从实际使用场景来看，这类接头常出现在建筑同层排水的支管与干管接驳段、小型污水处理设备的进出水口变径位置、老旧管网改造的管径适配节点，不需要额外焊接或者套丝加工，就能完成两种通径管道的密封对接，大幅降低现场施工的操作难度。从结构设计思路上，这款接头采用两端承插式的结构逻辑，大端适配DN50公称通径的管材，小端适配DN32公称通径的管材，整体采用同轴变径的结构形式，变径段采用平缓的锥度过渡，没有出现直角突变的结构，一方面可以减少污水流经变径位置时的紊流产生，降低管路堵塞的概率，另一方面也能避免直角结构带来的应力集中问题，提升接头长期承压使用的结构强度。接头两端的承口位置都设计了多道环形密封槽，安装时配套对应规格的橡胶密封圈，就能实现管路的静密封，防止污水渗漏，承口端部的限位台阶可以精准控制管材的插入深度，避免管材插入过深挤占通流截面，或是插入深度不足导致密封失效的问题。从安装边界来看，这款接头整体为同轴回转体结构，安装时不需要额外调整角度，只要将两端对应规格的管材插入承口到位即可，整体径向尺寸略大于DN50管材的外径，在狭小的管井、设备夹层内布设时，不需要预留过大的安装操作空间，适配紧凑空间内的管路布设需求。接头的内壁做了光滑过渡处理，没有凸起或者凹陷的结构，污水流经时不会残留杂物挂壁，长期使用也不容易出现结垢堵塞的问题，适配污水这类含有固体杂质的流体输送场景。在结构强度设计上，接头的壁厚根据不同位置的受力情况做了差异化设计，承口位置因为要承受管材插拔的作用力以及密封胶圈的胀紧力，壁厚略大于中间变径段的壁厚，既保证了结构强度满足管路承压要求，也不会造成材料的不必要浪费。实际选型使用时，只要确认对接两端的管材公称通径分别为DN50和DN32，且管路输送介质为生活污水、轻度工业废水这类无强腐蚀性的流体，就可以选用这款接头完成对接，不需要额外制作异径焊接接头，能有效缩短现场施工的周期，也减少了现场焊接作业带来的防火、防漏施工风险。
