工程作业用三脚支撑吊装架结构设计

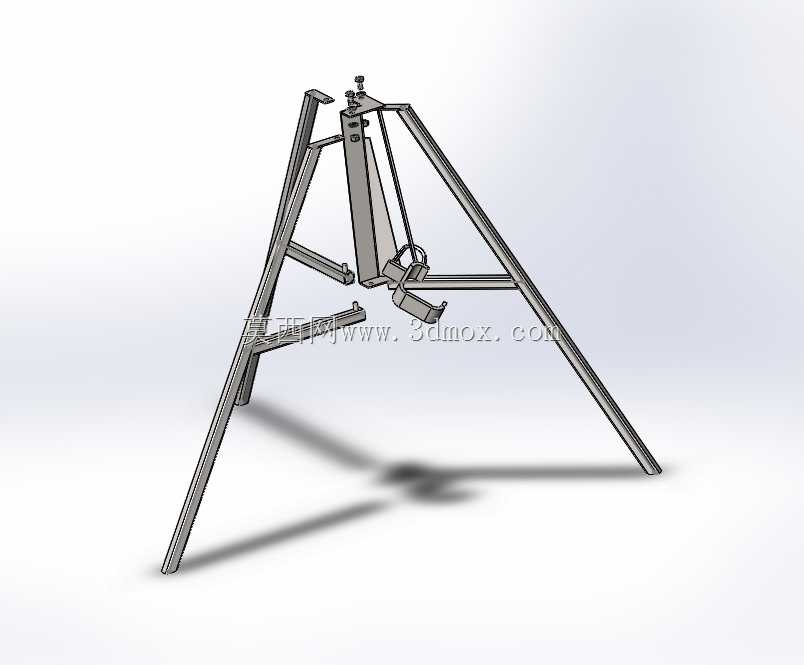

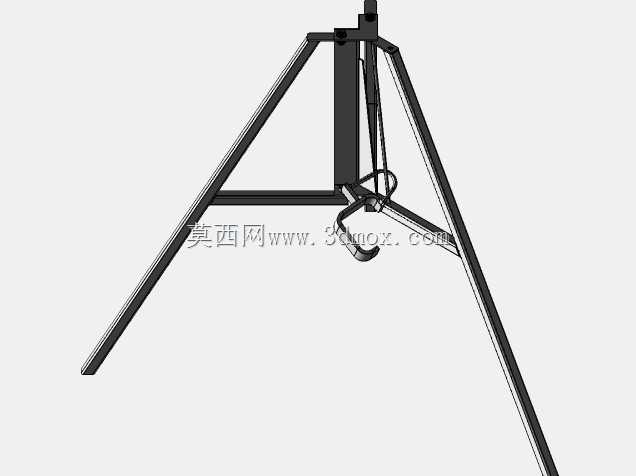

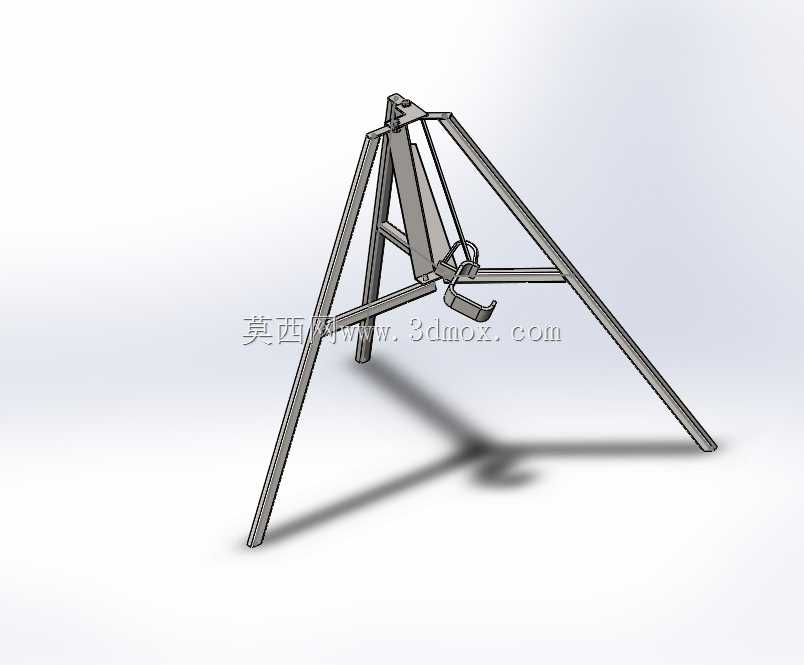

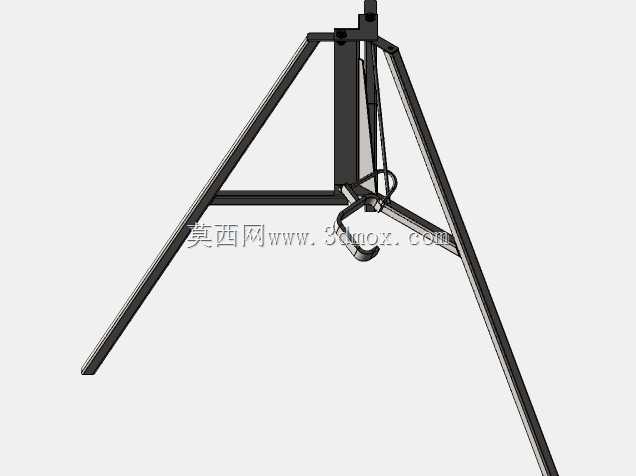

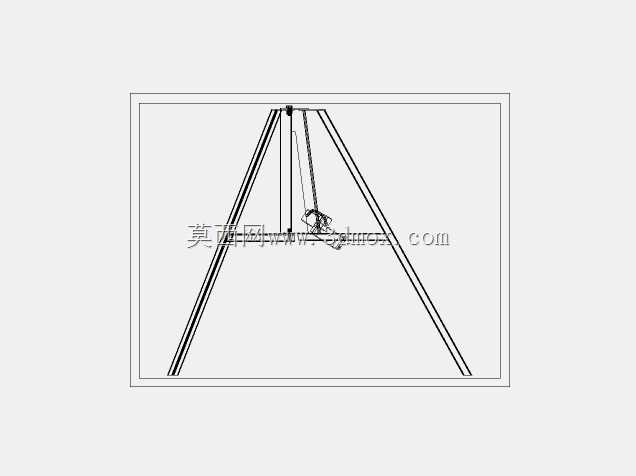

这类三脚支撑结构在现场临时吊装、轻型构件移位作业中应用十分广泛，不同于固定式起重设备，它无需预埋固定基础，可快速在平整硬质地面完成架设，适配厂区内重型模具周转、户外小型设备检修吊装、工地零散构件短距离抬升等多种零散作业场景，尤其适合作业空间狭窄、大型起重设备无法进入的区域使用。从结构功能来看，三根支腿呈120度左右均匀向外展开，形成稳定的三角支撑面，支腿采用型材焊接成型，截面选型经过承重校核，可承受额定范围内的垂直载荷与少量侧向偏载，顶部设置的铰接吊点配合吊钩组件，可直接连接手拉葫芦等小型吊具，实现重物的垂直起升与小范围位置调整，支腿与顶部连接座采用铰接结构，可根据作业场地的地面平整度、所需起吊高度灵活调整单根支腿的展开角度，适配不同的作业高度需求，收拢后整体占用空间小，便于人工转运与随车携带。设计过程中优先考虑了结构的稳定性与便携性的平衡，顶部连接座采用一体化焊接结构，避免多螺栓拼接带来的装配间隙与应力集中问题，吊点位置设置在三根支腿的中心汇交线上，确保起吊时载荷均匀传递到每根支腿，减少单侧支腿受力过载的风险；支腿底部未设置额外固定脚钉，适合在硬化水泥地面、平整钢板地面使用，若需在土质地面作业可自行加装垫木增大接触面积，防止支腿下沉。从安装边界来看，支腿完全展开时底部支撑圆直径约为支腿长度的1.2倍，架设时需预留对应大小的平整作业区域，支腿展开角度不宜过小，否则会导致整体重心升高，降低抗倾覆稳定性，也不宜过大避免支腿端部受力角度不合理引发弯折风险；顶部吊点的额定载荷需与配套吊具的承重能力匹配，严禁超载使用，起吊前需确认三根支腿均与地面可靠接触，无悬空、虚接情况，起吊过程中尽量避免重物大幅摆动，减少侧向冲击力对支撑结构的影响。这类支撑结构没有复杂的传动与电控组件，整体维护成本极低，日常仅需检查铰接部位的磨损情况、焊接位置是否存在开裂即可长期使用，是现场轻型吊装作业中性价比极高的辅助支撑工装。
