带安装底座铰接式D型吊环五金件

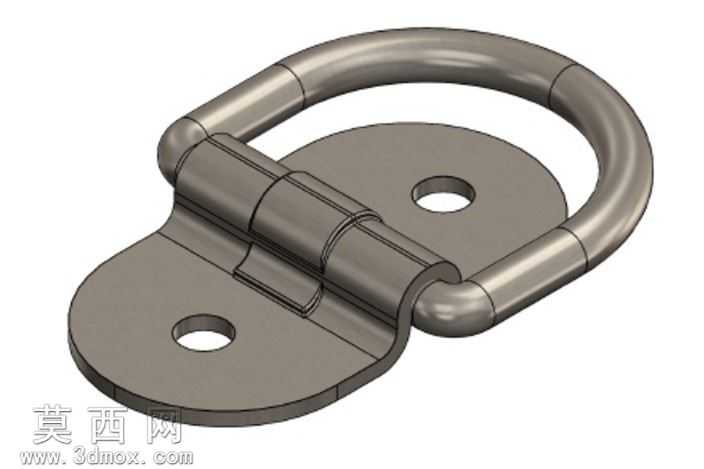

本作品为带安装底座的铰接式D型吊环三维模型，建模过程采用SolidWorks完成全参数化设计，首先通过草图绘制勾勒出D形环体的闭合轮廓，利用扫描特征生成圆截面的环形主体，针对环体与铰接轴衔接的弯折部位做了圆角过渡处理，避免应力集中的结构缺陷。底座部分采用两个带安装孔的片体通过铰接轴与D形环连接，建模时先绘制底座的外形轮廓草图，通过拉伸凸台生成底座基体，再对安装孔位置做拉伸切除处理，保证孔位的同轴度与尺寸精度，铰接部位通过同轴心配合实现环体与底座的可转动连接，还原了实物的活动铰接结构。材质渲染阶段采用金属磨砂质感的碳钢材质，调整材质的反射率、粗糙度参数，模拟出五金冲压件表面的亚光金属质感，对铰接轴的接缝、底座边缘的冲压倒角做了细节纹理处理，让模型更贴近真实工业配件的外观效果。设计思路上充分考虑该配件的实际使用场景，作为承重挂点使用时，D形环可绕铰接轴小幅转动，适配不同方向的牵拉受力，两个安装孔可通过螺栓将底座牢固固定在设备、货架或墙体表面，环体的圆截面设计能够减少与配套吊具、绳索的磨损，整体结构紧凑，受力路径清晰，建模过程中对各部件的装配间隙做了合理预留，既保证铰接部位转动顺畅，又避免间隙过大导致的结构松动，所有特征均保留参数化设计记录，可根据实际承重需求调整环体直径、底座厚度、安装孔间距等尺寸参数，适配不同的安装与承重要求。
