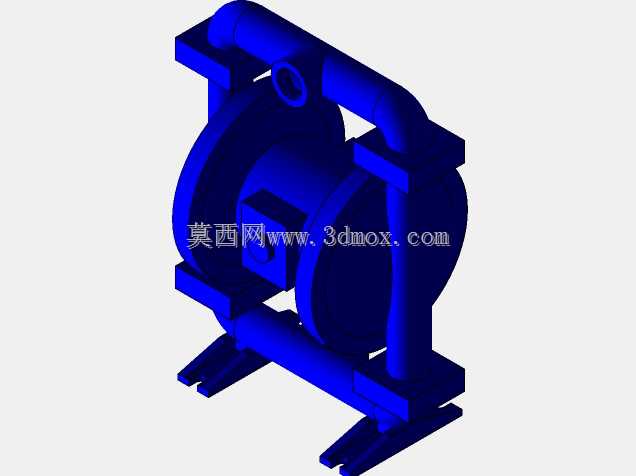

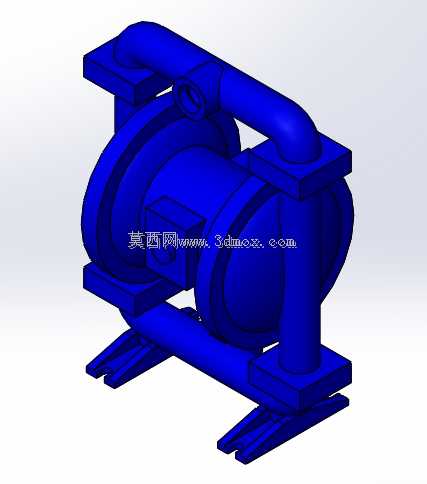

1.5寸口径气动隔膜泵送料结构设计

在化工涂装、污水处理、食品浆料输送的现场工况里，这类1.5寸口径的气动隔膜泵一直是无电源场景下输送高粘度、含颗粒介质的核心设备，不同于电动离心泵对介质洁净度、供电条件的苛刻要求，气动隔膜泵依靠压缩空气作为动力源，可在易燃易爆、潮湿淋水的恶劣安装环境下稳定运行，甚至能在潜没状态下完成槽罐内残液的抽排作业。从结构设计逻辑来看，这款泵采用双侧对称的隔膜腔布局，进出液流道集成在泵体上部的一体式流道块内，避免了多段拼接流道带来的泄漏隐患，底部的支撑脚采用带安装孔的叉型结构，既可以通过螺栓直接固定在钢制机架或者混凝土基础上，也能适配移动式推车的安装位，满足不同工位的转场使用需求。设计过程中优先考虑了易损件的快换需求，隔膜腔的端盖采用周边均布螺栓的压紧结构，现场维护时不需要将整泵从管路上拆下，仅松开周边螺栓即可更换隔膜、阀球等易损部件，大幅降低产线停机维护的时间成本。进出液口采用标准管螺纹连接，匹配1.5寸口径的工业流体管路，安装时不需要额外制作变径接头，能直接对接现有涂装线的涂料输送管路、污水处理的药剂投加管路，或者矿山现场的矿浆输送管线。泵体的整体外形轮廓做了圆角过渡处理，避免尖锐棱角在安装搬运过程中划伤操作人员，两侧的气阀室布局紧凑，没有突出的易磕碰结构，在狭窄的设备夹层、管廊空间内也能顺利完成安装就位。从功能特性上看，这款泵通过压缩空气的换向驱动双侧隔膜往复形变，改变腔体内的压力差实现介质的吸入与排出，输送过程中不会对剪切敏感的介质比如乳胶、食品酱料造成结构破坏，也能顺畅输送含细小固体颗粒的污泥、涂料浆料，不会出现叶轮卡滞、流道堵塞的问题。安装边界上，泵体的整体重心落在底部支撑脚的中心区域，水平安装时不需要额外制作配重底座，进出口管路的受力可以通过泵体自身的支撑结构传递到安装基础，避免管路重量拉扯泵体造成密封面泄漏，进气口设置在泵体上部的侧方位置，方便现场连接压缩空气管路，不会和进出液管路产生空间干涉。
