外啮合齿轮式流体输送泵结构设计

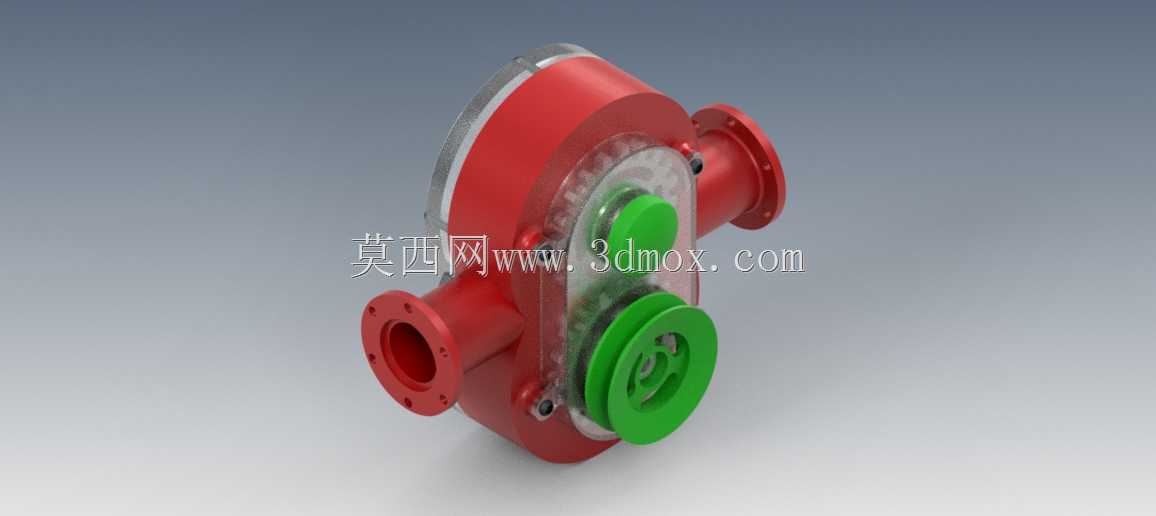

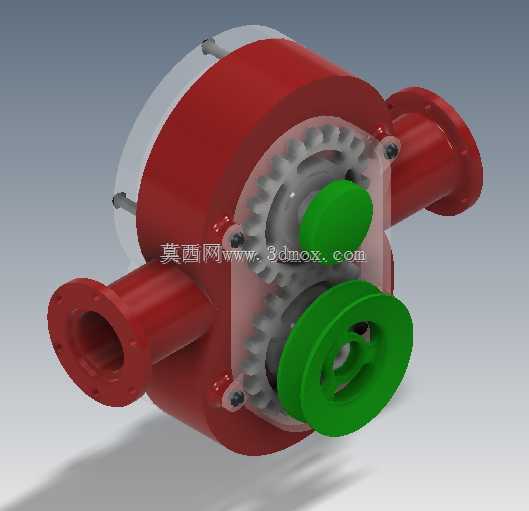

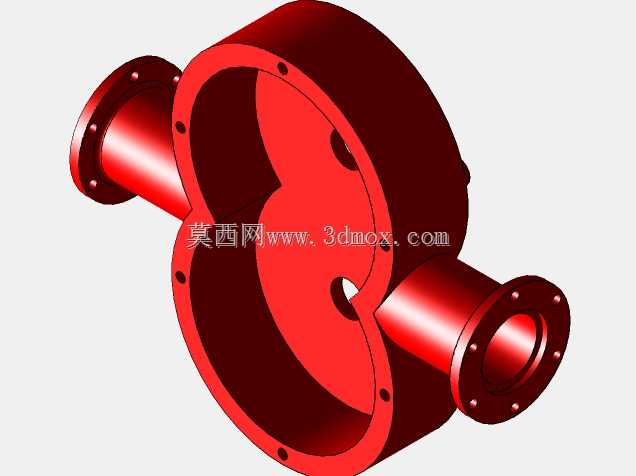

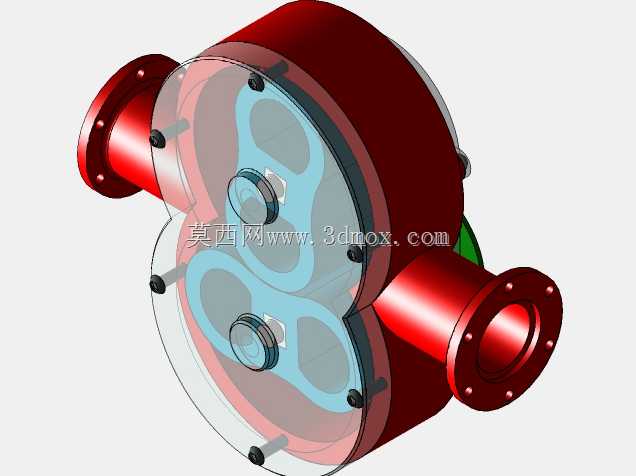

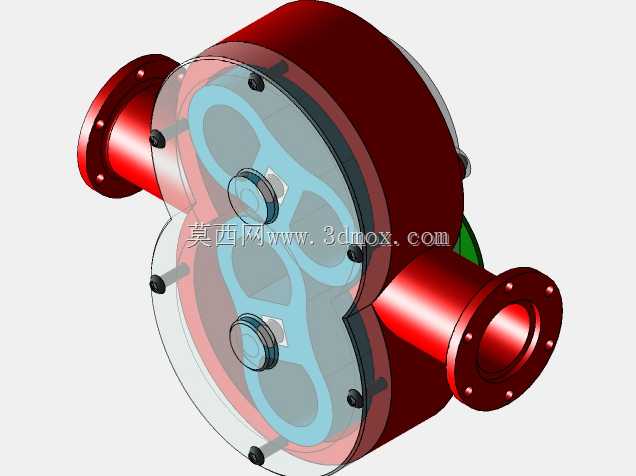

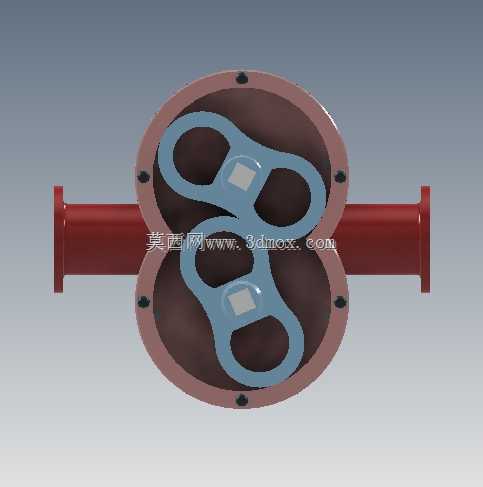

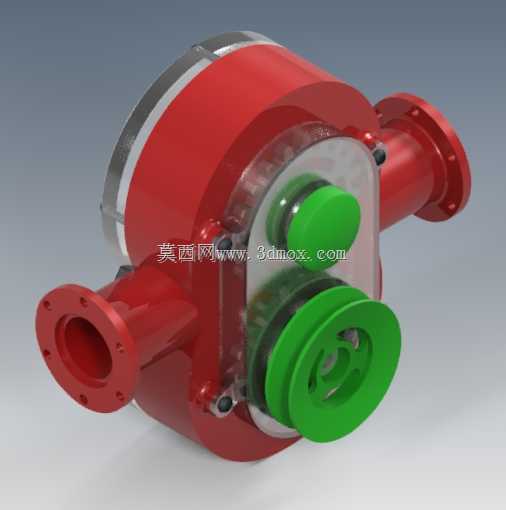

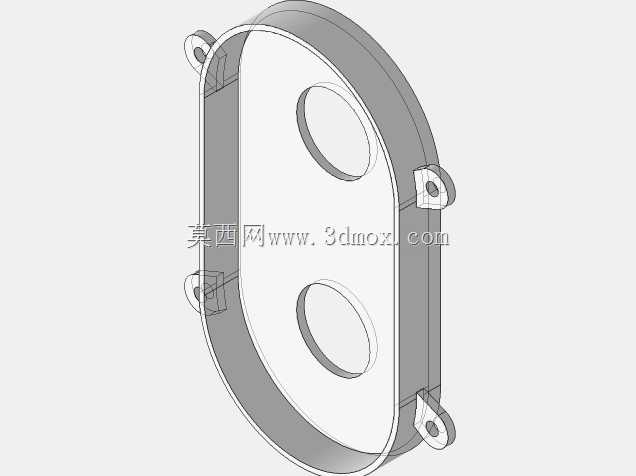

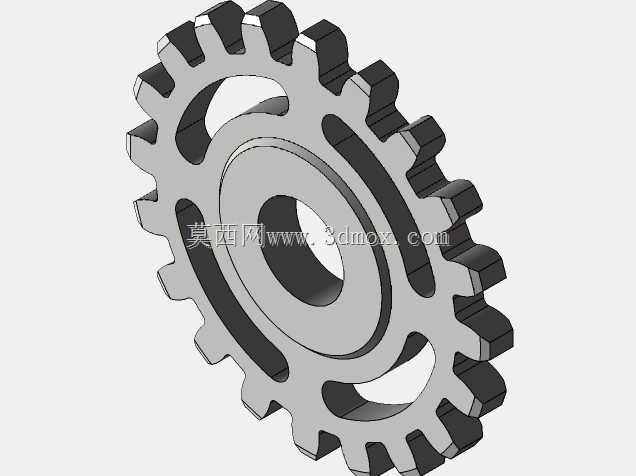

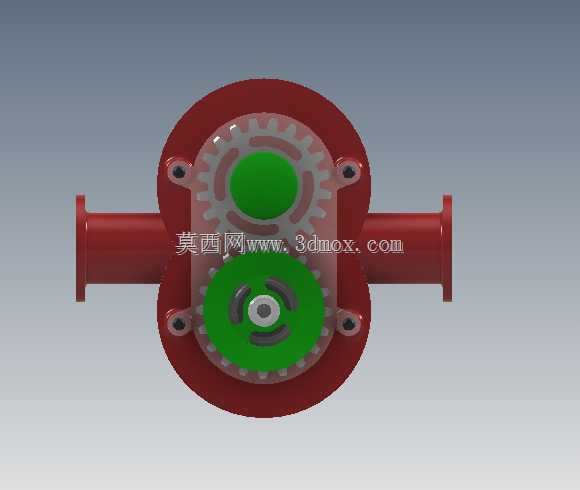

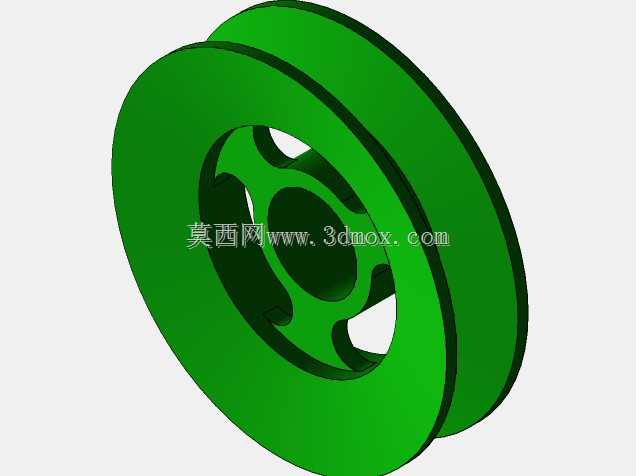

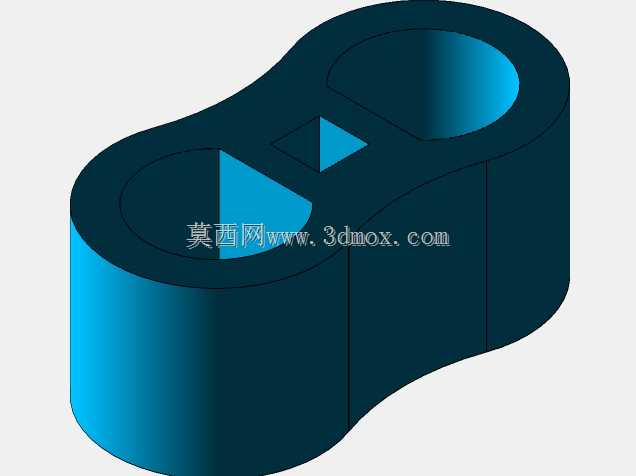

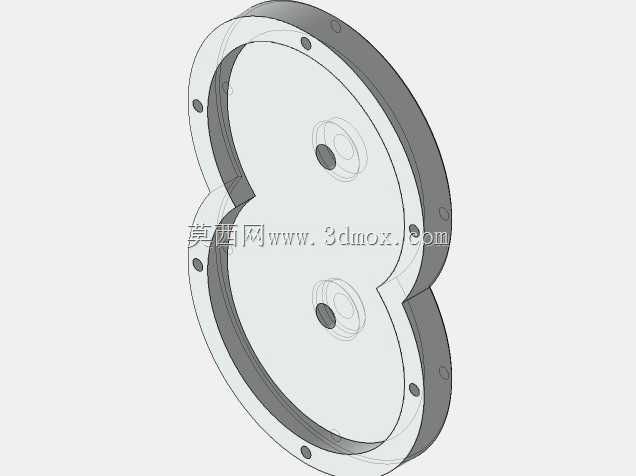

这款齿轮式流体输送结构，核心采用外啮合渐开线圆柱齿轮作为工作副，两个参数一致的齿轮安装在泵腔内部，齿轮齿顶与泵壳内壁、齿轮端面与侧盖之间保留微米级配合间隙，避免运转卡滞的同时尽可能减少流体内泄漏。泵壳采用分体式组合结构，主体为容纳齿轮的腔体部分，两侧集成带法兰的流体进出口，法兰端面预留均匀分布的螺栓通孔，可直接与对应通径的输送管路对接，安装时无需额外加工转接结构，适配常规工业管路的安装尺寸规范。从结构设计逻辑来看，泵腔的容积变化完全依托齿轮啮合过程实现：当齿轮按既定方向转动时，脱开啮合的一侧腔室容积逐渐增大形成负压，将待输送流体从入口吸入，流体被裹挟在齿轮齿槽与泵壳形成的密闭空间内，随齿轮转动被推送至另一侧，进入啮合的轮齿逐步占据齿槽空间，将流体挤压从出口排出，整个输送过程无脉动冲击，适合输送粘度稳定的润滑性流体。实际应用场景覆盖小型液压系统动力源、润滑油路循环供送、轻质油料输送等工况，这类结构的泵本身不具备自吸阀组，安装时需保证入口侧流体液位高于泵轴中心线，避免首次启动出现空转干磨。结构上侧盖采用透明可视材质设计，可直接观察内部齿轮的啮合状态与流体填充情况，日常巡检时无需拆解泵体即可判断是否存在齿面磨损、气蚀等异常问题。齿轮与轴采用一体式结构设计，减少了键连接带来的传动间隙，轴端与侧盖之间设置密封槽位，可适配骨架油封或机械密封结构，根据输送流体的腐蚀性、温度参数更换对应密封件即可拓展适用介质范围。安装边界方面，泵体的三个接口法兰端面均为加工基准面，安装时需保证对接管路与法兰端面平行，避免管路应力传递到泵壳导致腔体变形，引发齿轮卡滞或泄漏问题；整体结构的重心位于泵壳几何中心位置，安装支座可直接固定在泵壳底部的平面区域，无需额外设计配重结构，运转时的振动幅值远低于叶轮式输送泵，对安装基础的强度要求较低。
