C型1寸偏心软管快接管接头结构设计

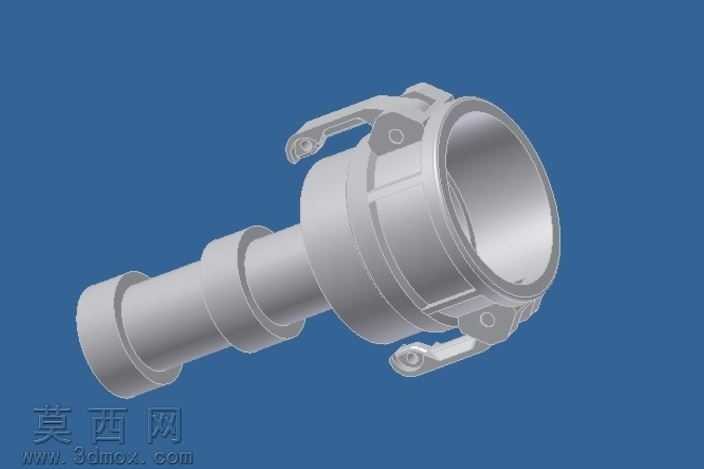

本作品为C型1寸规格偏心式软管连接管接头三维建模作品，建模过程中严格遵循快接软管接头的行业尺寸规范，以1英寸公称通径为基准搭建整体参数化模型，首先通过旋转凸台命令生成接头主体的阶梯轴状插接段，插接段设计有多道环形凸起结构，用于增强与软管内壁的贴合摩擦力，避免软管受压脱落；接头另一端为快接对接端，采用偏心锁紧结构设计，通过两侧对称布置的带铰接耳的锁紧扳把实现快速装拆，建模时对铰接孔、扳把转轴位、偏心压合面的配合公差进行了精细化还原，保证各活动部件的运动逻辑符合实际使用状态。材质设置上，接头主体采用哑光金属铝合金材质，还原工业级快接接头的金属质感，锁紧扳把部分做了边缘圆角处理，避免实际使用中划伤操作人员，整体模型无破面、无重叠几何体，各特征参数可直接编辑修改。渲染阶段采用纯色工业蓝背景，搭配45度斜向打光，清晰展现接头的阶梯插接结构、偏心锁紧机构的细节特征，对铰接位置的缝隙、扳把的防滑纹理都做了细节呈现。设计思路上，该偏心夹型管接头主打无需额外工具即可快速完成软管对接与拆卸，偏心结构在扳把扣合时会产生轴向压紧力，配合接头端面的密封位可实现管路的密封连接，适用于低压流体输送场景下的软管快速接驳，建模时充分考虑了实际加工的工艺性，所有转角处均设置了合理的铸造圆角，壁厚保持均匀一致，避免后续生产中出现缩孔缺陷，同时对锁紧扳把的运动行程做了干涉检查，确保扳把开合过程中不会与接头主体发生碰撞，整体结构紧凑，锁紧可靠，可直接用于管路系统的装配验证、产品展示以及后续的工程图导出生产。
