多通路集成式流体流量控制阀体结构

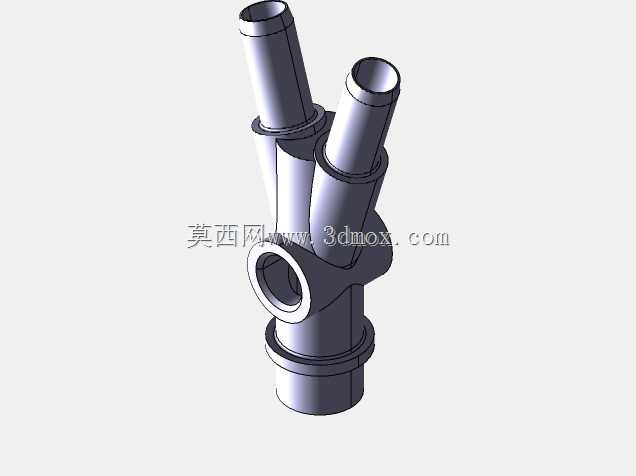

这类多通路流量控制结构，常见于车用热管理回路、小型工业流体分配系统、实验台流体管路搭建场景中，核心作用是在单一集成结构上实现多路流体的汇流、分流以及通断调节，替代传统多个单通接头拼接的管路方案，减少管路连接点的泄漏风险，同时压缩整体管路的安装占用空间。从结构设计逻辑来看，主体采用竖向主通路作为流体的主进出通道，侧部斜向伸出两个等径支管，侧面垂直于主通路方向预留一个侧通接口，四个通路的交汇区域做了圆弧过渡的流道处理，避免流体在转向位置出现涡流压损，这也是这类控制体设计中最需要关注的横截面处理部分，流道内壁的过渡圆角直接影响流体通过时的阻力表现，建模时需要严格匹配流道的截面尺寸，保证各通路的通流面积符合设计流量要求。安装边界上，主体下部设置了带限位凸台的插接段，用于和下部管路基座配合定位，凸台的外径尺寸和基座安装孔做公差配合，保证插接后不会出现径向窜动，三个侧部支管的端部都做了标准的插接倒角，方便和软管或者硬管快速对接，侧通接口的端面预留了密封件安装槽位，可适配O型圈实现端面密封，避免高压工况下的流体渗漏。实际应用中，这类控制体可根据回路需求，在各通路位置加装节流塞或者单向阀芯，实现不同支路的流量分配，比如在车用暖风系统中，可通过该结构实现冷却液在主循环、暖风回路、小循环支路之间的流量分配，不需要额外布置多个独立阀体。建模过程中需要重点关注各通路的轴线夹角，斜向支管和主通路的夹角经过流道仿真验证，既保证流体转向时的压损在允许范围内，也避免夹角过小导致的模具脱模困难或者加工时的刀具干涉，各支管的壁厚根据工作压力做等强度设计，交汇区域的壁厚做局部加厚处理，避免长期承压出现应力开裂。整个结构没有多余的冗余设计，所有外部结构都服务于安装定位和管路对接，外部的加强筋仅设置在通路交汇的受力集中位置，在保证结构强度的前提下尽可能控制整体重量，适配对安装重量有要求的移动设备流体回路。
