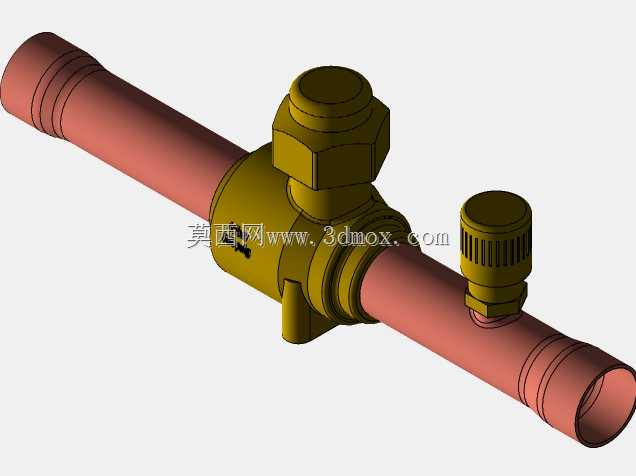

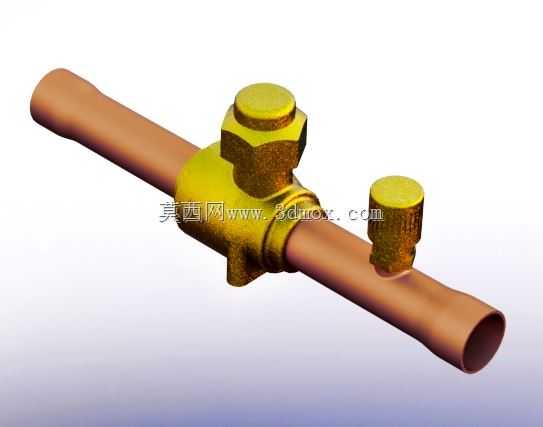

丹佛斯GBC16s制冷管路铜接球阀结构

这款带加长铜接管的球阀，主要面向制冷系统管路的通断控制场景，常见于商用冷柜、冷库机组、中央空调冷媒管路的布设环节，区别于普通内螺纹球阀，它直接采用紫铜延长管结构，安装时可直接与同管径的紫铜管路进行钎焊连接，省去了额外转接接头的安装步骤，能有效减少管路焊点数量，降低冷媒泄漏的潜在风险点。从结构设计来看，阀体采用锻造黄铜一体成型，内部球体经过精磨处理，密封面配合紧密，在额定工作压力下可实现可靠的双向截止，不会出现反向渗漏的问题；阀体顶部的主阀帽采用外六角结构，配套标准扳手即可完成操作，拧紧后可形成二次密封，避免阀杆位置的冷媒逸出。侧面的小型针阀结构是这类制冷球阀的特有设计，可在系统调试、检修时连接压力表，完成冷媒充注、压力检测、抽真空等操作，无需在管路上额外开孔加装检修阀，简化了管路整体布局。两端的紫铜接管尺寸与常规制冷铜管外径匹配，接管长度经过优化，焊接操作时火焰热量不会直接传导至阀体密封件位置，避免高温导致密封材料老化失效，安装时只需保证接管插入深度符合钎焊要求，无需额外调整阀体角度，可适配水平、垂直等不同走向的管路布设需求。建模过程中需要重点关注阀体与铜接管的同轴度公差，阀杆与球体的配合间隙要控制在合理范围，既要保证操作扭矩适中，又要避免间隙过大导致的密封失效；针阀的内部顶针结构要还原实际的密封锥面角度，保证模型用于装配校验时，能准确匹配对应的检修接头尺寸。这类球阀在制冷系统中通常布置在冷凝器出口、蒸发器进出口等需要分段隔离的位置，检修时可关闭对应球阀，将局部管路与系统其他部分隔断，无需排放整个系统的冷媒，大幅降低后期维护的工作量与成本。阀体表面的锻压纹理、铜接管的退火色泽都在模型中做了还原，可直接用于制冷机组的装配干涉检查、管路布局演示，也能作为阀件选型时的结构参考，帮助设计人员提前确认安装空间，避免现场安装时出现与周边管路、支架的干涉问题。
