立式弹簧载荷式安全泄压阀结构设计

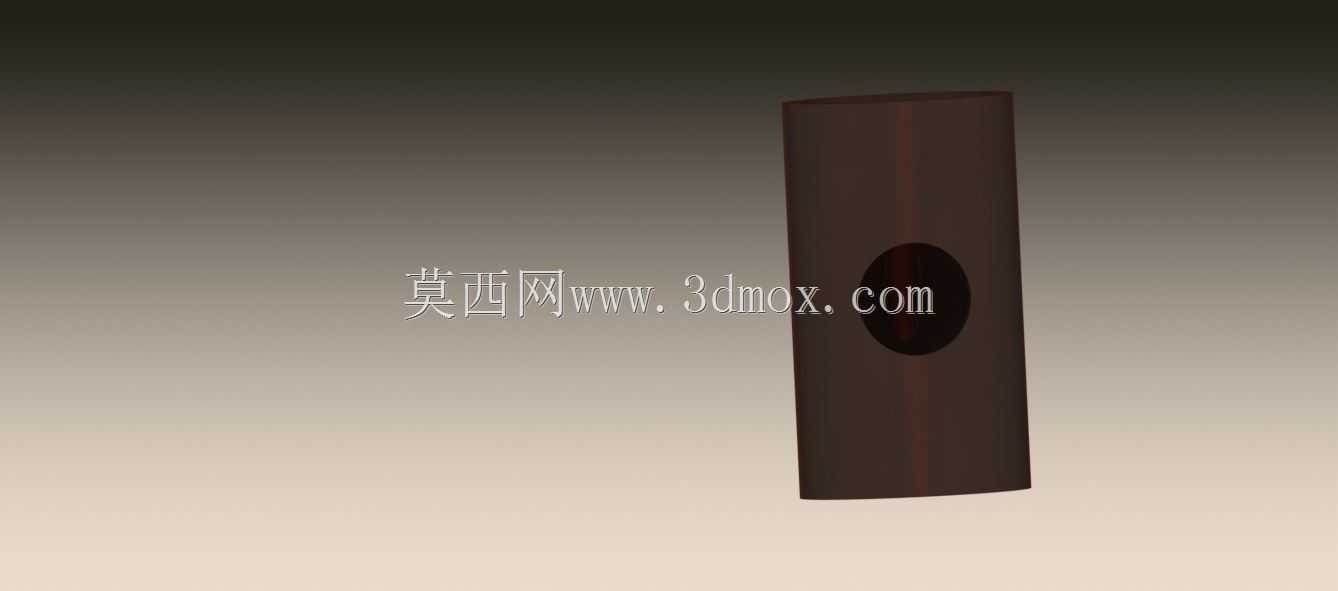

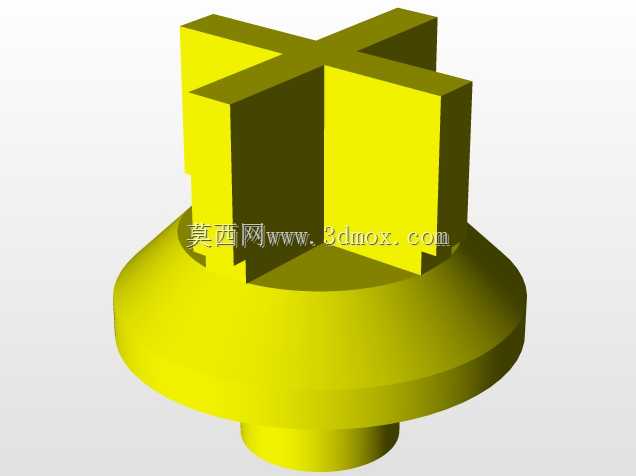

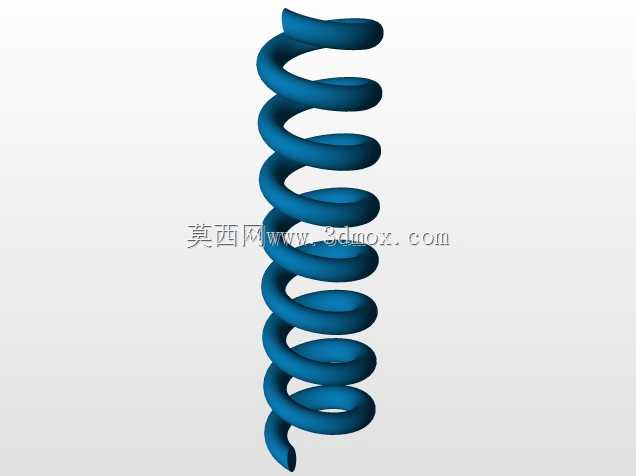

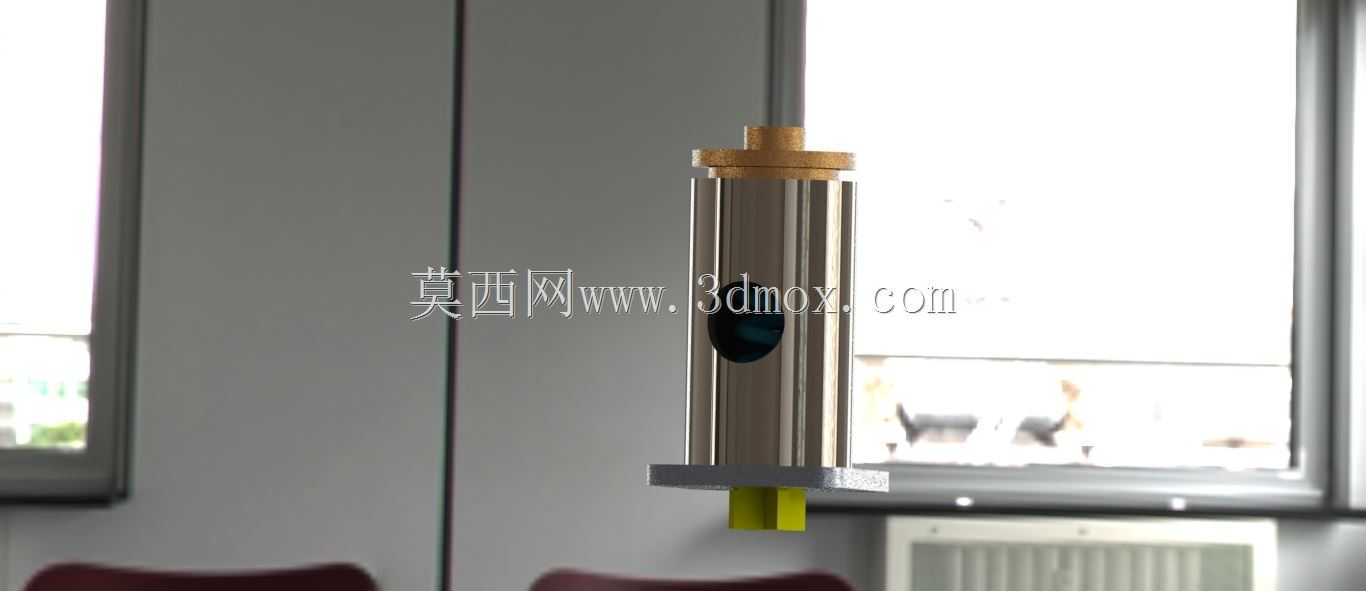

这款安全阀主要应用于承压流体管路、压力容器的超压泄放场景，在化工流体输送、压缩空气系统、小型液压站、民用供水供热管路中都能见到同类结构的身影，核心作用是当系统内部压力超过设定阈值时，自动开启泄放多余压力介质，待压力回落至安全区间后自动回座密封，避免管路、容器因超压出现破裂、泄漏甚至爆管风险，是承压系统中不可或缺的安全保护部件。从结构设计来看，该阀采用立式直通布局，上部为弹簧调压组件，通过顶部的调节螺母可以改变弹簧预压缩量，以此匹配不同系统的开启压力设定值，弹簧腔采用筒式金属外壳封装，既可以避免外界粉尘、水汽侵蚀弹簧部件导致弹力衰减，也能对内部运动构件形成物理防护，避免外力磕碰造成阀杆卡滞。中部为阀瓣与导向结构，阀瓣密封面采用平面贴合设计，导向段与阀体内腔做小间隙配合，保证阀瓣升降过程中无偏斜，密封面贴合均匀，减少回座后的泄漏概率，阀体侧面开设的介质流道为侧向出口结构，泄放时介质从侧口排出，可根据安装需求外接引流管将泄放介质引导至安全收集区域，避免高温、高压介质直接喷溅伤及周边操作人员。下部为法兰安装基座，基座上预留的安装孔位匹配常规低压管路的法兰连接尺寸，安装时需保证阀杆垂直于安装面，倾斜角度过大容易导致阀瓣卡涩、开启压力偏差超标。设计过程中重点考量了运动部件的同轴度，阀杆、弹簧座、阀瓣三个核心运动件的同轴度公差控制在0.02mm以内，避免长期启闭过程中出现偏磨，延长阀门的整定压力校验周期。外形上整体为细长圆柱结构，安装时需要预留上部的调节操作空间，侧面泄放口周边不能布置其他干涉管线，底部法兰与管路连接时需采用对应压力等级的密封垫片，螺栓紧固时采用对角分次拧紧的方式，避免法兰面受力不均导致密封失效。不同于普通截断类阀门，安全阀的常态为常闭状态，只有在系统超压的瞬间才会动作，因此设计时对弹簧的疲劳寿命、密封面的耐冲蚀性能都做了针对性考量，阀瓣密封面堆焊硬质合金层，可应对带少量杂质的流体介质冲刷，弹簧采用60Si2Mn材料淬火回火处理，满足上万次启闭动作的弹力稳定性要求。
