工业低温冷却管路排布结构设计

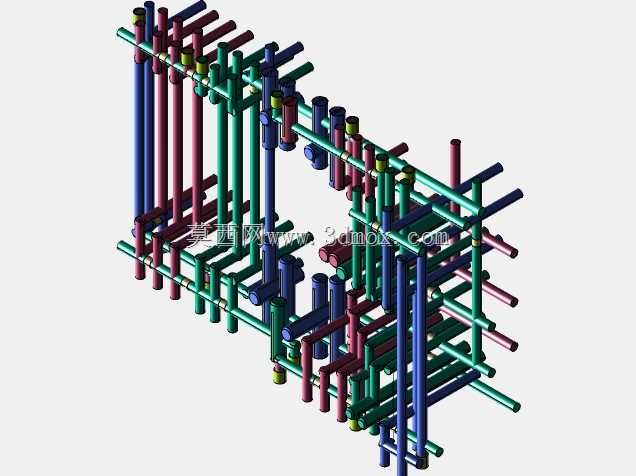

这套低温冷却管路结构，主要面向工业生产中需要精准控温的工艺环节，常见于注塑成型、化工反应、精密加工等场景的配套冷却系统搭建，核心作用是通过低温介质在管路内的循环流动，带走工艺过程中产生的多余热量，保证作业工位始终维持在设定的温度区间内，避免因温度过高导致的工件变形、反应速率失控、加工精度下降等问题。从结构设计来看，整个管路采用多回路分层排布逻辑，不同颜色的管路对应不同的冷却回路，可实现不同区域的独立控温，既可以针对局部热点进行强化冷却，也能根据不同工位的温度需求调整介质流量，避免单回路设计中冷却不均的问题。管路之间采用标准快接结构连接，在保证密封性能的同时，也方便后期的维护与回路调整，所有管路的走向都预留了足够的安装操作空间，相邻管路之间的间距经过核算，既不会因为间距过小导致安装时工具无法操作，也不会因为间距过大造成整体结构过于臃肿，占用过多的设备安装空间。在安装边界设计上，整个管路框架采用矩形轮廓设计，所有管路的外接接口都统一布置在框架的侧边位置，方便与外部的低温介质供给系统、回流系统进行对接，不需要额外调整管路走向就能完成现场配管作业。管路的固定点均匀分布在框架的支撑结构上，每个固定点都考虑了低温介质流通时产生的轻微振动影响，避免长期运行后管路出现松动、位移的问题。设计过程中还充分考虑了介质流动的阻力问题，管路的转弯处都采用圆弧过渡，减少直角弯头带来的流阻损失，降低循环泵的工作负载，同时也能减少介质在管路内的湍流现象，让温度传递更加均匀稳定。不同回路的管路长度经过匹配设计，保证各个回路的介质流动阻力基本一致，避免出现部分回路流量不足、冷却效果不达标的情况。整个结构没有多余的冗余设计，所有管路的排布都服务于冷却功能的实现，框架本身既作为管路的固定支撑，也可以直接集成到对应的生产设备内部，不需要额外制作安装支架，能够直接适配多数中型工业设备的冷却系统改造或者全新设备的冷却模块配套，现场安装时只需要对接好进出介质管路，就能完成整个冷却模块的装配，大幅减少现场施工的工作量。
