基于涡流管原理的压缩空气旋涡捕水装置

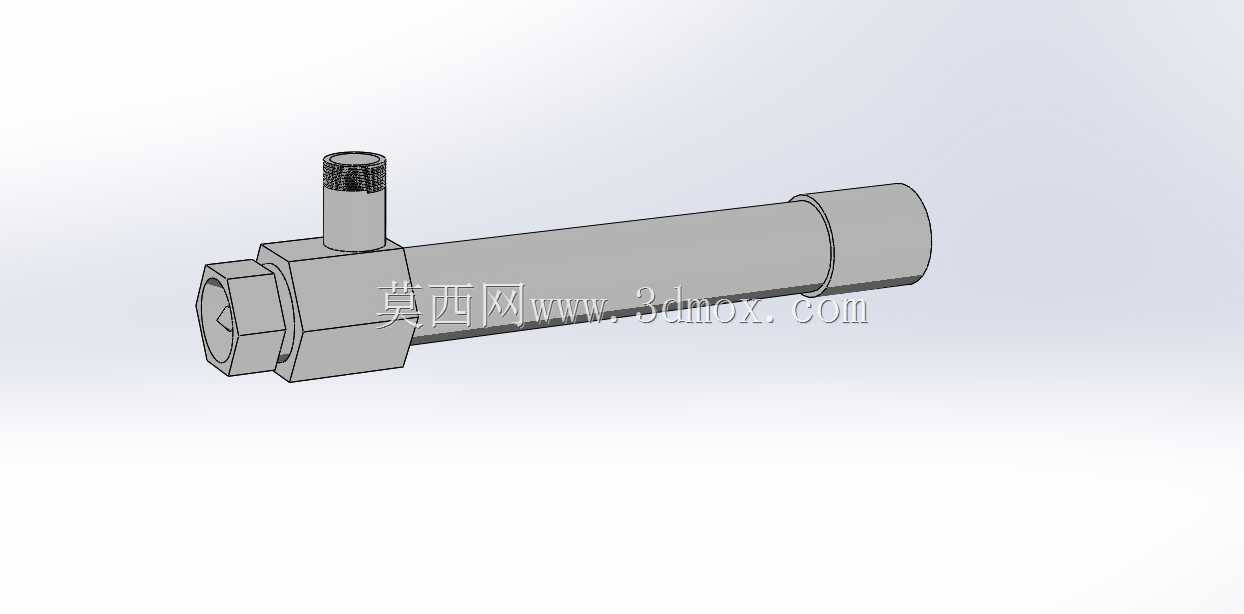

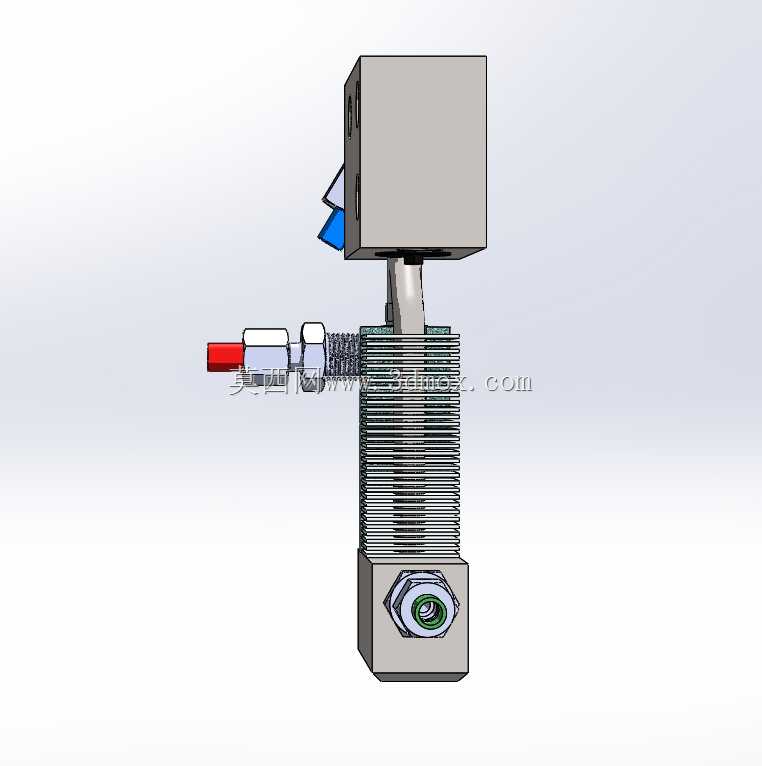

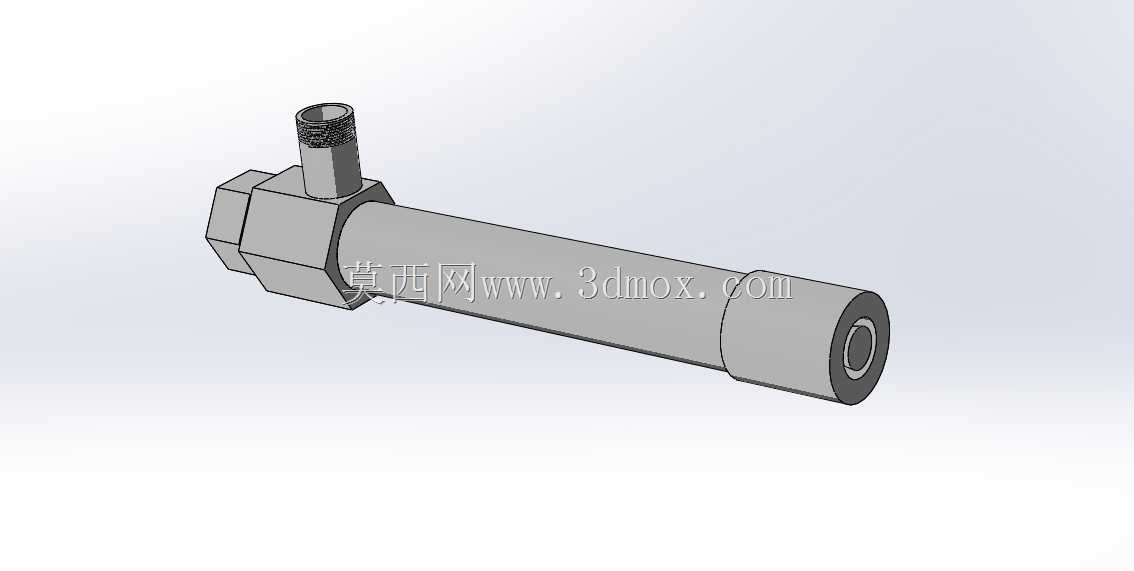

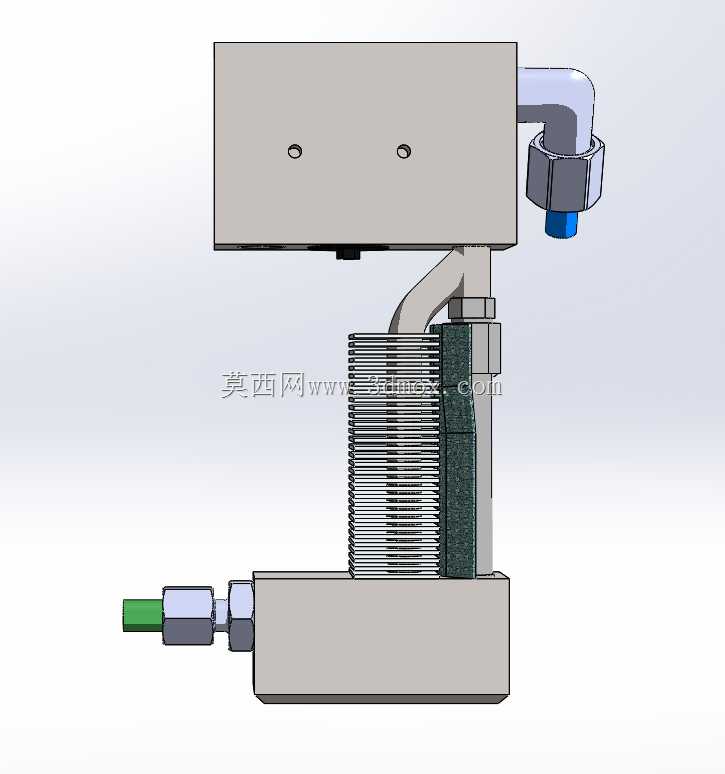

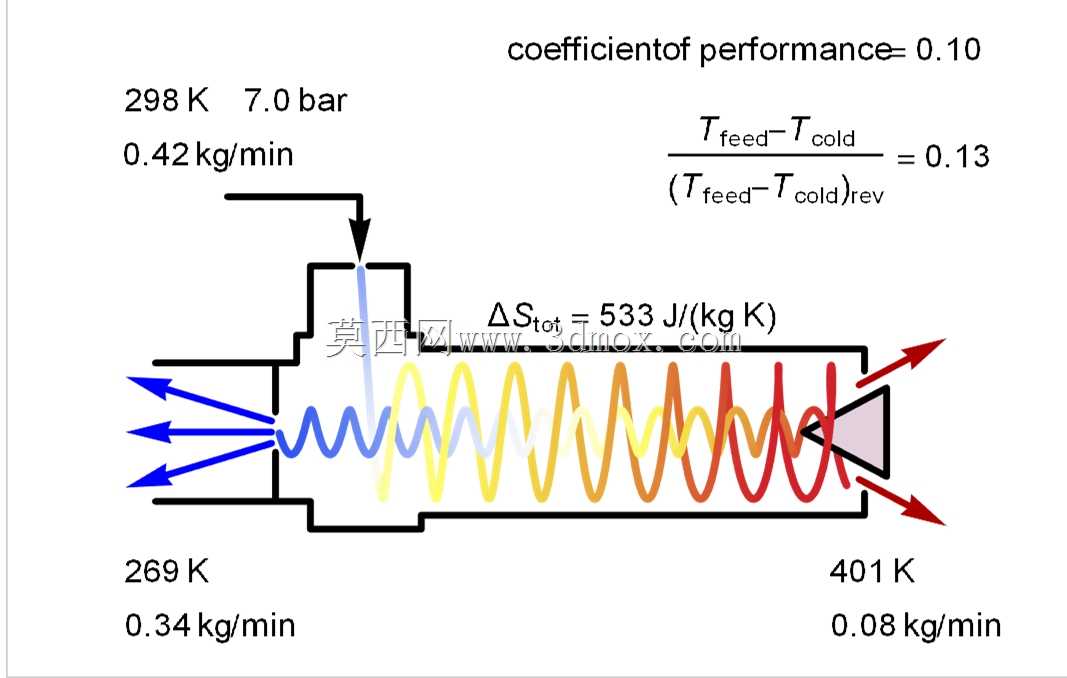

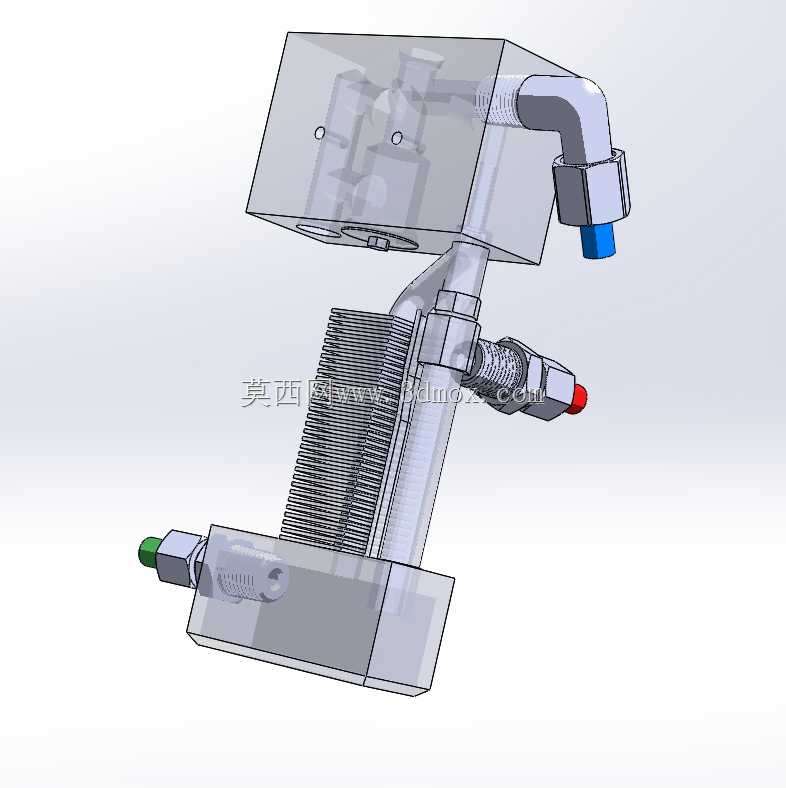

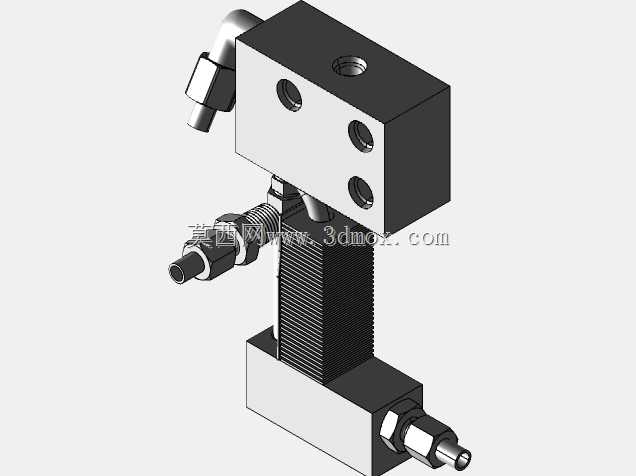

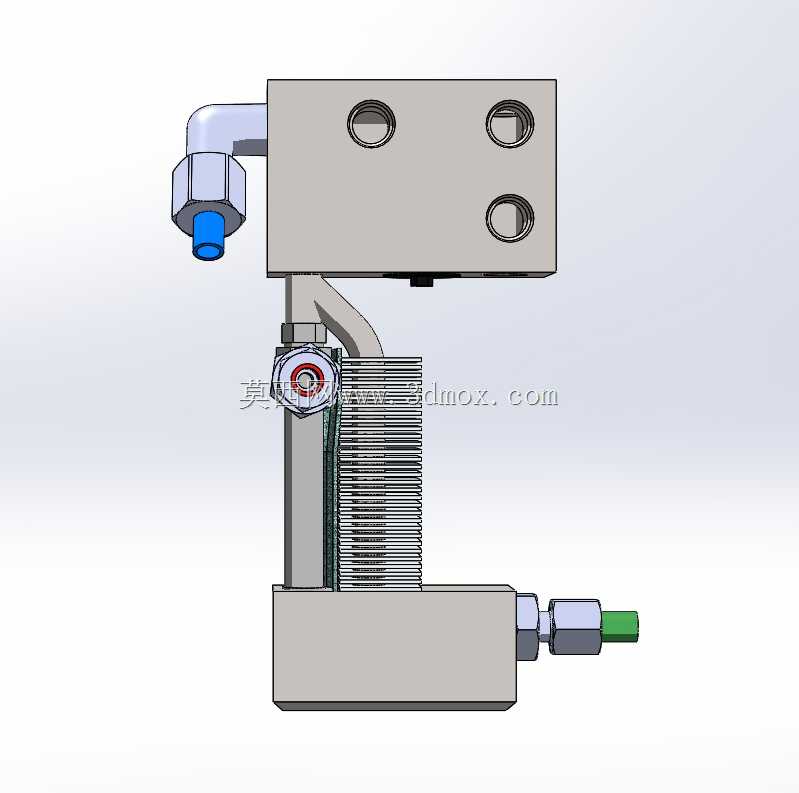

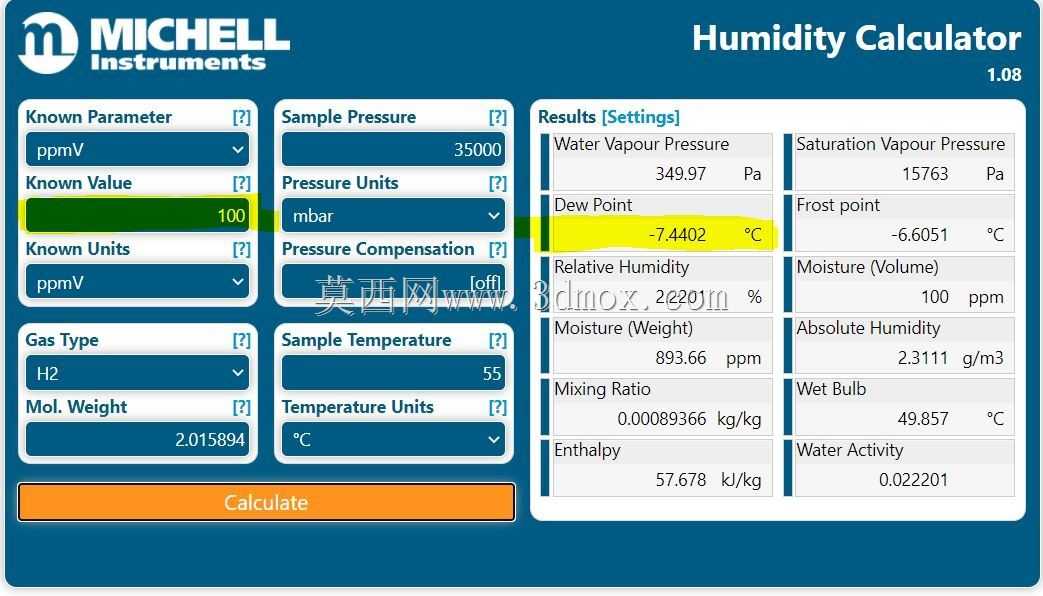

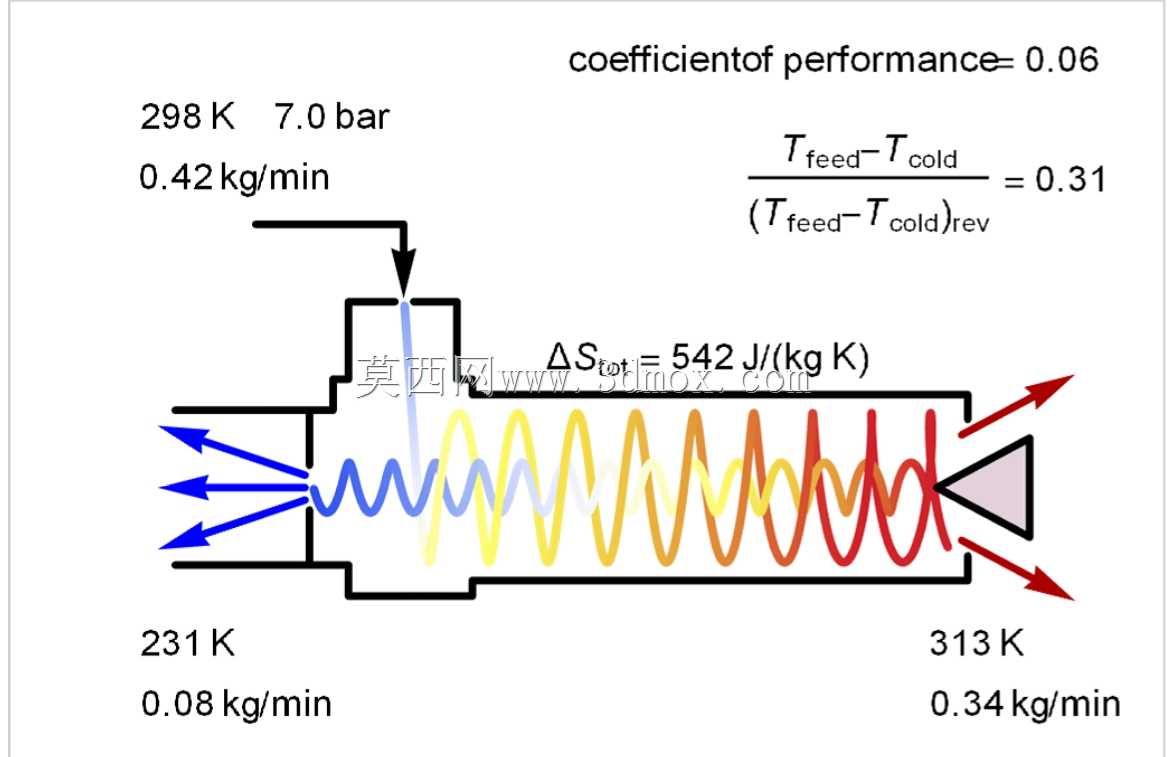

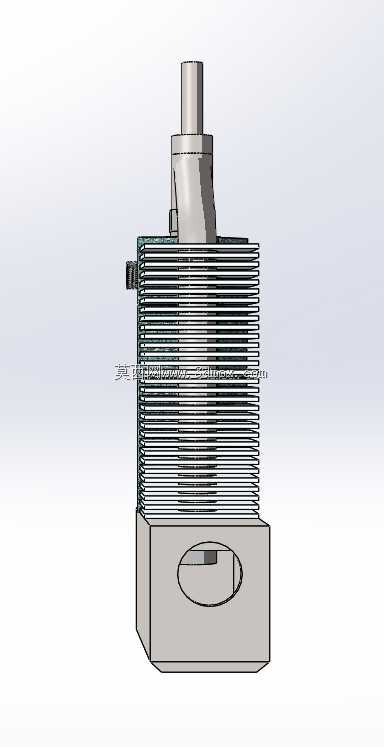

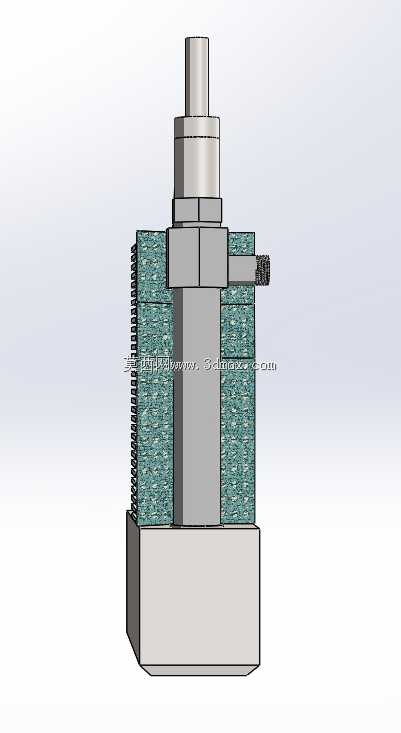

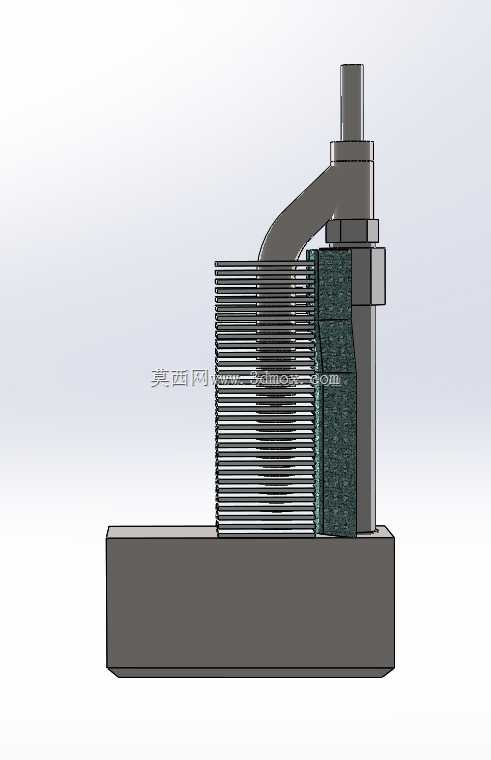

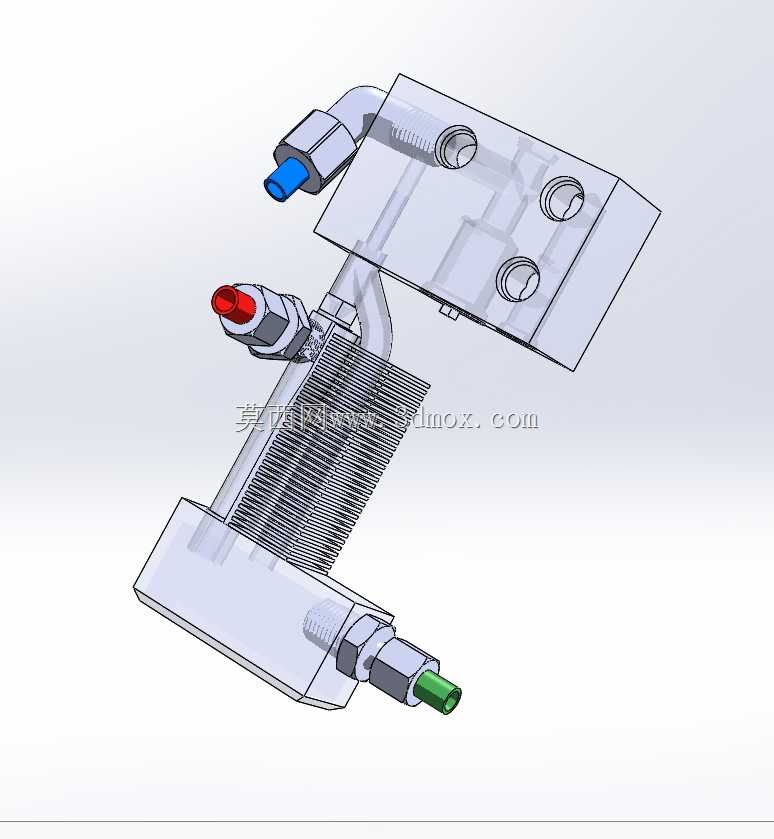

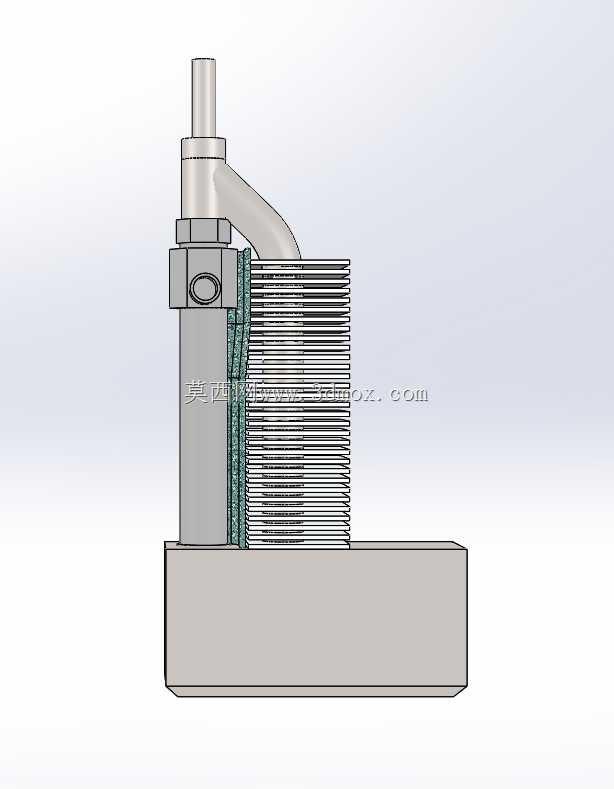

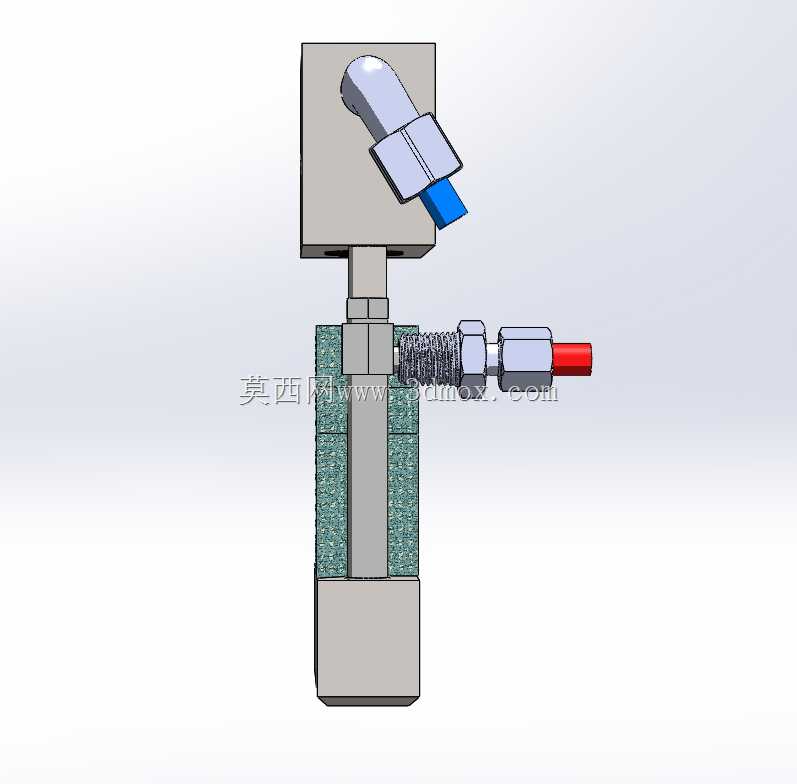

在压缩空气后处理、小型气动系统气源净化、密闭空间局部除湿这类场景里，传统冷干机往往受限于体积、供电需求难以适配零散点位的除湿需求，这款基于Ranque-Hilsch涡流管效应打造的旋涡捕水装置，恰好填补了紧凑无电式气源干燥的应用空白。整套装置没有任何活动部件，核心依托涡流管的冷热分流效应实现冷凝捕水，压缩空气接入装置后，会在涡流腔内部形成高速旋流，分离出的热气流从一端接口排出，温度最高可达200℃，冷气流从另一端输出，温度可低至-50℃，冷热端之间设置了独立隔热板，阻断冷热流之间的无效热交换，避免冷量通过壳体向外散失，保证冷凝段的温度足够让气流中的水蒸气析出。装置的冷凝段集成了密集的散热翅片结构，增大湿空气与冷表面的接触面积，气流经过低温翅片区域时，其中携带的水蒸气会快速凝结成液态水，顺着翅片表面汇集到集水区域排出，经过干燥的冷气流则从指定接口输出，整套流程不需要额外接入电力输入，仅靠压缩空气自身的压力能就能完成除湿作业，实测可将压缩空气中的含湿量从12000ppmv降至100ppmv以下，满足多数气动元件、精密气路的气源干燥要求。从结构设计来看，装置采用一体化安装基板设计，基板上预留了三个标准安装孔位，可直接通过螺栓固定在设备机架或者安装面板上，不需要额外设计复杂的安装支架，三个接口均采用标准外螺纹快插接头设计，分别对应压缩空气进气、热流排气、干燥冷气输出三个通路，不同颜色的接头标识可以避免安装时接错管路，降低现场装配的出错概率。安装边界上，整套装置的主体结构沿基板平面布局，翅片部分垂直于基板向外延伸，安装时需要预留足够的通风空间保证散热翅片的空气流通，避免热流排气端的热风被阻挡回流，影响涡流管的制冷效率；接口位置的布局充分考虑了管路走线的便利性，三个接头分别朝向不同方向，适配不同走向的气路连接，减少管路弯折带来的压力损失。不同于传统的吸附式干燥装置，这款捕水器不需要定期更换吸附材料，也没有运动部件的磨损损耗，日常维护仅需要定期清理翅片表面的积尘，保证换热效率即可，非常适合在无供电条件的野外气动设备、小型实验室气路、点式工位气源净化这类场景下使用，设计时充分考虑了工业现场的安装兼容性，整体结构紧凑，不需要占用太大的安装空间，可直接集成在现有气动系统的管路上，不需要对原有气路做大规模改动。
