管道内壁清理用刷式清管装置结构

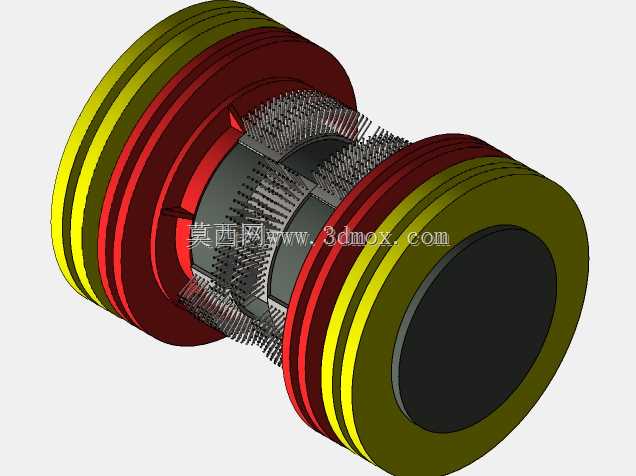

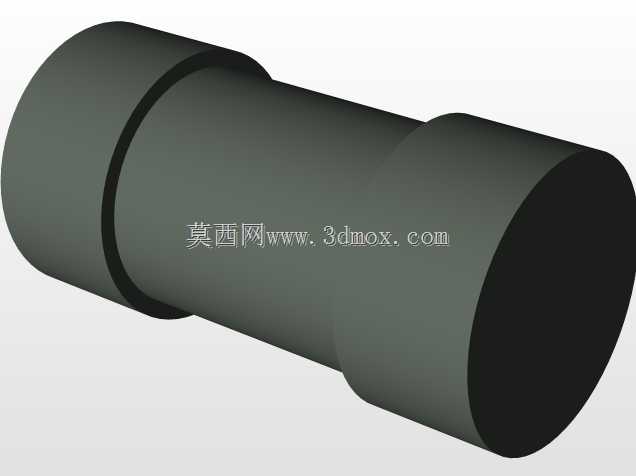

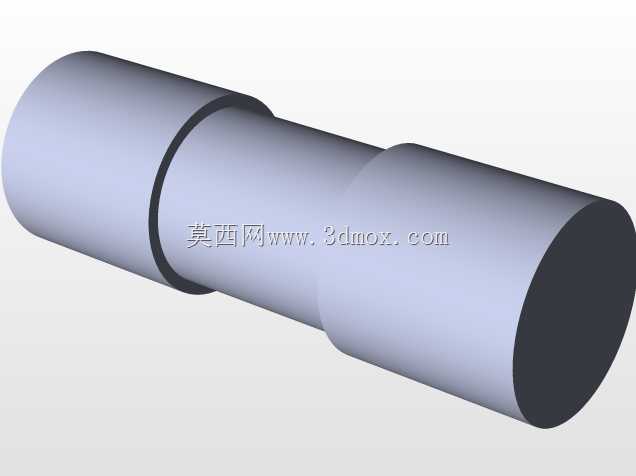

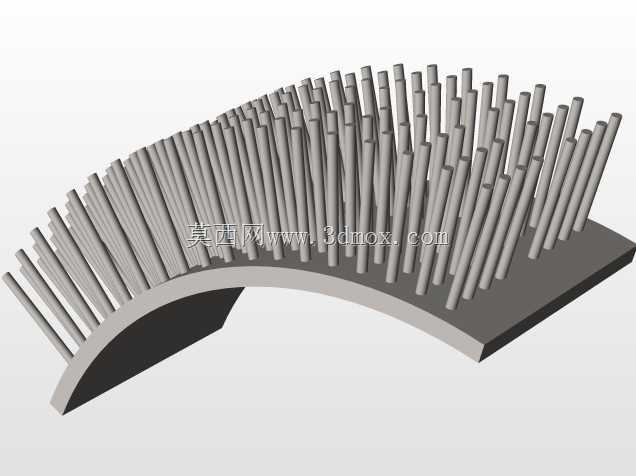

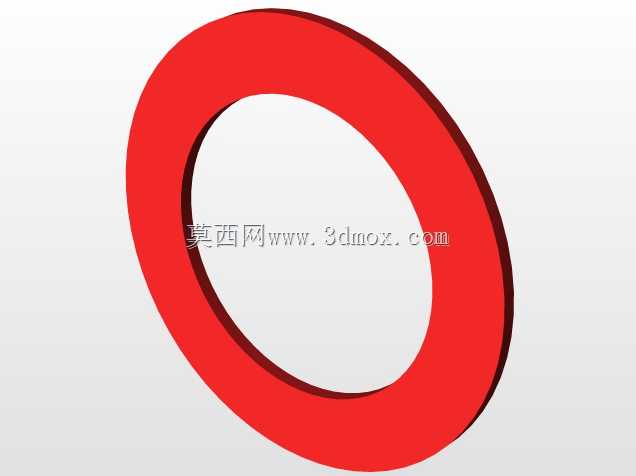

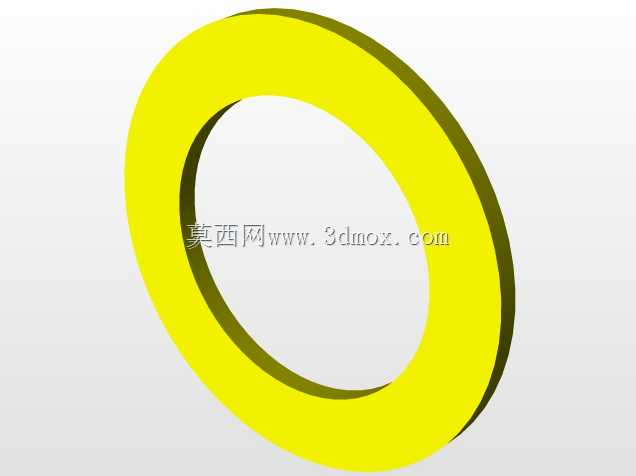

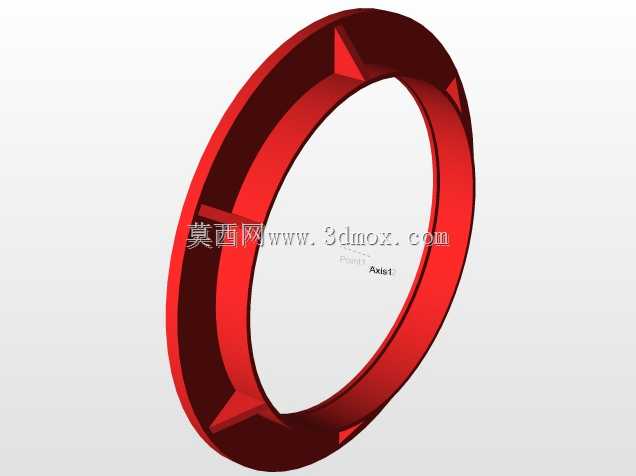

在长输油气管道、市政给排水管线、工业工艺输送管道的预调试与日常运维作业中，管道内壁积存的铁锈、轧制氧化皮、施工残留沙粒、输送介质析出的蜡质、有机沉积物、泥浆以及各类氧化物异物，会直接降低管道输送效率、增大介质输送阻力，甚至会堵塞管线仪表、损伤下游泵阀设备，刷式清管装置就是针对这类工况开发的内壁清理作业部件。该装置整体为同轴圆柱式结构，两端设置有多道不同直径的密封导向盘，导向盘采用阶梯式直径差设计，能够适配一定范围内的管道内径偏差，在管道内行进时可自动对中，避免毛刷偏磨导致的清理盲区，同时多道盘体形成的密封腔可借助管道内输送介质的压力差为装置提供行进动力，无需额外配置牵引设备。装置中部的作业段沿圆周方向均匀排布多组硬质毛刷束，毛刷采用倾斜嵌装的固定方式，相邻刷束的排布角度相互错开，能够完整覆盖管道内壁的整个圆周面，不会出现条状清理遗漏区域；刷丝选用耐磨耐蚀的合金材质，既可以刮除附着力较强的硬质氧化皮与锈层，又不会过度刮伤管道内壁基材，适配碳钢、不锈钢等多种材质的管线作业。从设计逻辑来看，该装置的整体外径尺寸严格匹配对应公称通径的管道内径要求，两端导向盘的外沿做了圆弧过渡处理，能够顺利通过管道的平缓弯管段，不会出现卡堵问题；装置的轴向长度经过优化，在保证刷束有效作业长度的前提下控制整体尺寸，降低弯管通过时的卡滞风险。不同于传统的皮碗式清管器仅能推送管内松散积液与杂质，该刷式结构可通过刷丝的机械刮擦作用，去除附着牢固的管壁垢层，既可以在新管线投产前的预调试阶段，清除施工过程中残留的焊渣、沙土、锈蚀杂质，也可在在役管线的周期性清管作业中，定期清除管壁积存的蜡质、泥浆与沉积物，保障管道输送效率与介质洁净度。建模过程中重点还原了刷束的排布角度、导向盘的层叠结构以及各部件的同轴装配关系，可直接用于清管作业的结构验证、作业模拟以及选型参考，帮助设计人员校核不同管径下的清管器尺寸匹配度，预判弯管通过性与清理覆盖范围。
