班迪墨水怪卡通形象三维造型设计

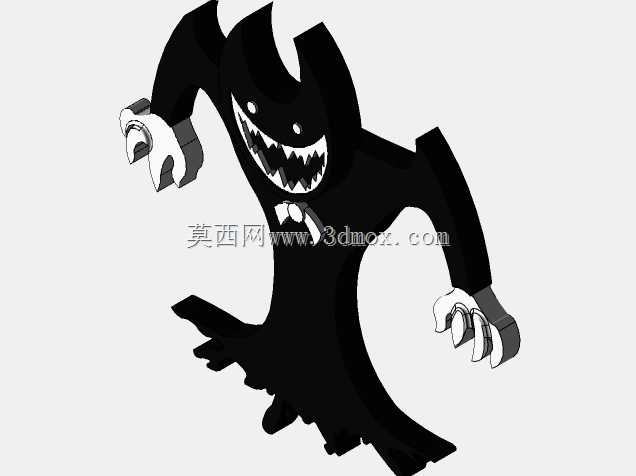

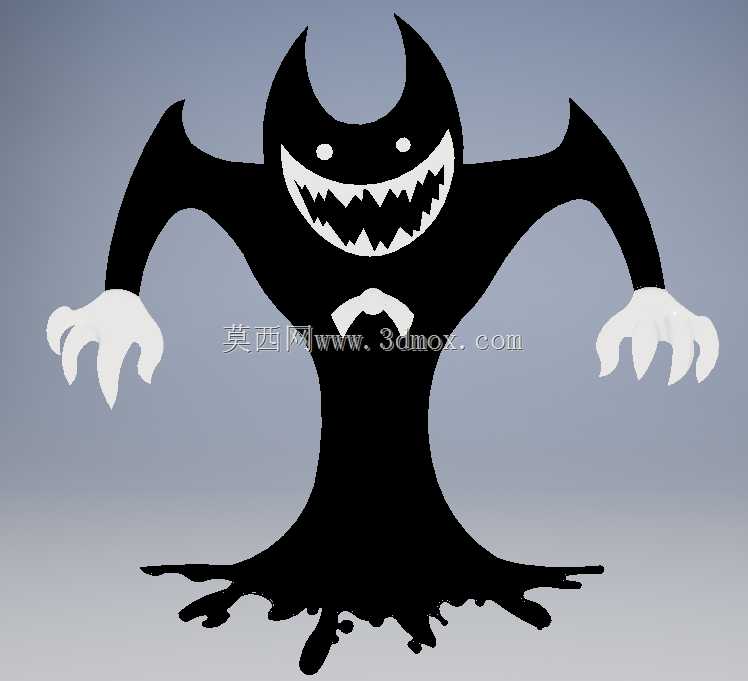

该造型原型取自经典卡通IP中的墨水恶魔形象，整体采用墨滴扩散式的下宽上窄结构，底部做不规则溅墨边缘处理，还原墨水在纸面晕染散开的自然形态，无需额外安装底座即可平稳放置在平面台面上，适配潮玩手办、主题展陈、IP衍生周边开发等多个应用场景。从结构设计层面看，整体造型做了一体化无拼接处理，头部双角采用对称式流线曲面过渡，角尖做微小圆弧倒钝处理，避免3D打印或开模生产时出现尖角应力集中导致的破损问题；面部齿列采用等距锯齿状排布，每颗齿的边缘做0.2mm的微小圆角，既保留狰狞的卡通视觉效果，又能避免生产过程中出现飞边、断齿的缺陷。躯干部分从头部向下逐步增宽，至底部溅墨区域达到最大宽度，整体重心落在底部几何中心位置，经重心校核，倾斜15度范围内不会发生倾倒，满足桌面摆件的放置稳定性要求。手臂部分采用向外舒展的大曲率弯曲结构，手部为三指卡通手型，手指末端做圆润处理，手臂与躯干的连接位置做G2连续曲面过渡，无明显折角，既保证外观的流畅性，也能降低数控加工或3D打印时的支撑添加量，减少后处理工作量。在设计思路上，全程围绕卡通IP的辨识度做结构还原，同时兼顾实体化生产的工艺可行性：所有外凸结构的拔模斜度控制在3度以上，无倒扣结构，若用于注塑生产可直接采用两板模结构，无需额外设计抽芯机构，能有效降低模具开发成本；若用于光敏树脂3D打印，仅需在手臂下方添加少量树状支撑，打印完成后支撑去除难度低，表面打磨工作量小。外形尺寸方面，整体高度可根据使用需求等比例缩放，常规手办尺寸设定为150mm总高时，底部最大宽度为120mm，手臂展开总宽度为180mm，手部距离放置平面的高度为65mm，所有曲面的最小曲率半径不小于1.5mm，满足主流3D打印、注塑、树脂翻模等工艺的最小成型尺寸要求，不会出现薄壁、细柱断裂的问题。该造型除了用于潮玩手办生产外，还可适配主题乐园的装饰摆件、游戏周边的数字资产、文创产品的外观原型等场景，结构上预留了背部挂孔的改造空间，若需要做成墙面装饰件，仅需在背部凹陷位置增加挂台结构即可，无需改动整体外观曲面，拓展性较强。
