8寸至12寸900磅级可调阀间距管道支架

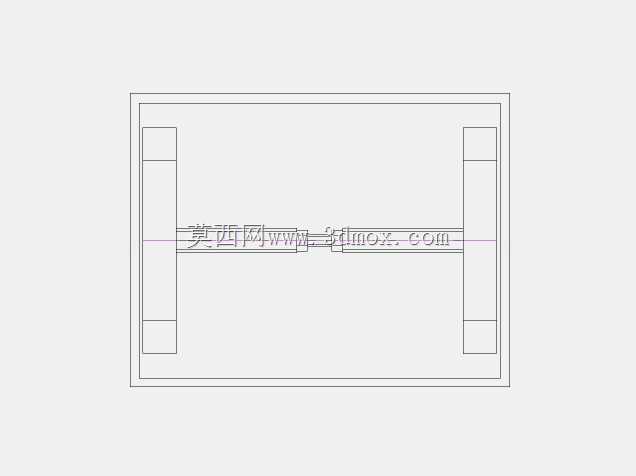

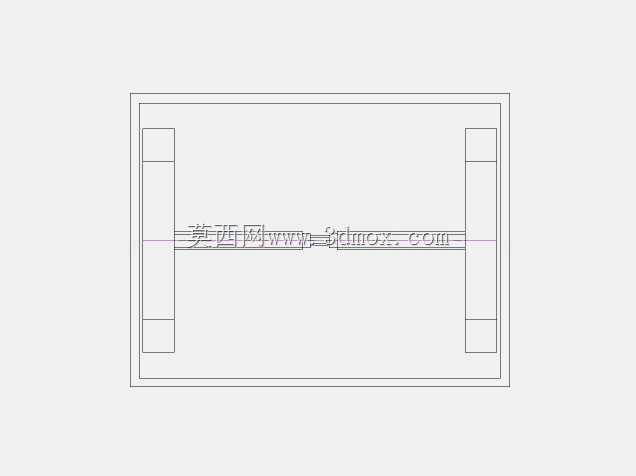

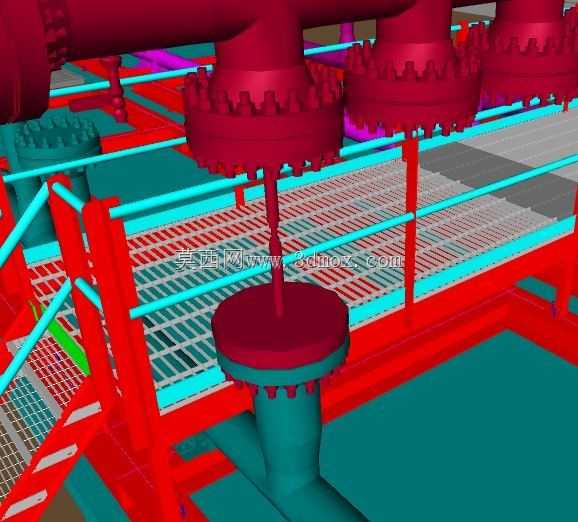

在石化、油气输送的工艺管廊与装置区阀组排布作业中，多通歧管段的阀门安装一直是现场配管的难点——同管段上多台同磅级闸阀、截止阀若采用固定间距支架，不仅会因管道热胀冷缩产生附加应力拉扯阀件密封面，还会给后期运维的扳手操作空间、保温层包覆预留带来诸多限制，这款适配8"-12"管径、900#压力等级的可调间距支架，正是针对这类高压阀组安装场景开发的配套支撑构件。从结构设计逻辑来看，这款支架没有采用传统一体式焊接托架的形式，而是将阀件承托位与主框架的连接设计为可滑移调节结构，主支撑框架采用型钢拼接成型，底部预留与管廊横梁、设备基础预埋板匹配的安装孔位，横向调节槽道沿管道轴向通长布置，单组支架可同时承托3台以上同排布置的高压阀门，调节范围完全覆盖8寸到12寸管径阀件的常规安装间距要求，既可以满足同管径阀组等距排布的安装规范，也能适配异径阀组错位安装的现场需求。实际安装作业中，支架的安装边界需要提前匹配现场管廊的层间净高，这款支架的承托面高度可通过底部的支撑垫块做小幅微调，适配不同管径阀件的底部净空要求，避免阀件底部排污口、导淋管与支架结构产生干涉；承托位与阀门接触的位置预留了绝缘垫片安装槽，可直接配套管道阴极保护的绝缘构件，无需现场额外切割焊接支架结构。从功能特性上看，可调式的间距设计能抵消管道运行过程中产生的轴向位移，避免支架对管道形成硬限位造成的应力集中，同时在阀组检修更换时，无需整体切割拆除支架，仅需松开对应承托位的紧固件即可调整位置留出检修空间，大幅降低后期运维的改造成本。设计过程中充分考虑了高压阀组的承重要求，单组承托位的载荷冗余完全覆盖900磅级阀件满配保温层、配对法兰及紧固件的总重量，框架的抗弯、抗剪参数均符合高压工艺管道的支撑设计规范，滑移面采用耐磨衬层减少长期位移产生的结构磨损，避免支架运行过程中出现卡涩、偏移问题。在三维建模阶段，这款支架的所有安装孔位、调节槽道尺寸均与Cadworx元件库内的标准高压阀件、管道构件做了匹配约束，导入整体管廊模型时可直接实现参数化装配，无需反复调整配合间隙，能有效提升高压阀组段的三维排布效率，减少现场配管的错漏碰缺问题。
