带报警传感器玻璃转子流量检测装置

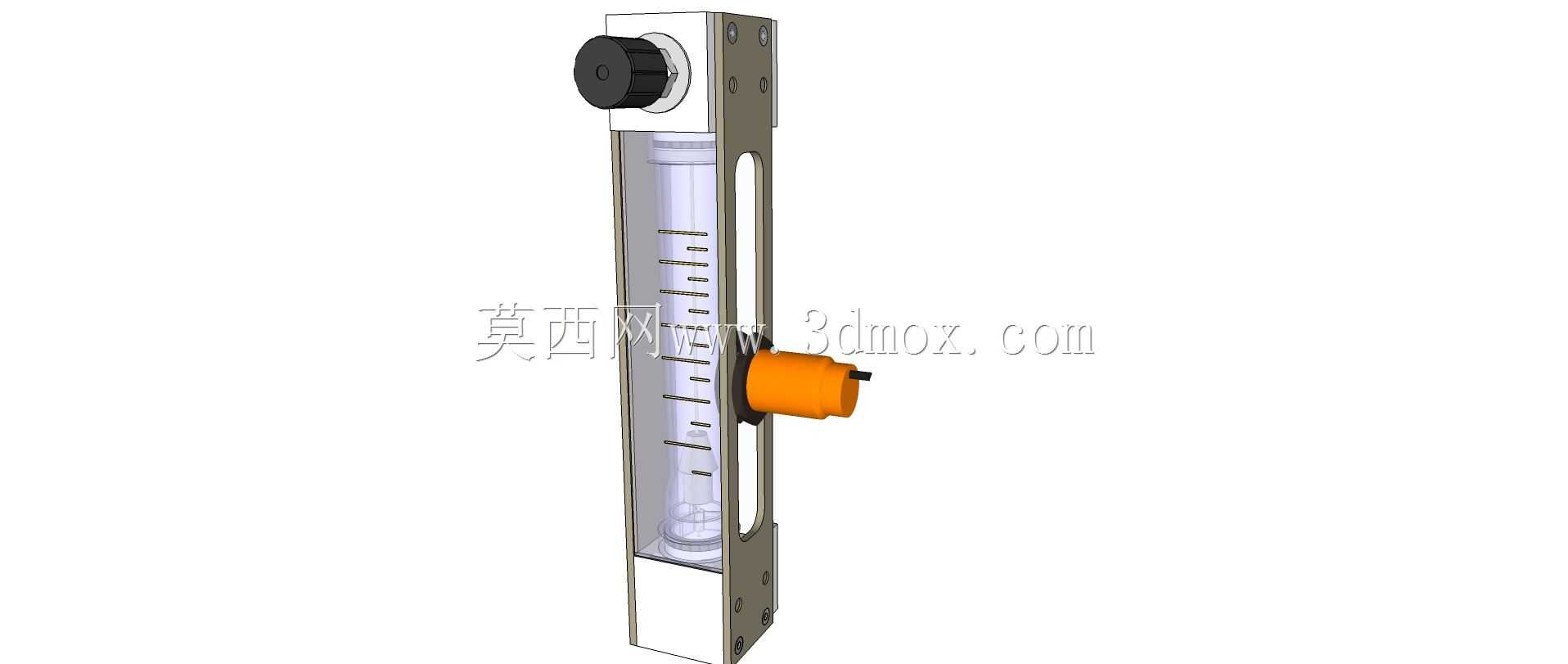

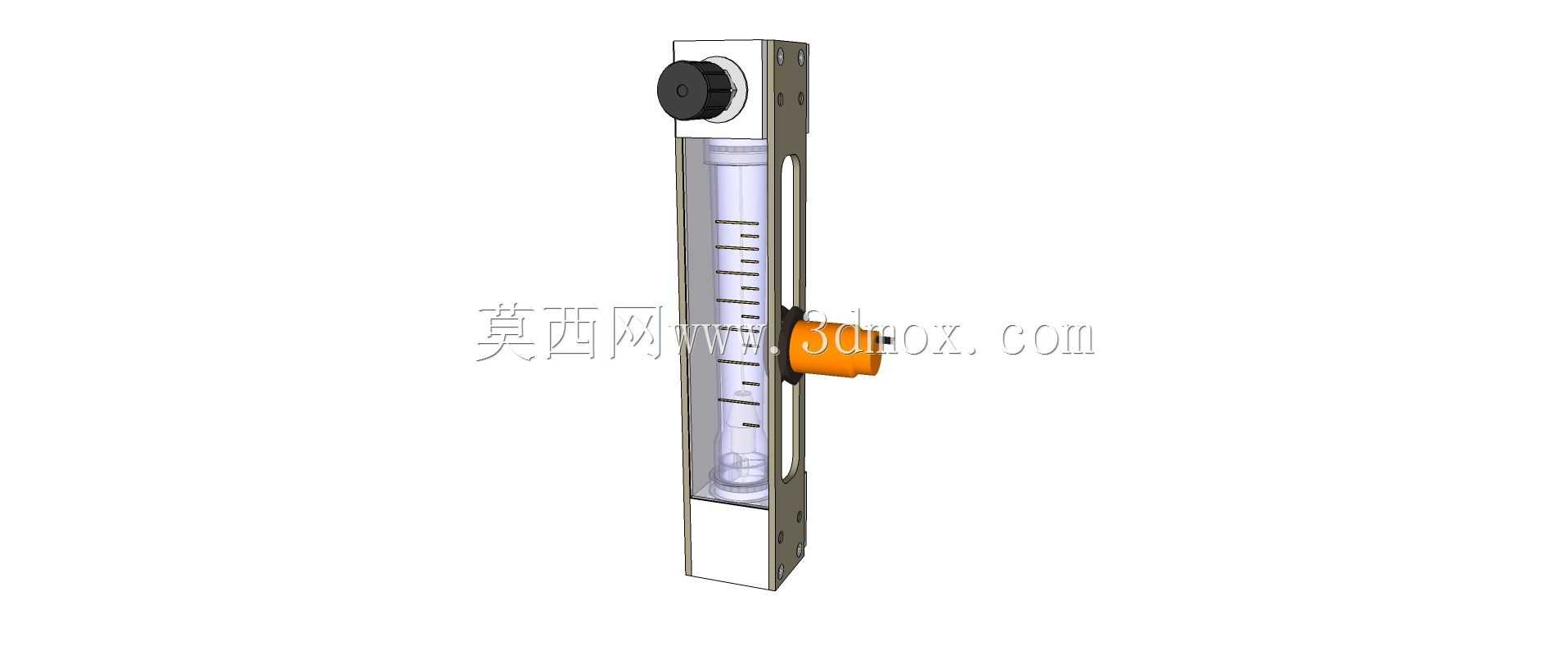

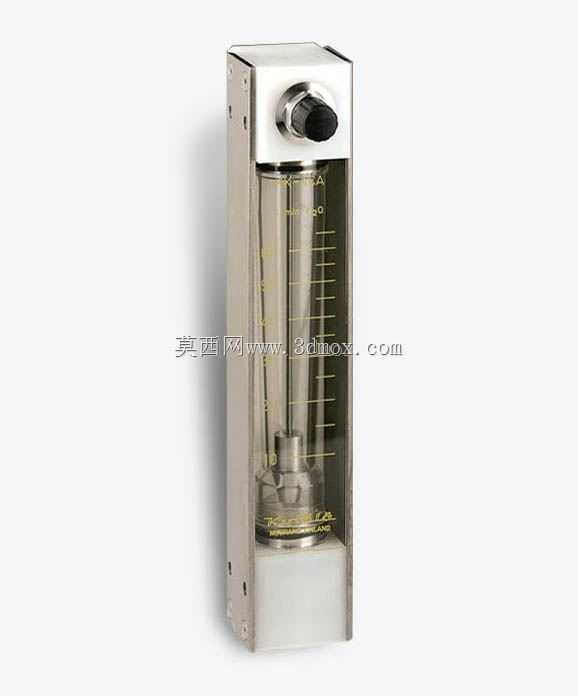

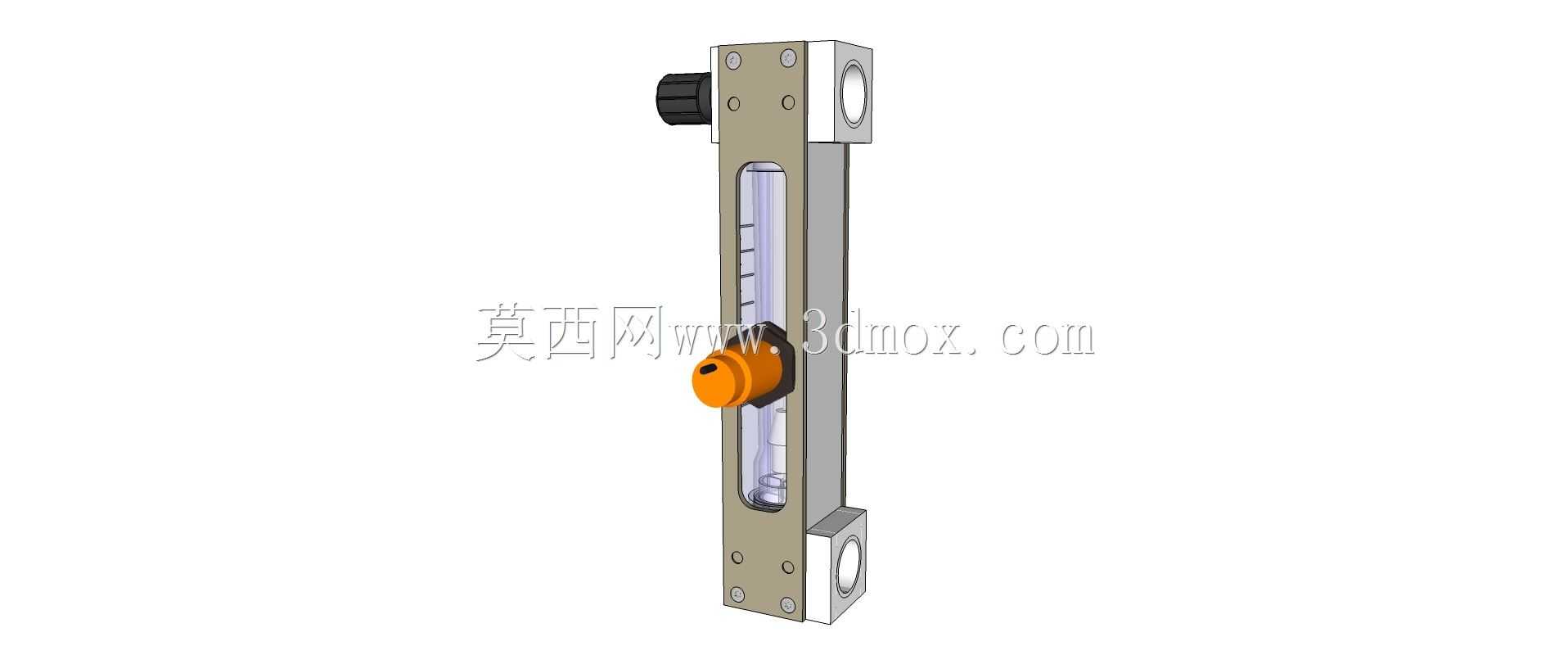

在中小型水处理管路、实验室流体输送系统、小型化工配料支路中，这类玻璃转子流量计的出镜率一直很高，它不需要复杂的外接供电就能直观读取瞬时流量，搭配侧装的报警传感器后，还能在流量超出设定区间时输出开关信号，给后端控制系统传递预警信息，避免管路断流或者超量输送引发的工艺问题。从结构设计来看，这款流量计采用金属框架夹持锥形玻璃测量管的结构，金属框架上下端预留了G1英寸的外螺纹连接端，安装时可以直接和同规格的管路内螺纹对接，不需要额外制作过渡转接件，框架侧面开有长条观察窗，能全程看到管内浮子的位置，对应管壁的刻度线就能快速读取出当前流量值。顶部的黑色旋钮是流量调节部件，转动旋钮时会带动内部的阀杆升降，改变管路通流截面的大小，以此实现管路流量的手动调节，旋钮周边做了防滑滚花处理，戴劳保手套操作时也不会打滑，调节到位后可以依靠旋钮内部的阻尼结构保持位置，不会因为管路振动出现开度漂移。侧装的橙色报警传感器采用非接触式感应设计，不需要和测量介质直接接触，通过检测浮子内置磁钢的位置来判断流量是否达到报警阈值，传感器出线端采用标准接插件连接，布线时可以快速插拔，不需要在现场做接线端子处理。设计这款模型的时候，首先要保证玻璃测量管和上下端密封座的同轴度，避免安装后玻璃管受侧向应力出现碎裂风险，金属框架的安装孔位要和管路中心对齐，上下连接端的螺纹轴线偏差控制在0.1mm以内，防止安装后出现管路别劲的问题。传感器的安装位置可以沿着框架侧面的导轨上下滑动，用户可以根据实际需要的报警流量点调整固定位置，调整到位后用侧面的紧定螺钉锁死即可，不需要额外加工安装孔。从安装边界来看，这款流量计整体为细长立式结构，安装时需要保证测量管处于垂直状态，倾斜角度不能超过5度，否则浮子会和管壁摩擦导致测量误差变大，设备前后端最好预留不小于5倍管径的直管段，减少管路涡流对浮子稳定性的影响，传感器侧方需要预留至少30mm的接线空间，方便后期维护时插拔线缆。日常使用中，玻璃管内壁如果附着介质杂质，可以拆下上下端的密封座直接抽出玻璃管清洗，不需要更换整个流量计，维护成本相对较低，金属框架表面做了喷塑处理，在一般的腐蚀性环境下也能长期使用，不会轻易出现锈蚀掉漆的问题。
