带管路阀门的高压预警检测装置结构

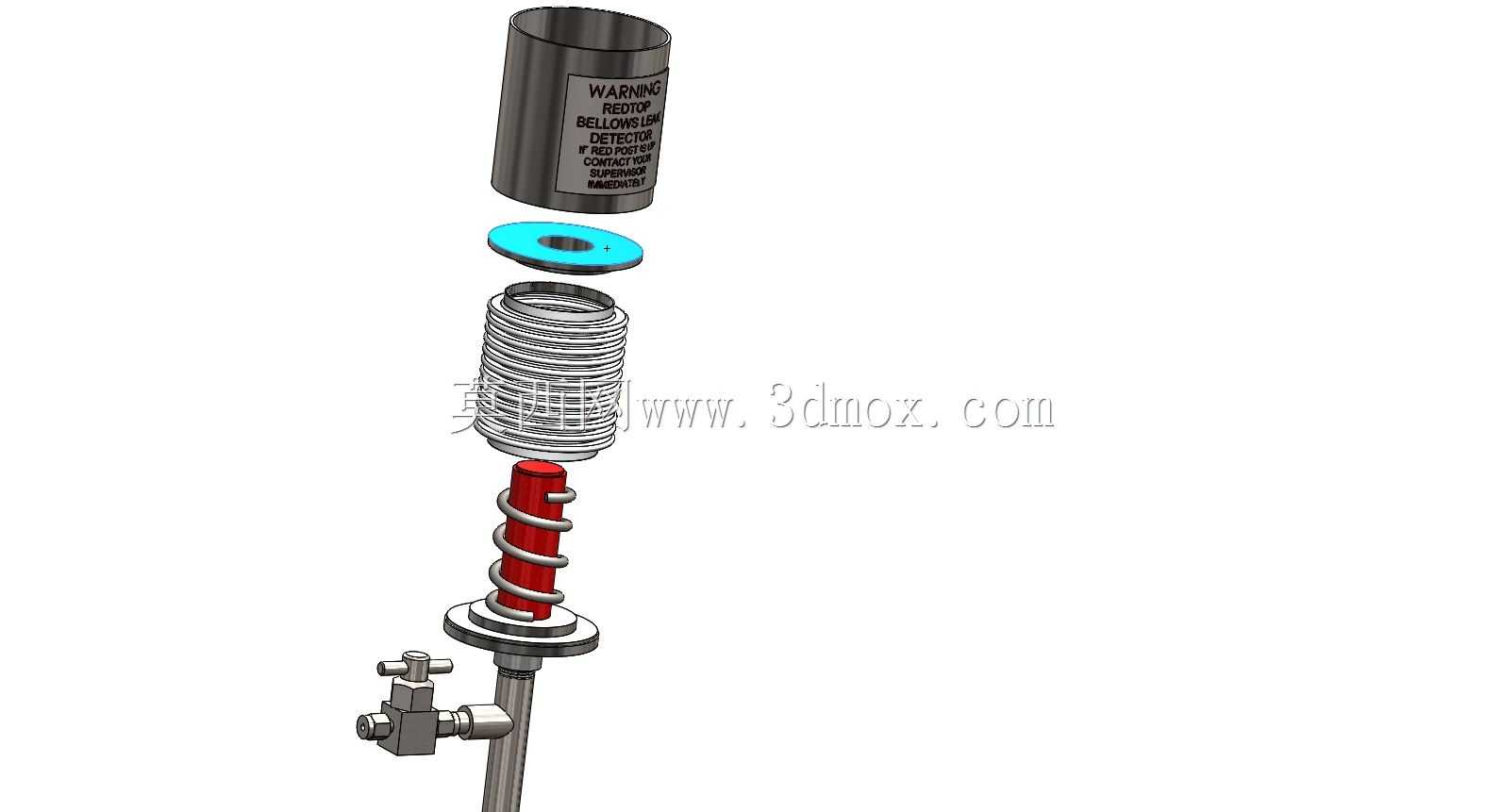

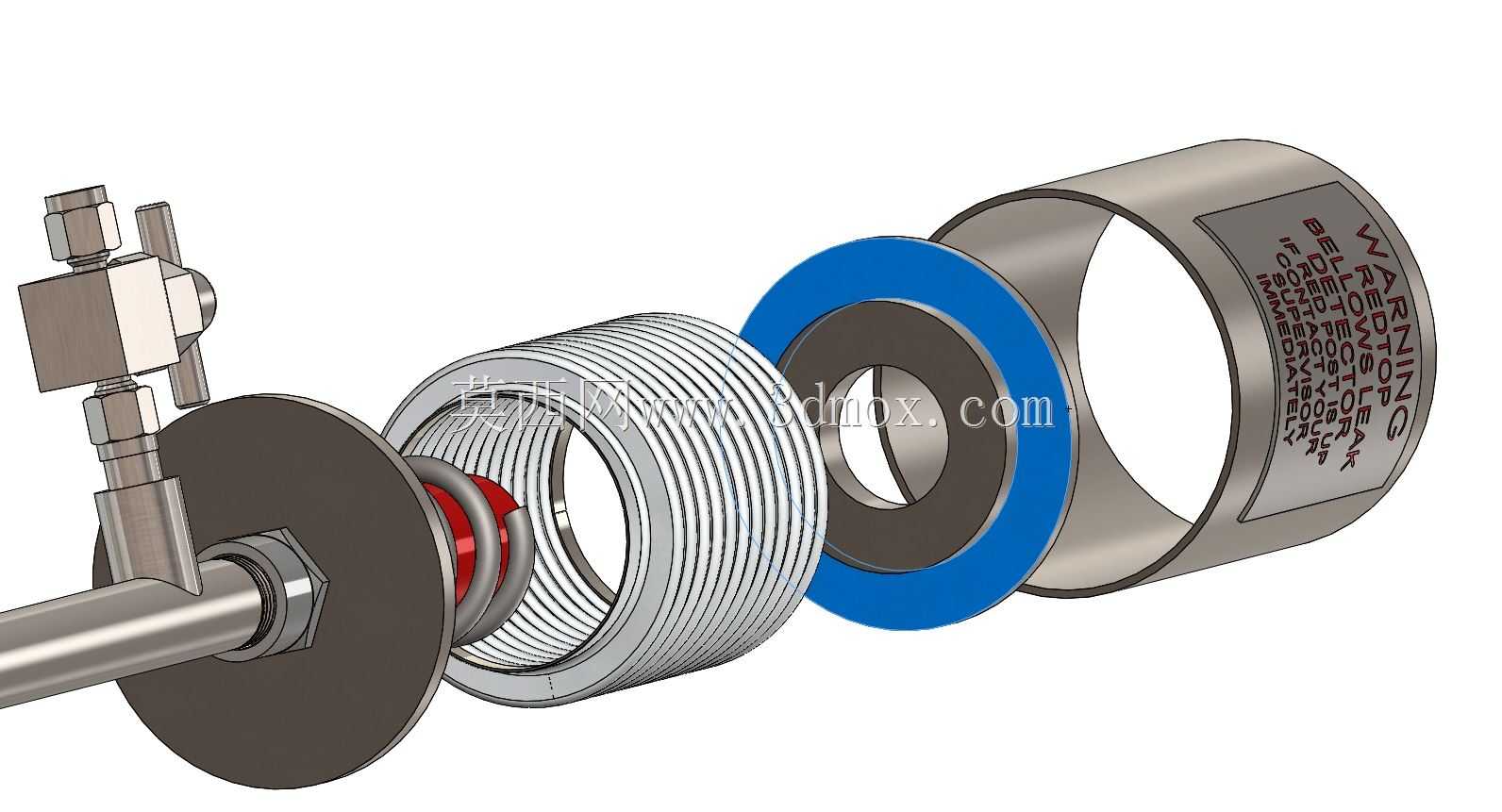

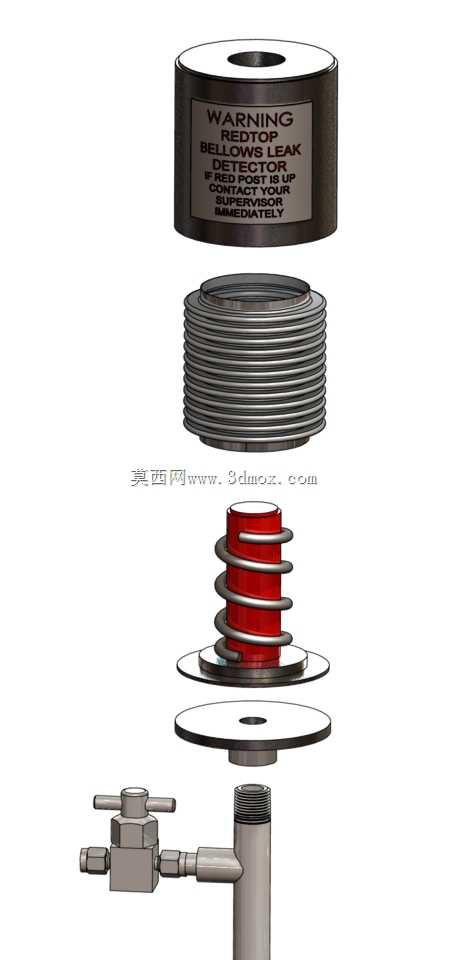

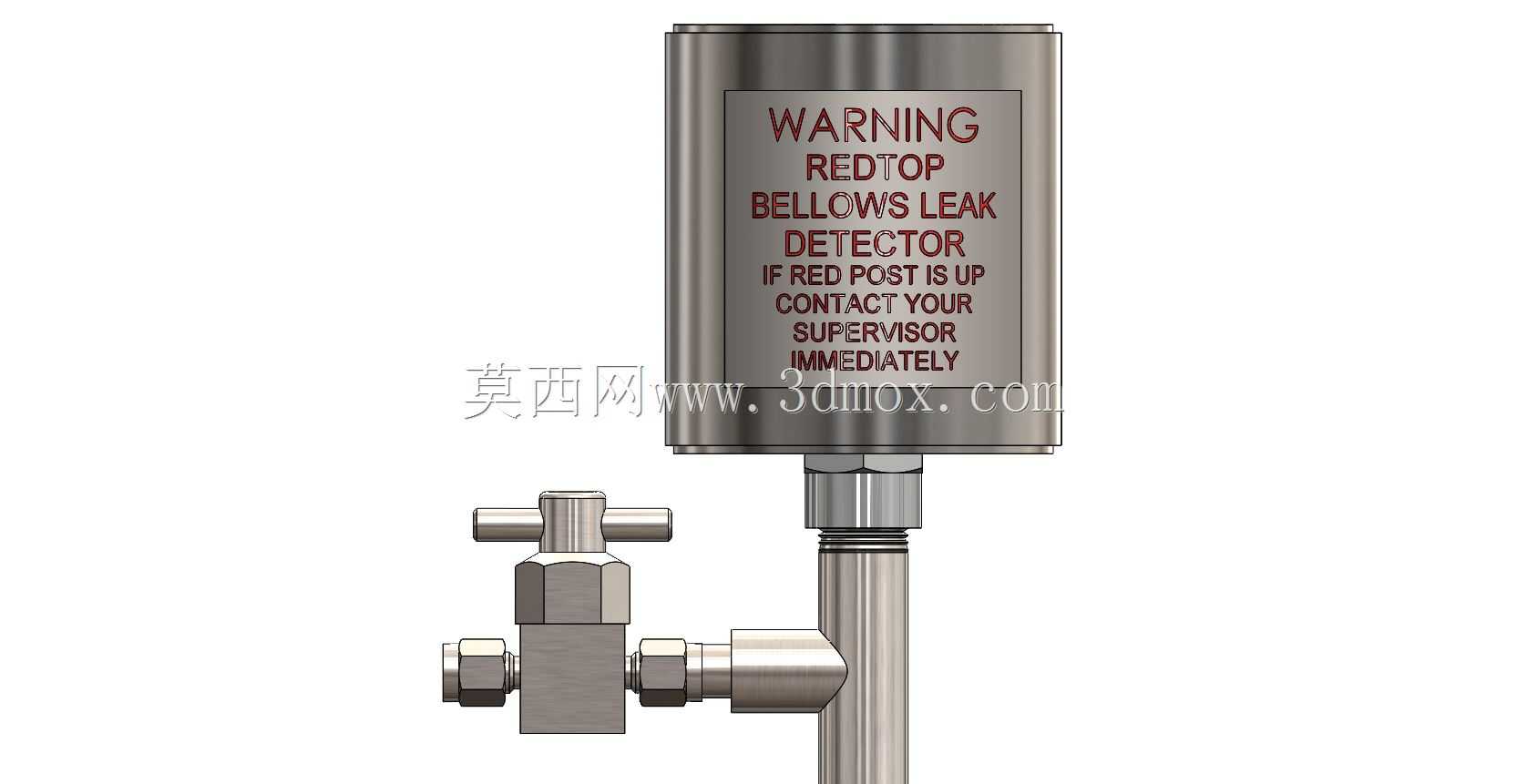

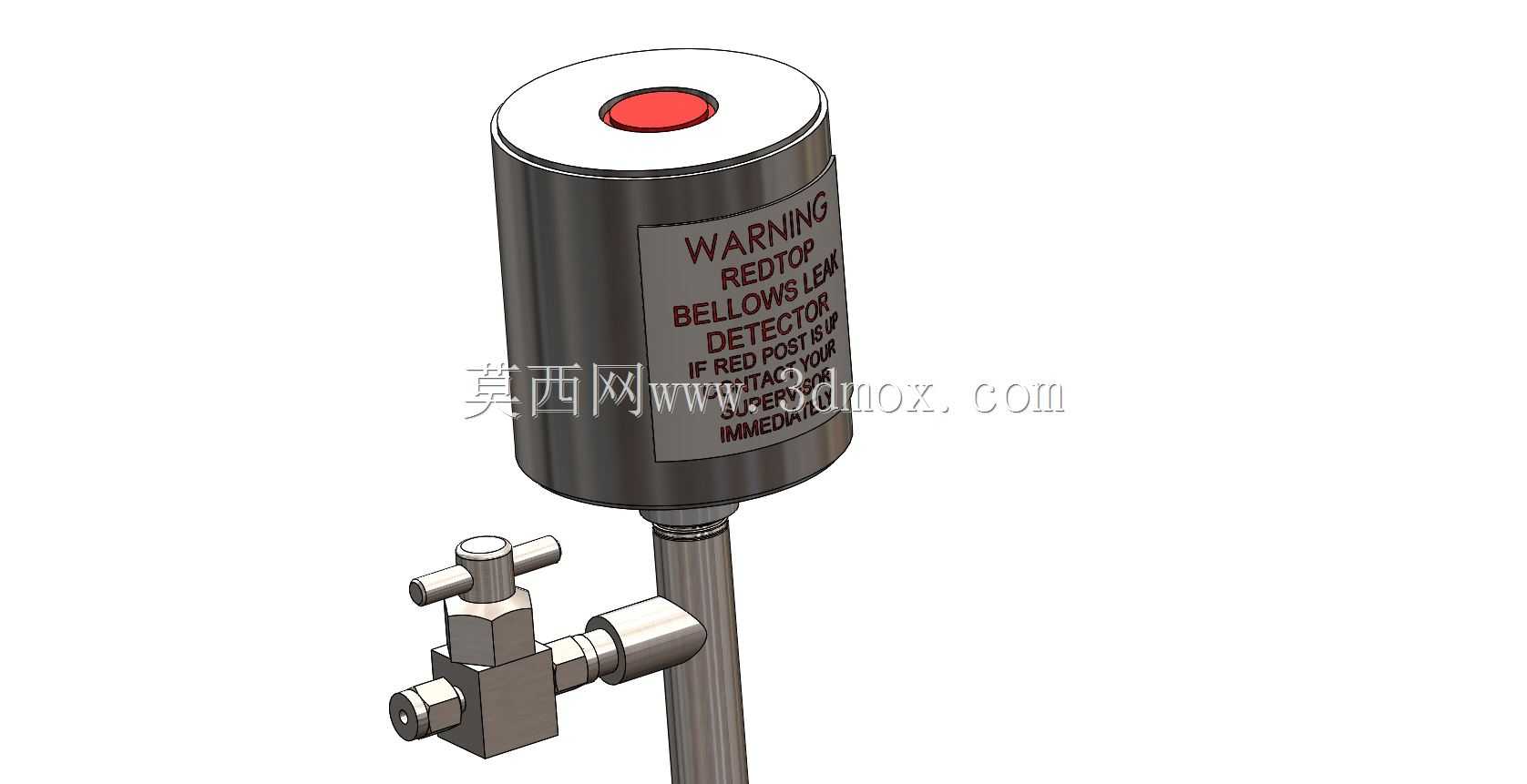

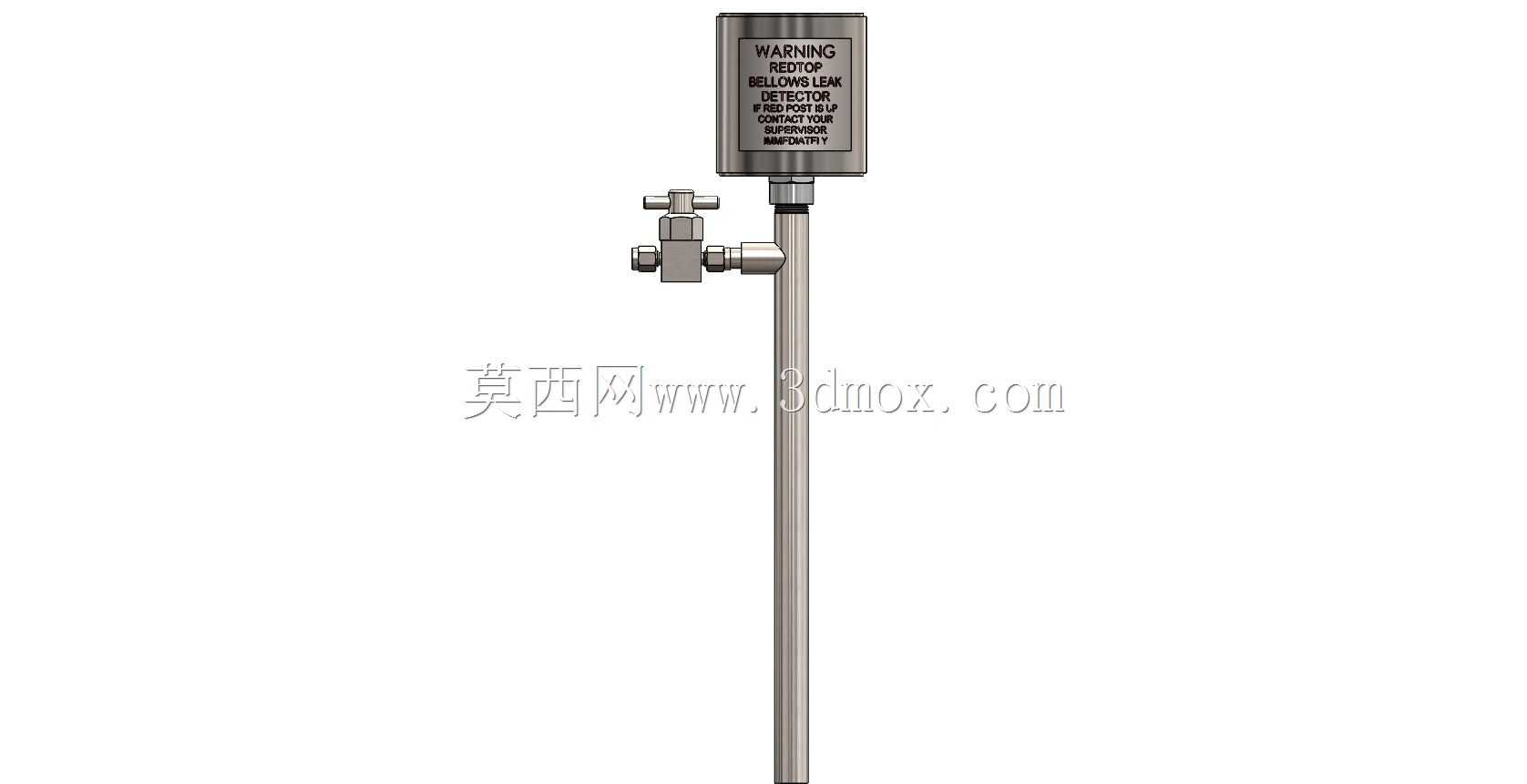

该装置主要应用于高压流体输送系统的泄漏预警场景，常见于特种气体输送管路、高压液压试验台、工业制冷高压回路等对密封可靠性要求严苛的工况中，核心作用是实时监测波纹管密封结构的泄漏状态，当内部密封件出现破损导致压力异常传导至检测腔时，顶部红色指示帽会弹出触发视觉预警，提醒运维人员及时排查故障，避免高压介质泄漏引发的安全事故。从结构设计来看，主体检测腔体采用圆柱形不锈钢壳体结构，表面做拉丝钝化处理，兼顾耐压性能与工业场景下的抗腐蚀能力，壳体侧面蚀刻的警示标识直接标注了预警触发后的操作要求，无需额外粘贴标识牌，避免长期使用后标识脱落。顶部的红色预警按钮采用高饱和醒目标色，在工业车间复杂光照环境下仍具备较高辨识度，触发后会保持弹出状态，直至故障排除后手动复位，避免漏检故障。配套的管路阀门采用针阀式截止结构，集成了三通连接接口，可直接串联在被测管路支路中，无需额外设计转接安装板，阀门的操作手柄采用滚花防滑设计，戴劳保手套操作时也能精准调节开度，不会出现打滑问题。安装边界方面，主体检测腔外径适配常规工业仪表安装尺寸，底部管路接口采用标准外螺纹连接，可直接与同规格卡套接头、焊接接头适配，整体安装占用空间较小，可直接贴邻高压主管道安装，不需要预留过大的操作维护空间，侧面预留的警示标识区域距离安装基准面有足够高度，不会被相邻管路或支架遮挡视线。设计过程中优先考虑了现场运维的实操需求，将预警指示结构设置在装置最顶端，无论从哪个巡检方向都能快速观察到状态，阀门的操作位置朝向巡检通道侧，不需要探身到管路缝隙中就能完成开关操作，检测腔内部的感应膜片采用耐疲劳金属材质，可承受长期压力波动冲击，不会因为管路正常的压力脉动出现误触发。配套的连接管路采用刚性金属管结构，可根据现场安装需求调整弯折角度，不需要额外更换连接管件，阀门与检测腔的连接位置采用硬密封结构，避免额外的密封件老化带来的泄漏隐患，整体结构没有易损的塑料外露部件，可适应车间内的油污、粉尘、温差变化等复杂环境，长期使用不需要频繁更换零部件。
