卧式管壳式换热设备结构设计方案

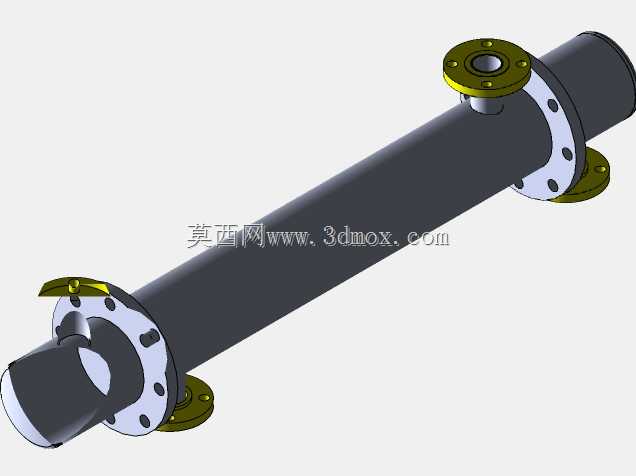

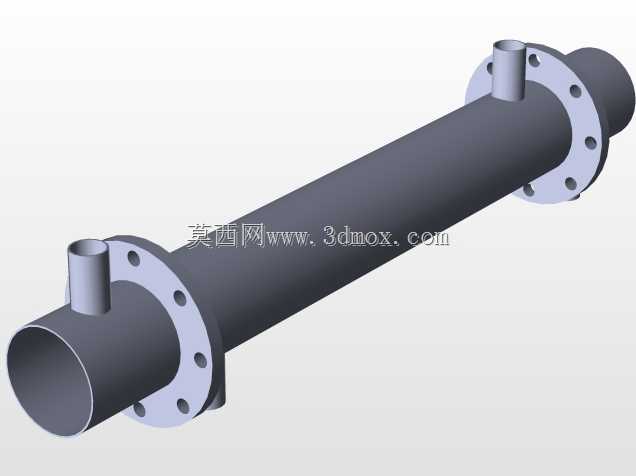

该管壳式换热结构主要面向化工、暖通、能源动力领域的液-液、汽-液换热工况，可作为工艺系统中的热量回收、介质温控核心部件使用，适配不同压力等级的冷热介质输送回路，在集中供热换热站、化工工艺冷却段、液压系统散热回路中都能找到对应应用场景。从结构设计逻辑来看，采用卧式筒体布局能有效降低设备安装后的垂直空间占用，两端的圆形封头采用快拆式连接逻辑，方便后期运维时抽出内部管束做结垢清理、密封件更换，筒体上分布的四个接口分别对应冷热介质的进出通路，设计时已考虑管路对接的安装间距，避免外接管道时出现操作空间不足的问题。内部管束采用平行排布结构，配合折流板引导壳程介质形成紊流，能有效提升换热效率，减少介质在壳程内的流动死区，两端管板与筒体的连接采用焊接密封结构，可承受常规中低压工况下的介质压力，避免冷热介质串流影响换热效果。设备的安装支座采用底部四点支撑结构，每个支座都预留了螺栓固定孔位，安装时可直接与预制的设备基础钢架连接，支撑点的位置经过重心核算，满液运行时不会出现偏载倾覆的问题，筒体与支座之间预留了热膨胀补偿间隙，可适配设备运行时因温度变化产生的轴向形变，避免结构应力集中导致焊缝开裂。在做三维建模时，所有接口的法兰尺寸、筒体壁厚、管束间距都参考通用换热设备的设计规范设定，可直接用于方案阶段的设备布置校核、管路干涉检查，也能作为同类型换热设备改型设计的基础参考框架，建模时还原了内部管束的排布逻辑、封头的密封结构、外部支座的安装尺寸，能直观呈现设备的装配关系与安装边界，方便设计人员快速评估设备在整体系统中的布局合理性，提前预判管路对接、运维操作时可能出现的空间冲突问题。
