Sentry TLR-4225样品冷却换热装置

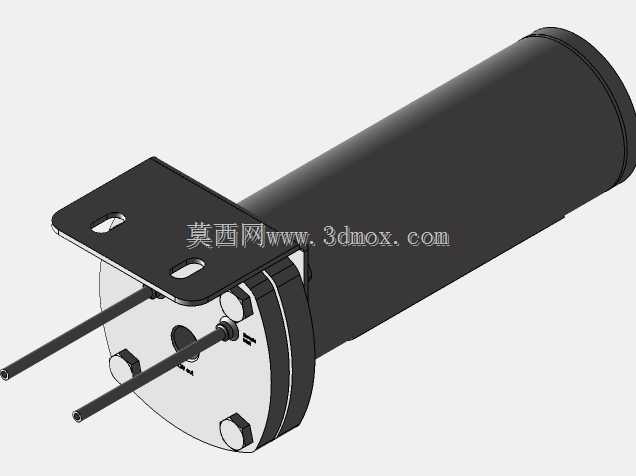

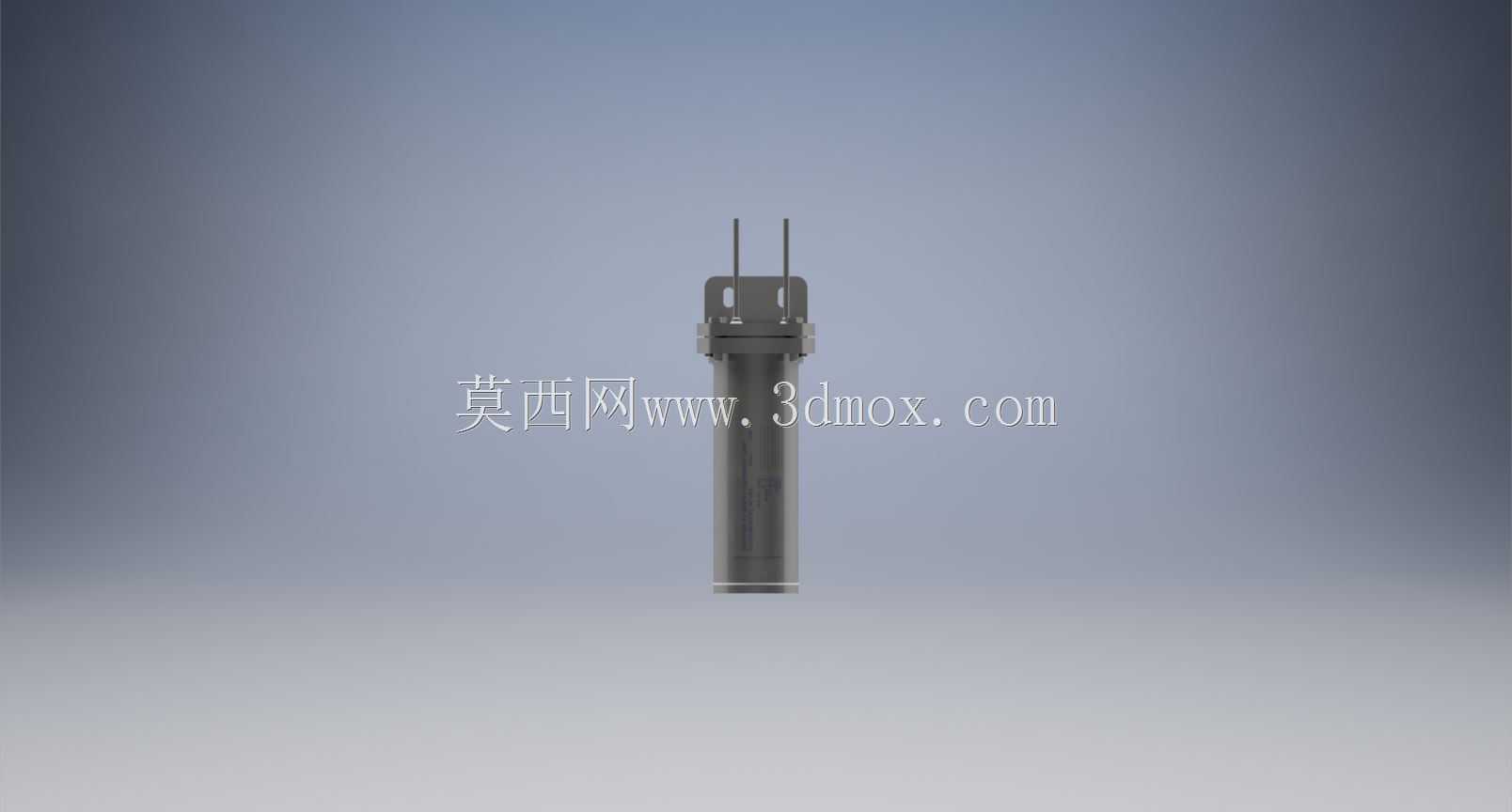

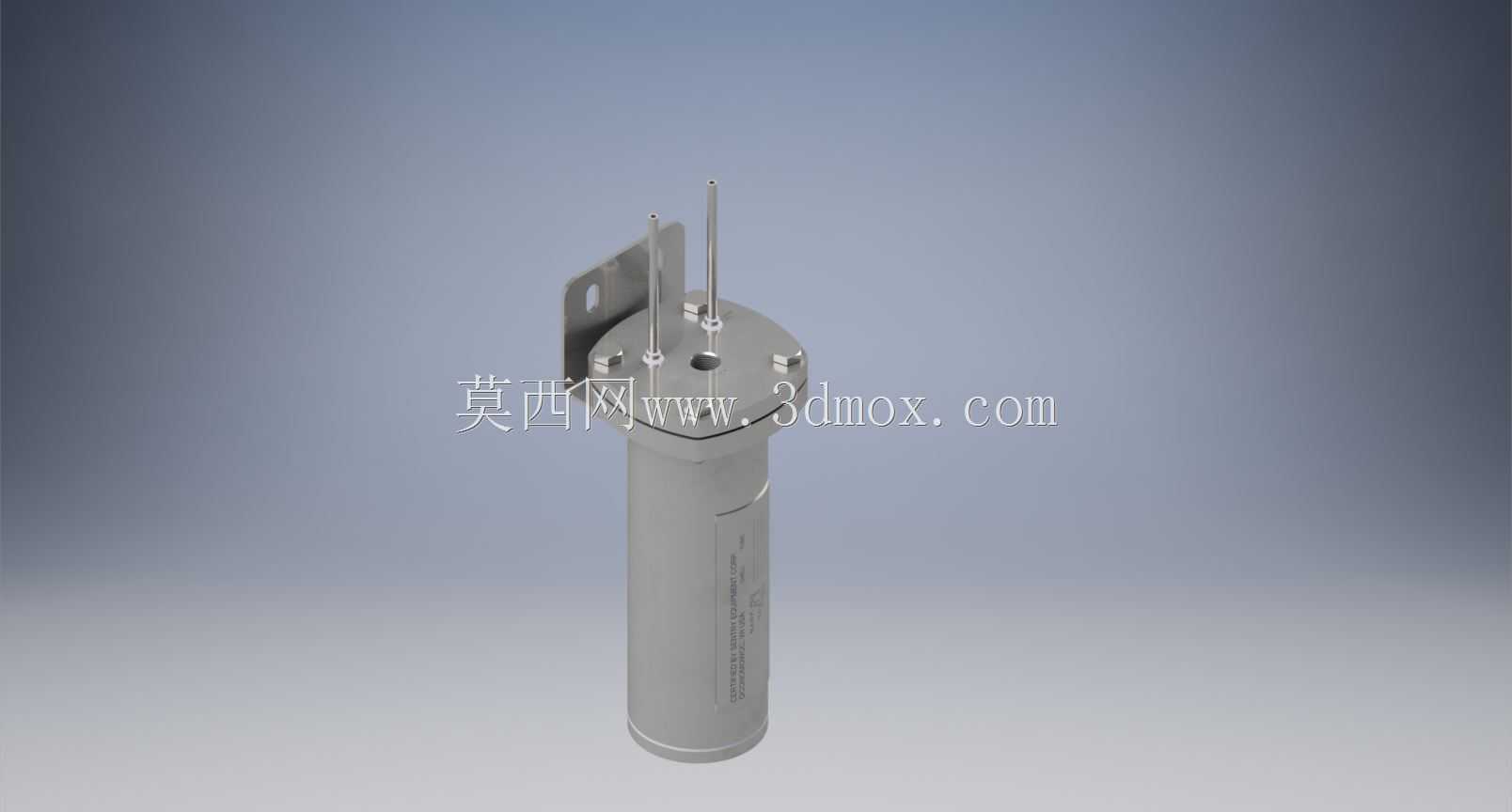

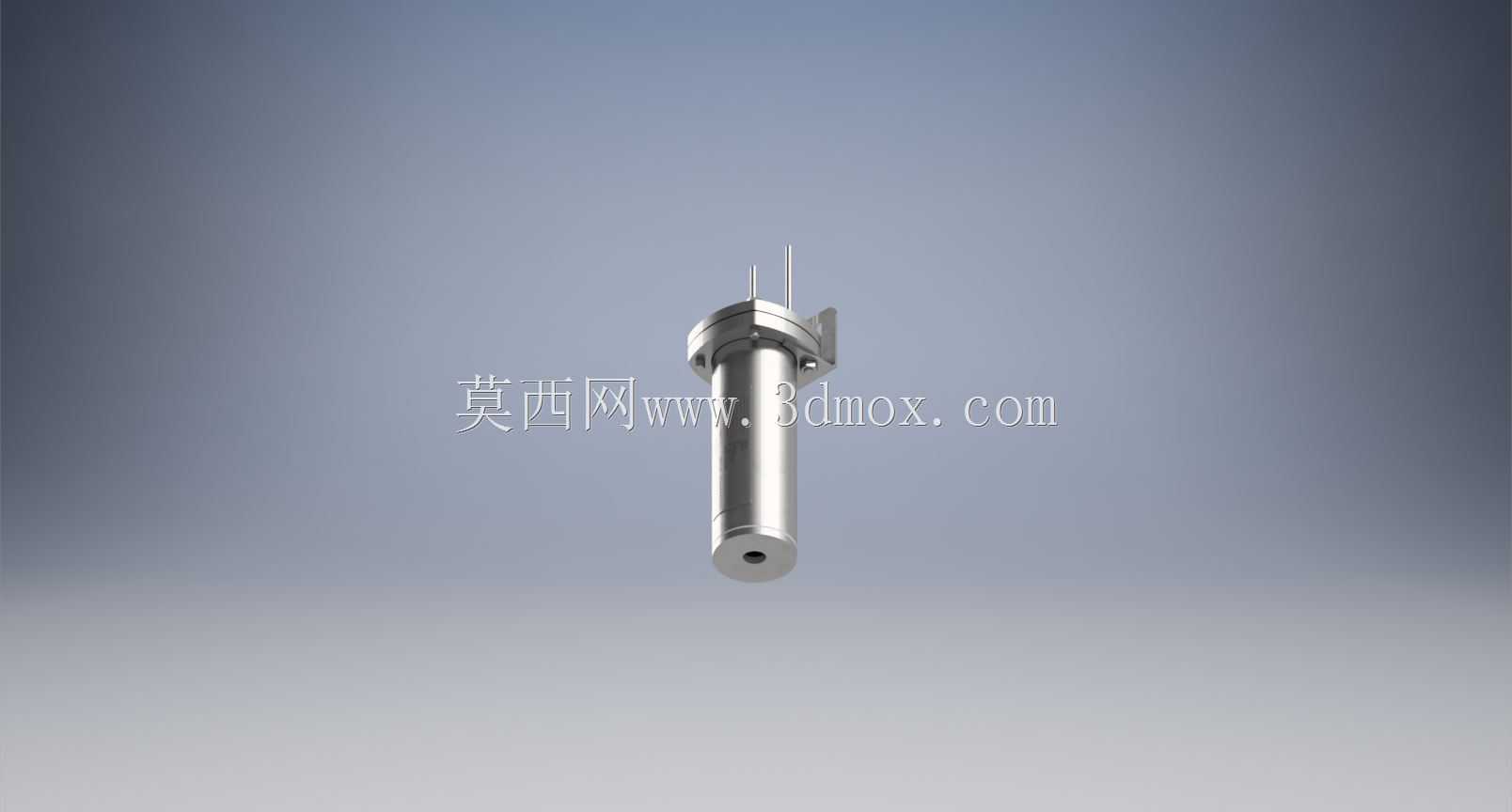

在化工、电力、水处理等行业的工艺流体取样分析环节，样品冷却的可靠性直接决定了后续检测数据的准确性，这款小型管壳式冷却装置正是针对这类场景开发的专用换热部件。从现场安装的适配性来看，该装置采用立式圆柱主体结构，顶部集成安装固定支架与流体接口，整体占用安装空间极小，侧边伸出的两根细管为样品流道接口，主体侧部预留冷却液进出接口，安装时仅需通过顶部支架的安装孔完成壁挂固定，无需额外搭建复杂支撑结构，适配取样点旁的狭小安装空间，不管是新建取样系统的配套安装，还是老旧取样装置的升级替换，都能快速完成装配对接。

设计上采用了小管壳式的紧凑结构，没有冗余的外置部件，待检测的高温工艺样品从顶部接口流入装置内部的换热管侧，冷却液在壳侧流动与管内样品完成逆流换热，这种流道设计能在极小的空间内实现足够的换热效率，将高温样品快速冷却至检测仪表或实验室分析要求的温度区间，避免高温样品损坏在线检测电极，也能防止样品在高温下出现组分挥发、性质变化，保证电导率、pH值等参数检测的准确性。冷却后的样品可直接通过管路输送至在线分析仪表，实现工艺参数的连续实时监测，也可接入取样容器送往实验室做离线成分分析。

从结构细节来看，顶部法兰采用紧固件压合密封，能承受取样系统的常规工作压力，避免流体泄漏风险；圆柱主体外壳采用一体化成型结构，减少了焊接点位带来的泄漏隐患，外表面做了钝化处理，能适配多数工业场景的腐蚀性环境，长期使用也不会出现外壳锈蚀剥落的问题。内部换热管采用小口径薄壁设计，在保证结构强度的前提下最大化换热接触面积，同时减少了样品的滞留体积，避免样品在装置内部残留造成交叉污染，保证每次取样的样品都能真实反映当前工艺流体的实际状态。不同于大型工业换热设备，这款装置的流道设计专门针对小流量样品工况，不需要大流量的冷却液供给，接入现场常规的工业冷却水回路即可满足换热需求，运行过程中无需额外维护，仅需在定期检修时检查接口密封状态即可，适配各类连续运行的工业取样系统使用需求。
