管壳式带法兰接口换热设备三维结构

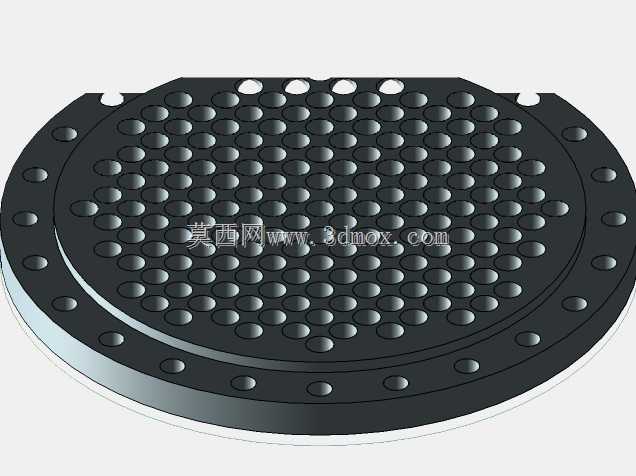

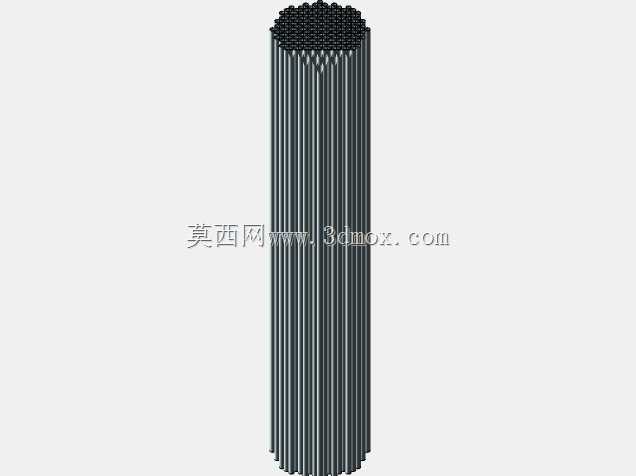

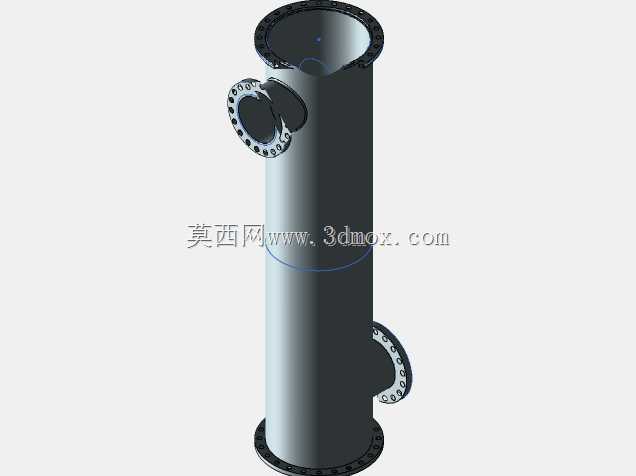

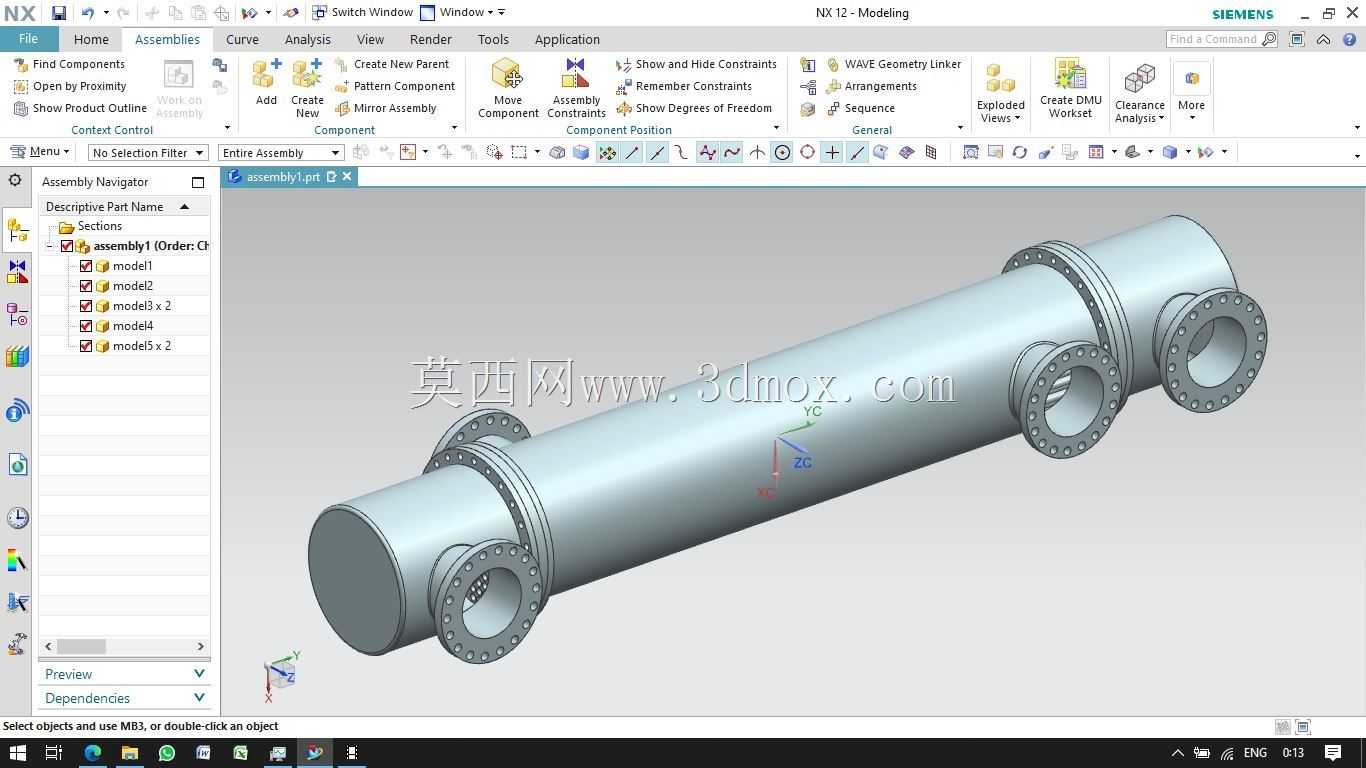

这款管壳式换热结构的设计，首先要匹配工业现场多类流体换热的实际工况，从民用建筑的冷暖供应到化工、能源领域的工艺介质温控都能覆盖，核心作用是在不同温度的流体间传递热量，既可以完成工艺介质的冷却降温，也能实现待加热流体的升温蓄热，部分工况下还可通过结构设计实现余热回收，降低生产过程的能耗损失。设计初期先明确壳程与管程的流体走向，卧式布置的筒体结构适配多数厂房的水平安装空间，筒体两端的法兰端盖既可以保证承压状态下的密封性能，也方便后期检修时抽出管束做清理维护，避免长期运行后介质结垢堵塞换热通道。筒体上分布的四个带法兰接口，分别对应管程、壳程的介质进出通路，法兰的螺栓孔排布、密封面形式都匹配通用工业管道的连接标准，现场安装时不需要额外做转接件加工，能直接对接同压力等级的工艺管线，接口的位置排布也充分考虑了管线走向的合理性，减少现场配管的弯折角度，降低流体输送的沿程阻力。从安装边界来看，筒体的长径比经过优化，既保证了足够的换热面积来满足传热效率要求，也不会因为筒体过长导致安装时的支撑跨距过大，现场布置时只需要在筒体两端的法兰位置做配套支撑结构，就能满足设备运行时的承重要求，不需要额外在筒体中部加装支撑件，减少现场安装的施工量。结构设计过程中，筒体壁厚、法兰厚度的取值都参考承压设备的相关设计规范，能适配常规低压流体换热的工况要求，管束与筒体的同轴度公差在建模时做了严格约束，避免组装时出现管束偏磨、密封面错位的问题，各个法兰连接面的平行度也做了对应公差设定，保证安装后密封垫片受力均匀，减少运行过程中出现介质泄漏的概率。这类换热结构在实际应用中，既可以用在供暖系统的汽水换热环节，也能适配化工厂的工艺介质冷却、炼油厂的油品温控、污水处理环节的热量回收等场景，不同工况下只需要调整管束的材质、筒体的防腐处理方式，就能匹配对应介质的腐蚀性、温度压力参数，不需要对整体结构做大幅改动，具备较强的工况适配性。建模过程中对各个连接部位的装配关系做了完整还原，包括法兰与筒体的焊接位置、管束与端管板的装配关系、密封面的结构细节都做了准确呈现，能直接用于后续的工程出图、装配模拟，也可以作为同类型换热设备设计的参考基础，帮助设计人员快速完成结构校验、安装空间模拟等前期工作，减少重复建模的工作量。
