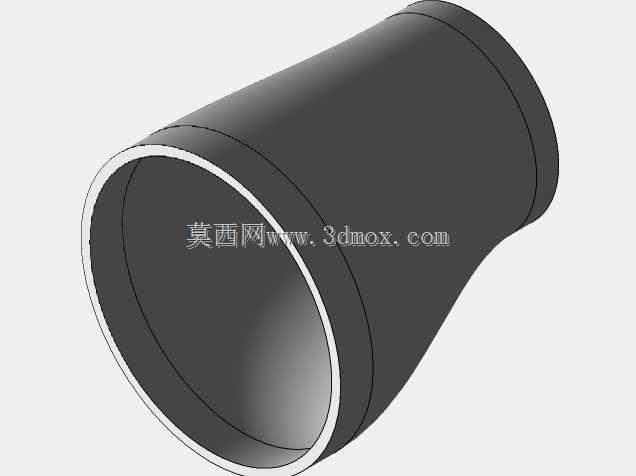

偏心异径焊接管件结构设计

在石化、市政给排水、暖通空调、工业流体输送等管线系统中，不同管径的管线对接是管路布设时的常见工况，偏心异径焊接接头正是为解决这类变径对接需求设计的专用管件，可有效避免同心异径管在水平布设时易出现的气阻、液袋积留问题，适配水平管线的变径过渡场景。这类偏心异径接头采用对焊连接形式，接头两端可分别与对应公称直径的管道端部做坡口焊接处理，焊接后接头与管线形成刚性密封整体，能承受管线系统内的额定工作压力，适配输送水、油品、化工介质、蒸汽等多种流体的管路工况，尤其适合泵组进出口、仪表安装段、管线变径爬坡段等需要规避积液积气的位置。从结构设计逻辑来看，该偏心异径接头遵循ASTM A403管件标准的尺寸规范，接头的偏心侧保持平直端面，另一侧做平滑锥度过渡，过渡段的壁厚均匀性经过校核，避免变径位置出现应力集中，焊接端部的坡口角度、钝边厚度均匹配常规管道焊接工艺要求，现场施焊时无需额外做端部修整，可直接与同材质管道组对焊接。接头的所有配置均对应不同的公称直径组合，每个规格的尺寸边界严格匹配对应管线的外径、壁厚参数，安装时需注意将平直侧置于管线顶部（输送气体介质时）或底部（输送液体介质时），以此保证变径位置不会出现介质滞留，减少管线运行时的水锤、气堵风险。建模过程中，接头的内外壁过渡曲面做了连续相切处理，避免出现台阶或锐角，既符合流体力学的流道顺滑要求，减少介质流经变径段的阻力损失，也能保证焊接后接头位置的应力分布均匀，降低长期运行时的疲劳开裂风险。每个规格的接头都设置了独立的零件配置，在管路装配时可直接调用对应规格，自动匹配物料清单的零件编号，无需重复建模调整尺寸，能大幅提升管路三维设计的效率。组对安装时，需保证接头两端与管道的同轴度偏差在允许范围内，偏心侧的平直度对齐管线基准，焊接时采用对称施焊工艺，避免焊接变形导致的管线偏斜，安装完成后该接头可与管线整体做耐压、密封试验，满足管线系统的长期运行要求。
