对夹式手柄蝶阀结构设计三维数模

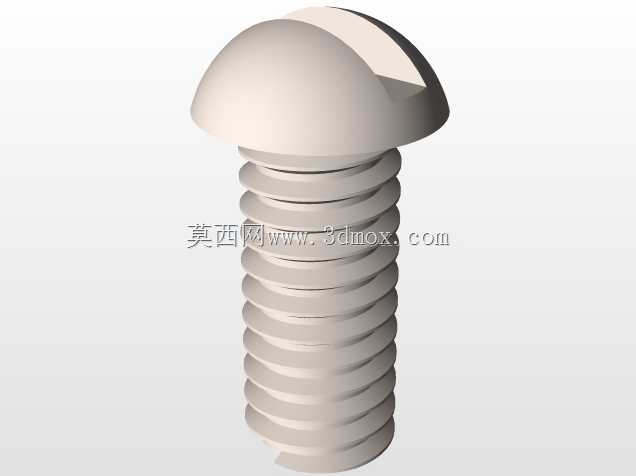

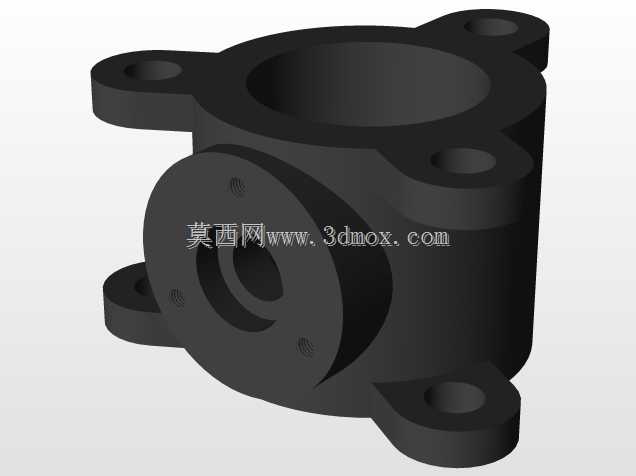

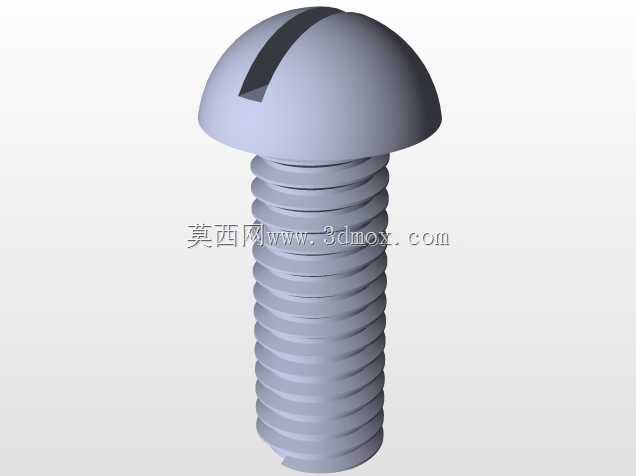

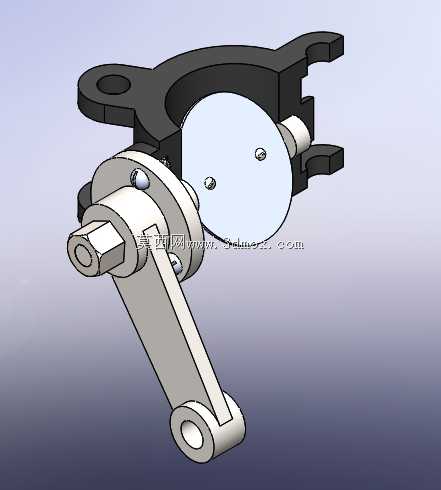

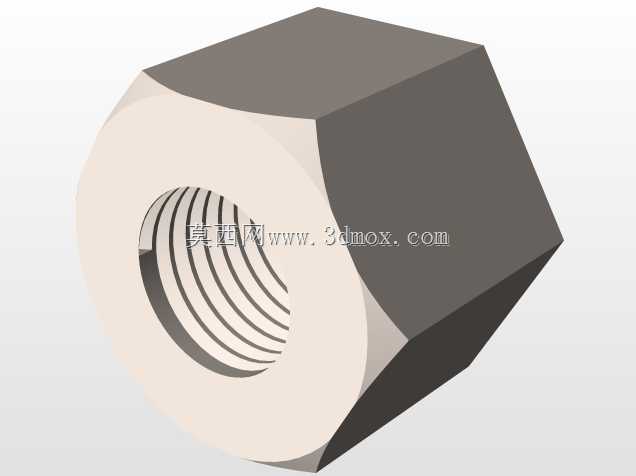

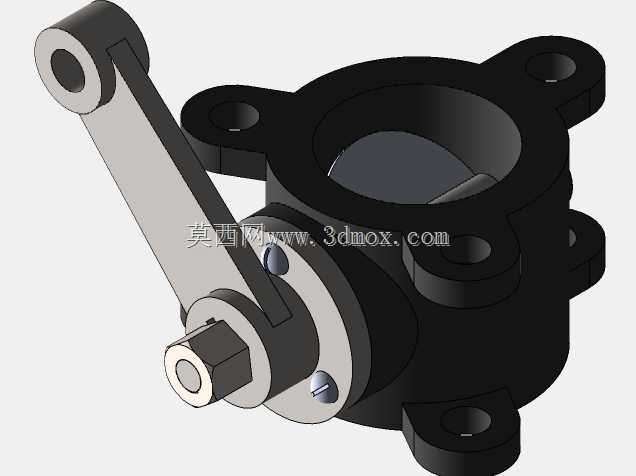

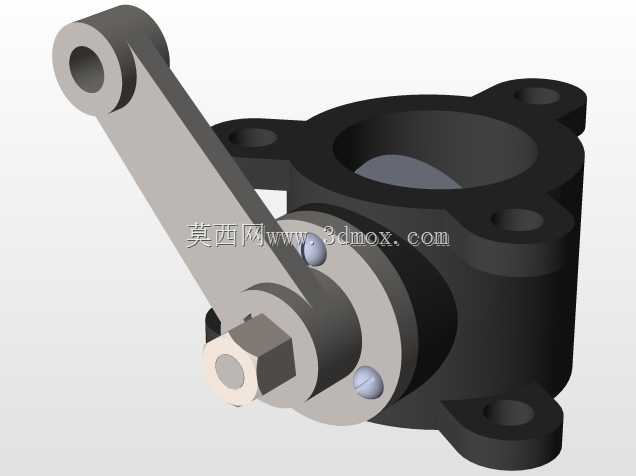

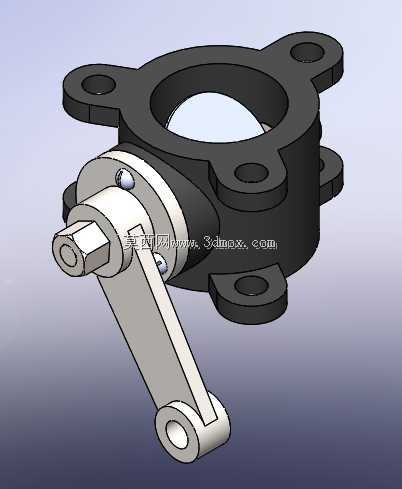

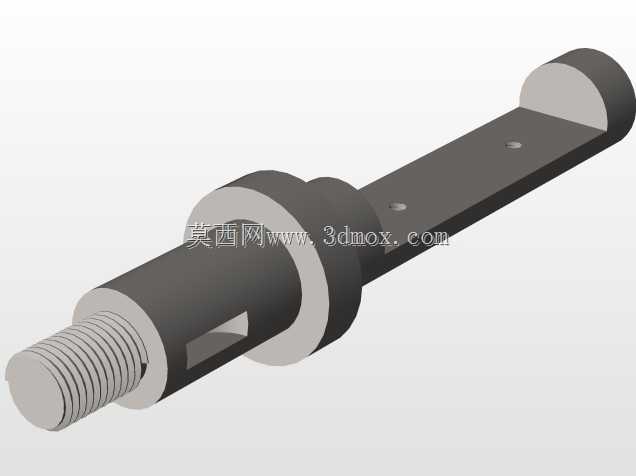

这款对夹式手柄蝶阀的结构设计，核心围绕中小口径低压管路的流体截断与调节需求展开，常见应用场景涵盖给排水管网、暖通空调循环水系统、普通化工介质输送支路、小型环保处理设备管路等工况，适配公称压力不超过1.6MPa的常温流体输送场景，可快速完成管路通断操作，也可在小开度区间实现流量的粗略调节。从结构功能来看，该蝶阀采用对夹式安装结构，阀体周向均布四个带安装孔的凸耳，安装时无需额外配置法兰配对，直接将阀体夹在两端管路法兰之间，穿入螺栓紧固即可完成装配，相比法兰式蝶阀轴向安装尺寸更短，能有效节省管路排布的空间占用，尤其适合管路布局紧凑、安装操作空间有限的设备集成场景。驱动端采用杠杆式手柄结构，手柄与阀杆直接刚性连接，扳动手柄即可带动阀板绕阀杆轴线做90度回转，手柄端部带定位孔，可搭配限位销实现阀位的固定，避免管路流体冲击导致阀板自行移位，操作力矩经过结构匹配，单人徒手即可完成全开全关操作，无需额外配置辅助工具，日常运维操作门槛较低。设计过程中，阀板采用流线型圆盘结构，全开状态下阀板与管路轴线平行，流体过流阻力系数远小于同口径截止阀，流道通畅无明显滞留区，可减少流体输送过程的压损，也能降低介质中固体杂质在阀腔内的淤积概率；阀杆与阀体的配合部位设置了密封结构，可避免管路介质沿阀杆配合间隙向外泄漏，同时阀杆两端设置了耐磨衬套，减少频繁开关操作带来的磨损，延长部件使用寿命。从安装边界来看，该蝶阀的安装凸耳孔位尺寸匹配通用管路法兰标准，安装时需保证两端法兰密封面与阀体端面的平行度偏差在允许范围内，避免紧固螺栓时受力不均导致阀体变形，影响密封性能；手柄的操作回转半径需预留足够空间，避免安装后手柄被周边管路或设备构件遮挡，无法完成全行程开关动作。结构建模过程中，各部件的配合公差按照通用机械阀门设计规范取值，阀体、阀板、阀杆、手柄、密封件等部件均做了独立的结构拆分，可直接用于结构干涉检查、装配工艺模拟，也可作为同类型阀门改型设计的基础数模，调整通径、压力等级参数时，可直接在现有结构基础上缩放调整关键尺寸，减少重复建模的工作量。
