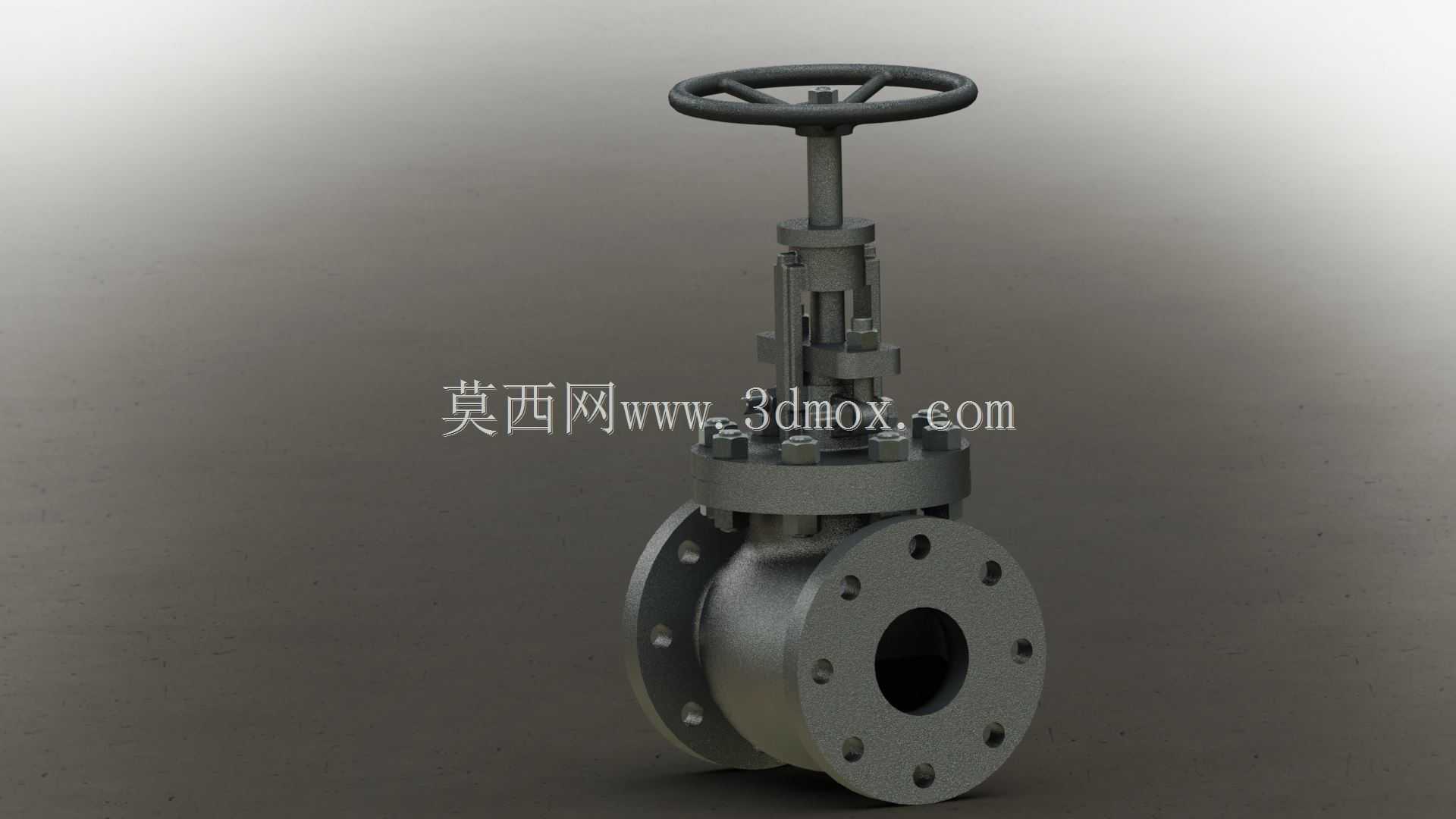

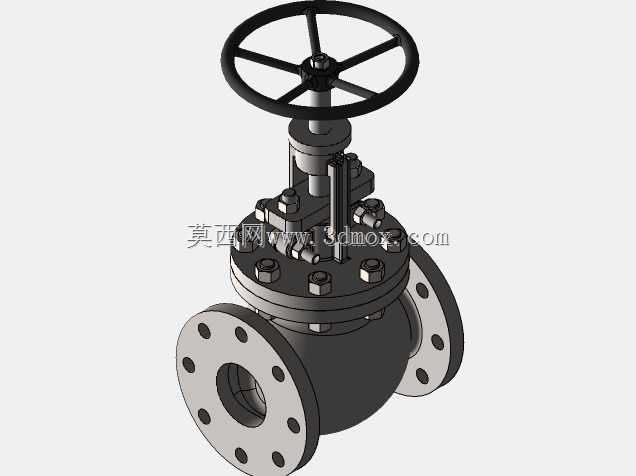

法兰连接式手动截止阀工业结构设计

这款手动法兰截止阀的结构设计，主要面向常规工业管路系统的介质截断需求，适配水、蒸汽、油品等多种无强腐蚀性的通用流体输送场景，在化工辅助管路、市政给排水支线、中小型锅炉配套管路、常规工业循环水系统中都能见到这类阀件的应用。从实际使用角度出发，这类阀件的核心作用是通过手轮驱动阀杆升降，带动阀瓣与阀座密封面贴合或分离，实现管路通路的完全截断或导通，不适合作为调节流量的节流元件长期处于半开状态，否则高速介质冲刷会快速损伤密封面，导致内漏故障。

设计层面首先考虑的是手动操作的力矩合理性，手轮直径的选取匹配了公称压力下的阀杆轴向推力，常规成年操作人员无需额外加力杆即可实现可靠启闭，阀杆采用明杆结构设计，启闭过程中阀杆随手轮同步升降，操作人员可以直观通过阀杆伸出高度判断阀门的启闭状态，避免误操作。阀体采用直通式流道结构，介质从一侧法兰进入，绕过阀瓣区域后从另一侧法兰流出，流道阻力相比角式截止阀更低，适配水平直管段的安装需求。

安装边界上，两侧连接法兰采用标准法兰密封面，螺栓孔均匀分布在法兰圆周上，安装时需保证两侧管路法兰与阀门法兰同轴度偏差在允许范围内，避免额外的安装应力作用在阀体上导致变形。阀体中法兰采用螺栓连接加密封垫片的结构，方便后期拆解维护更换密封件，填料函设置在阀杆穿出阀体的位置，通过压盖压紧填料实现阀杆处的动密封，防止介质沿阀杆间隙外漏。

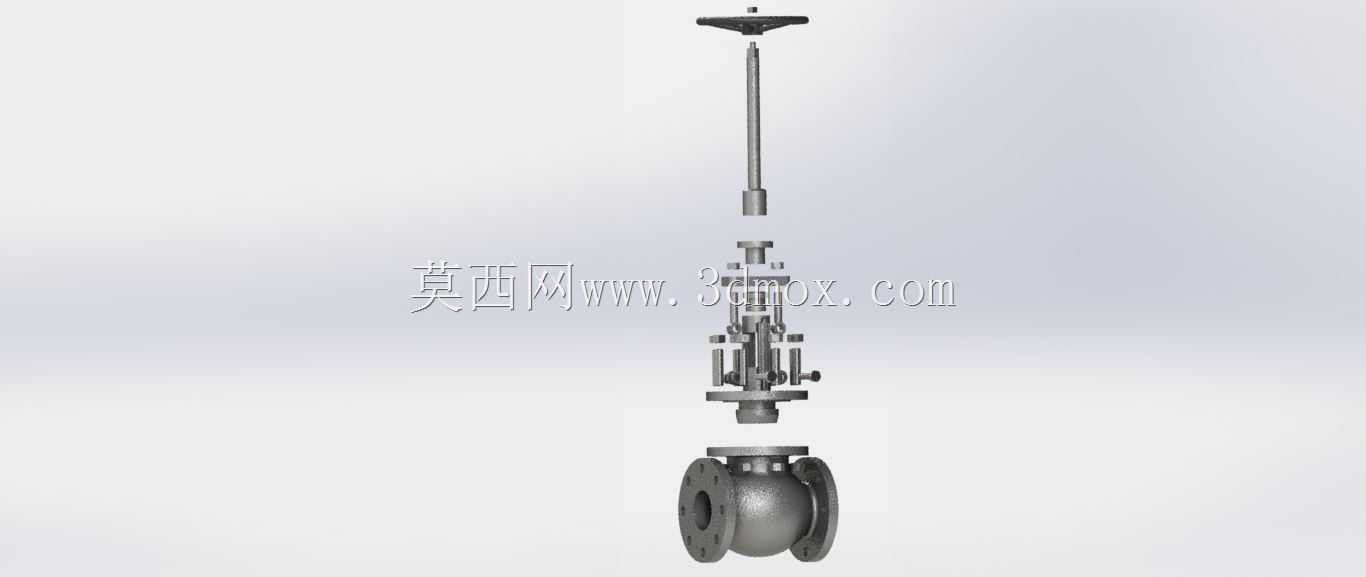

结构细节上，阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣可以微量调整角度，保证与阀座密封面的均匀贴合，避免硬接触导致的密封面刮伤。手轮与阀杆通过键连接传递扭矩，顶部设置锁紧螺母防止手轮松脱。整体外形结构紧凑，手轮顶部到阀体底部的安装高度满足常规管路的操作空间要求，法兰外圆尺寸符合对应公称通径的标准规范，无需额外定制配套连接件即可直接与同规格标准管路对接。建模过程中对各运动部件的配合间隙做了还原，包括阀杆与填料函的配合间隙、阀瓣在阀体内的活动余量、中法兰连接的螺栓沉孔深度等细节，都符合实际加工装配的公差要求，可直接用于阀件的结构展示、安装模拟以及教学演示场景。
