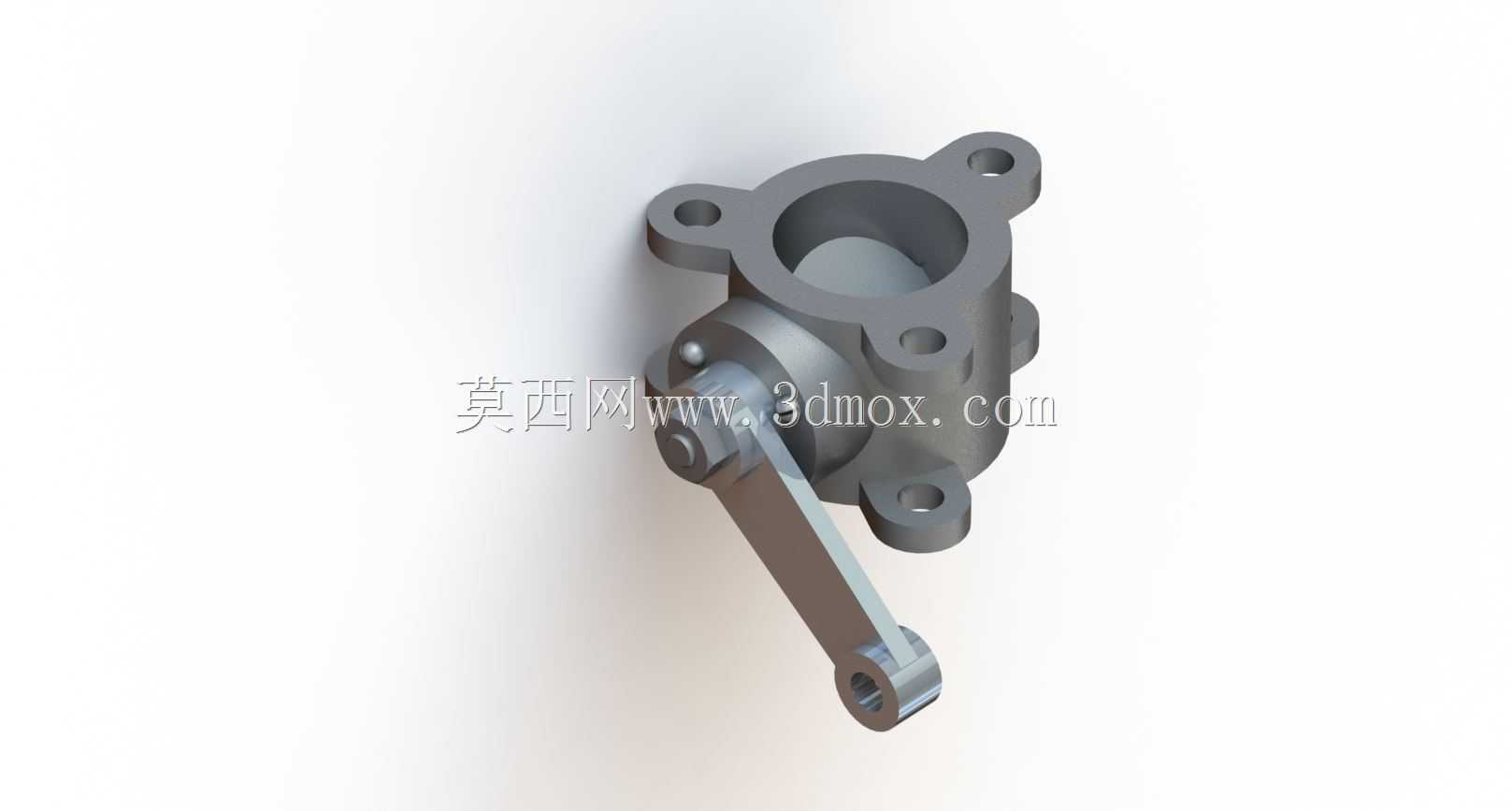

手动杠杆式法兰连接蝶阀结构设计

这款手动蝶阀的结构设计，核心围绕中小口径低压管路的通断与流量调节需求展开，在给排水、暖通循环、普通化工介质输送、小型设备配套管路等场景中应用广泛，相比同口径闸阀、截止阀，其结构长度更短，安装占用空间更小，启闭操作力矩更低，很适合安装位置局促、操作空间有限的管路节点。从结构设计逻辑来看，阀体采用一体式铸造结构，四个带通孔的法兰耳直接与阀体本体铸造成型，省去了额外焊接法兰的工序，既减少了焊接变形带来的密封面形位公差超差风险，也能让安装时的螺栓受力直接传递到阀体本体，避免法兰连接部位出现应力集中导致的渗漏。阀杆与蝶板的连接采用扁方定位加销钉防脱的结构，相比传统键连接，扁方结构的加工难度更低，装配时不需要额外配做键槽，同时能保证阀杆转动时的扭矩传递无间隙，避免长期使用后出现开关空行程。操作端采用外置杠杆式手柄，手柄末端做了防滑的通孔设计，既可以手动扳动实现启闭，也能在需要更大操作力矩时插入加力杆辅助操作，手柄与阀体接触的位置设置了多档位定位卡槽，可以将蝶板固定在0到90度之间的任意开度，满足不同工况下的流量调节需求，不需要额外加锁定装置就能保持开度稳定。密封结构采用阀座内嵌式设计，橡胶密封件直接卡装在阀体内部的环形槽内，不需要额外的压盖固定，装配时直接将密封件推入槽内即可完成安装，后期维护更换密封件时不需要将整个阀门从管路上拆下，只需要拆下阀杆端的手柄和压盖，抽出蝶板就能更换密封件，大幅降低了现场维护的工作量。从安装边界来看，这款蝶阀的结构长度符合通用对夹式蝶阀的安装尺寸规范，两端法兰的螺栓孔中心距匹配常用的PN10压力等级法兰标准，安装时不需要对现有管路法兰做额外改造，直接替换同口径同压力等级的其他类型阀门即可。阀体的流道采用直通式等径设计，蝶板处于全开位置时，流道的过流截面接近管路通径，介质流经阀门时的压损远小于同口径截止阀，适合对管路压损控制有要求的循环水、送风等管路系统。设计时特意将阀杆的上下支撑点做了加长铜套衬套设计，衬套采用自润滑铜合金材质，长期使用不需要额外加注润滑脂，即使在带有少量杂质的污水、循环水介质中，也能避免阀杆与阀体直接摩擦导致的卡涩问题，同时上下支撑点的跨距经过优化，能抵消介质压力作用在蝶板上产生的侧向推力，避免阀杆长期受单侧力出现弯曲变形，延长阀门的整体使用寿命。
