三通式法兰连接铸钢阀体结构

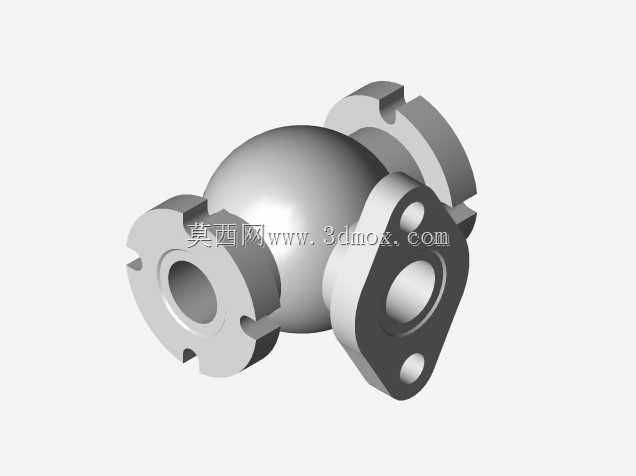

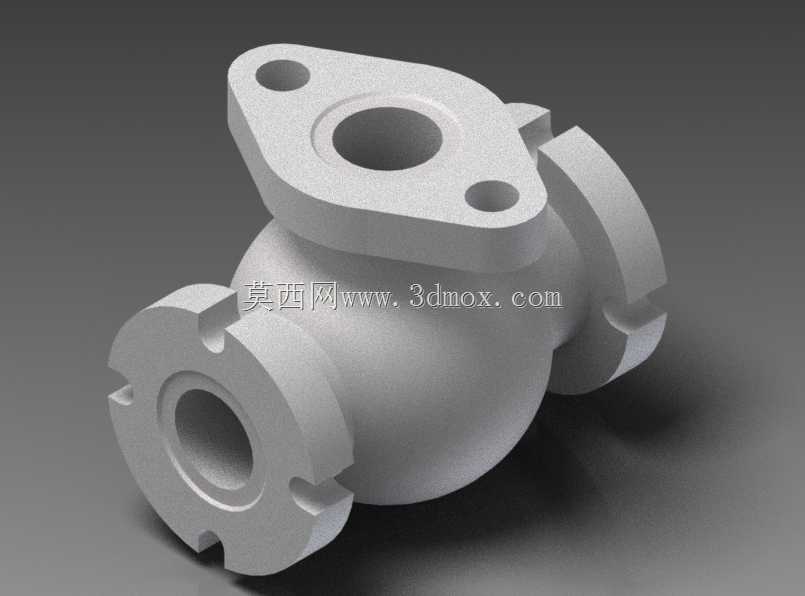

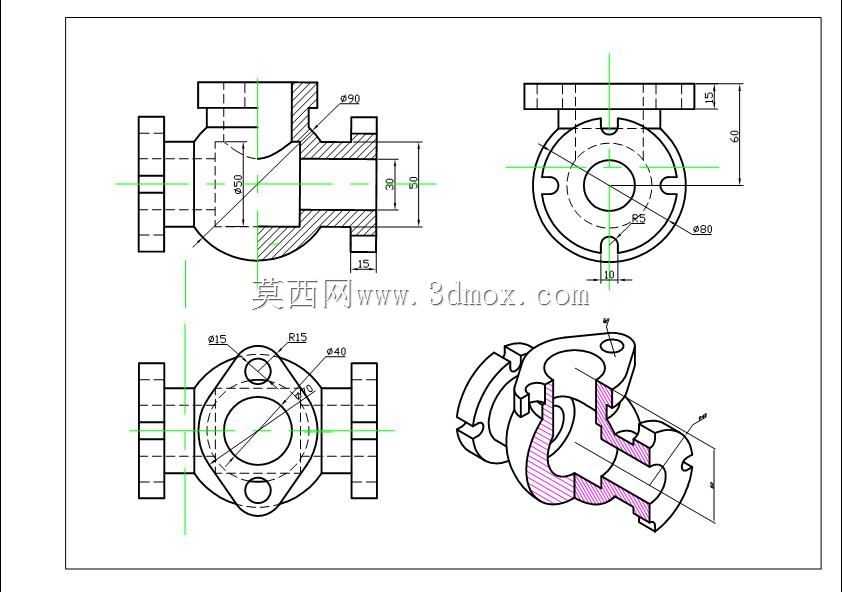

这款三通式法兰连接阀体，主要应用在工业流体输送管路的分流、合流工况中，常见于化工循环水系统、暖通空调管路、中小型液压泵站的油路分配环节，可实现单路输入双路输出、或是双路输入单路输出的流体路径切换，适配水、液压油、低腐蚀性流体等常规介质的输送场景。从结构设计来看，主体采用球形腔体结构，相比直角式三通腔体，球形内壁能大幅降低流体转向时的局部阻力，减少介质在腔体内的涡流滞流，降低长期运行过程中杂质沉积卡滞内部阀芯的概率。三个连接端均采用带定位缺口的法兰结构，法兰端面的密封槽可适配橡胶垫片、金属缠绕垫片等多种密封件，法兰上的两个安装孔做了锪平处理，能保证螺栓锁紧时端面受力均匀，避免安装偏斜导致的密封泄漏。顶部的菱形法兰安装座是为了适配阀芯执行组件的安装，安装座上的两个通孔与中心阀杆孔的位置度公差控制在0.1mm以内，能保证阀杆装配后转动顺畅无卡滞，不会出现阀杆偏磨导致的外漏问题。在安装边界上，三个法兰接口的轴线处于同一水平面，两两接口轴线夹角为90度，安装时需要预留出法兰螺栓的锁紧操作空间，侧面两个接口的法兰外圆缺口是安装对位标记，装配时可快速对齐管路法兰的螺栓孔，减少现场安装的对位调整时间。建模过程中，腔体壁厚按照1.6MPa公称压力做了等强度设计，介质转向的拐角位置做了圆弧过渡处理，避免应力集中导致的承压失效，外壁的加强筋结构与三个法兰端做了一体化衔接，能提升整体结构刚性，减少管路压力波动带来的阀体形变。这类阀体在做管路选型匹配时，可直接对接同通径的法兰管路，不需要额外加装转接头，内部流道的通径做了等通径设计，不会出现通径缩径导致的流量损失，能满足常规工业管路的流量输送要求。
