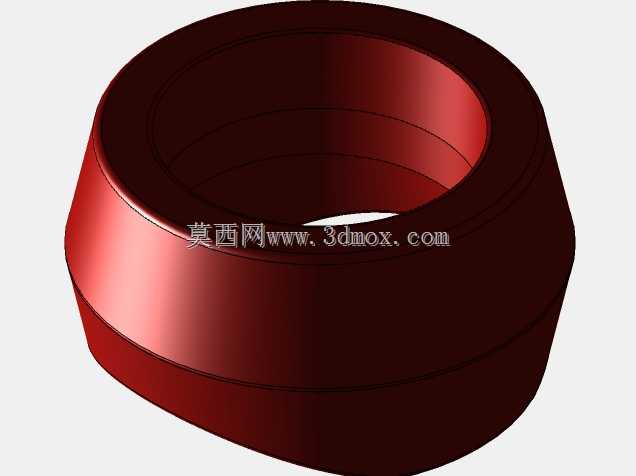

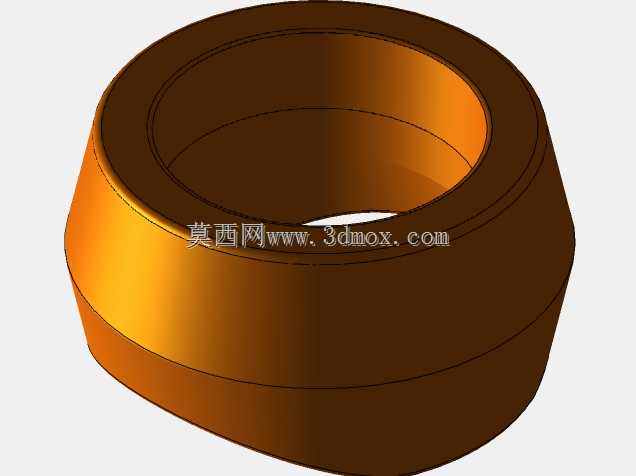

2英寸NPT焊接式内螺纹连接套筒

在工业流体输送管路的布设场景中，这类内螺纹套筒主要承担钢管段与带NPT外螺纹管路元件的衔接作用，常见于石化输送管线、车间压缩空气管网、消防供水管道等需要刚性密封连接的部位，相比卡套、快接类连接结构，焊接搭配锥管螺纹的组合能承受更高的管路压力，抗振动松脱的表现也更稳定，适合长期固定布设的管路系统使用。从结构设计来看，该零件整体采用外六角加锥面过渡的外形，外侧的六角结构是为管路安装时预留的扳手夹持位，安装过程中可以用标准开口扳手或管钳卡紧该部位，带动套筒旋转完成螺纹副的拧紧动作，避免拧紧时套筒外壁打滑损伤管件表面；下端的直段圆柱结构是焊接对接位，安装时需要将该段插入对应规格的钢管端部，通过环缝焊接将套筒与钢管本体牢固结合为一体，焊接位的壁厚经过针对性加厚，能抵消焊接热输入带来的应力变形，避免焊接后螺纹部位出现形变导致密封失效。内部加工的2英寸NPT锥管螺纹是该零件的核心功能结构，NPT螺纹本身具备锥度密封特性，拧紧过程中螺纹牙型会相互挤压形成密封面，多数工况下搭配生料带或密封胶即可实现无泄漏连接，不需要额外加装密封垫片，减少了管路连接的密封件数量，降低后期密封件老化带来的泄漏风险。设计时需要重点控制几个关键尺寸边界：首先是内螺纹的基面位置公差，必须保证螺纹拧紧后有效啮合牙数达到标准要求的5牙以上，避免啮合长度不足导致承压能力下降；其次是下端焊接直段的外径公差，需要与适配的2英寸钢管内径形成合理的间隙配合，间隙过大会导致焊接时焊瘤容易渗入内部流道，造成通径减小流阻上升，间隙过小则会导致装配对位困难，影响现场安装效率；另外外侧六角的对边尺寸需要符合标准紧固件的尺寸规范，保证现场常用的安装扳手可以直接适配，不需要定制专用工装。零件外壁的锥面过渡结构一方面可以减少焊接位置与六角夹持位之间的应力集中，另一方面也能避免管路安装后套筒部位出现积液积尘的死角，在有防腐要求的管路场景中，这种过渡结构也更方便后续做防腐涂层的涂刷，减少涂层堆积的问题。从建模逻辑来看，该零件的三维建模需要先完成回转体主体结构的绘制，再切除出六角夹持位，最后完成内螺纹的特征创建，建模过程中需要注意螺纹收尾位置的处理，避免螺纹与焊接直段的内壁出现干涉，同时要保证六角部位的棱边做合理的倒角处理，去除加工毛刺避免安装时划伤操作人员。
