造雪机用公头凸轮锁紧软管接头结构

在人工造雪场景的管路布设作业中，软管连接的可靠性直接决定造雪作业的连续运行时长，这款公头凸轮锁紧结构正是针对造雪设备高压输水、输气软管的快速连接需求开发。从实际工况来看，造雪作业多在低温高湿的户外雪场开展，管路需要频繁拆装转场，传统螺纹接头在低温环境下易因结冰出现咬合卡滞，拆装时需要借助管钳等工具，不仅作业效率低，还容易因施力不当造成接头螺纹损伤，影响密封性能，而凸轮锁紧式结构不需要额外工具，仅通过扳动凸轮手柄即可完成锁紧与释放，单接头拆装耗时可控制在十秒以内，完全适配雪场造雪点位快速调整的作业节奏。

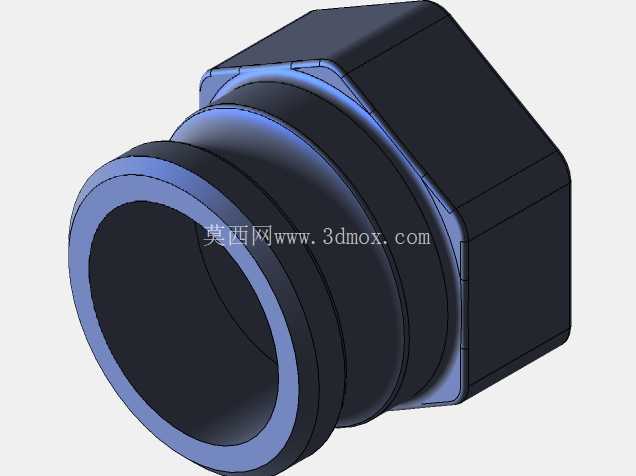

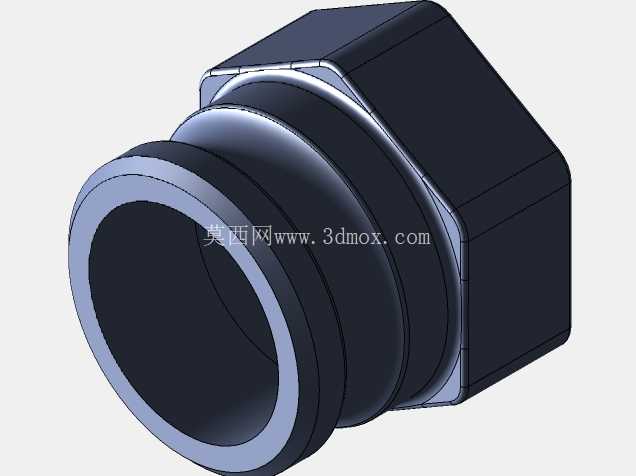

从功能特性层面看，该接头的核心作用是实现硬管端与柔性软管的可靠连通，接头一端为外六角结构，方便安装时施加扭矩对接设备端接口，另一端为带多层环形凸棱的软管插接段，插接段的凸棱采用圆弧过渡设计，插入软管时不会割伤软管内壁，同时凸棱的高度差经过反复校核，既能保证软管套入后有足够的抱紧力，避免高压工况下软管脱开，又不会因为凸棱过高导致软管装配难度过大。锁紧凸轮的轮廓曲线经过优化，锁紧行程的末端设计有机械死点，当凸轮扳到锁紧位置时，即使受到管路振动、温度变化带来的应力影响，也不会出现自行松脱的情况，密封面的配合公差控制在IT7级，配合软管的抱紧力可以在1.6MPa的工作压力下保持无渗漏，完全覆盖造雪机供水系统的常规压力区间。

设计过程中首先考虑的是低温工况下的材料适配性，结构的壁厚设计做了针对性加强，六角端的壁厚比常规同通径接头厚1.5mm，避免低温下受外力撞击出现开裂。安装边界方面，接头六角端的对边尺寸遵循通用五金件的标准规格，适配常规开口扳手、活动扳手的作业空间，不需要定制特殊拆装工具；软管插接段的长度根据常用造雪机输水软管的壁厚设计，保证软管套入后，配合喉箍锁紧时的有效接触长度足够，不会出现局部应力集中导致的软管破损。接头的内流通径做了等径设计，没有突兀的缩径或者扩径结构，减少流体通过时的压损，避免造雪供水过程中因为压损过大导致终端出水压力不足，影响造雪成核效果。

从实际装配逻辑来看，该公头接头需要和对应的母头凸轮锁件配套使用，公头上的定位卡槽与母头的凸轮销配合，锁紧时凸轮销沿着卡槽的导向斜面滑入锁紧位，整个过程不需要旋转接头本体，对于已经固定布设的软管来说，不会因为接头旋转造成软管扭曲打结，有效延长软管的使用寿命。接头的外表面没有尖锐的棱角，所有边角都做了R0.5以上的圆角处理，低温环境下操作人员佩戴防寒手套作业时，不会被边角划伤，也不会勾挂作业服的面料。在管路排布时，该接头的六角端可以紧贴设备安装面布置，不需要预留额外的旋转操作空间，相比螺纹接头能节省至少30%的安装空间，对于造雪机这类内部管路排布紧凑的设备来说，能有效优化管路走向，减少管路弯折带来的流阻增加。

日常维护层面，该结构没有易损的小零件，凸轮锁紧机构与接头本体为一体化设计，不需要定期更换密封垫片或者弹性件，低温环境下不会出现橡胶件老化变硬失效的问题，长期使用只需要在每次作业结束后清理接头配合面的冰渣、泥沙即可，维护成本极低。针对造雪作业中可能出现的管路拖拽情况，接头的插接段根部做了圆弧过渡的加强结构，避免软管受侧向拉力时在接头根部出现应力集中断裂，经过反复拉拽测试，在承受1500N的侧向拉力时，接头根部不会出现裂纹或者变形，完全满足雪场复杂地面条件下的管路拖拽需求。
