3/4英寸英制卡套式压缩管路接头

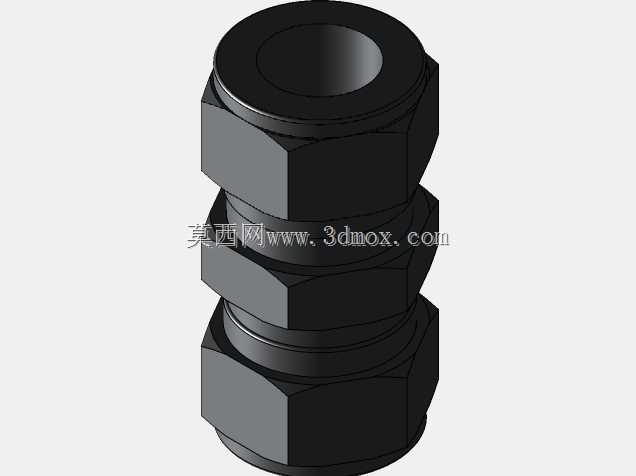

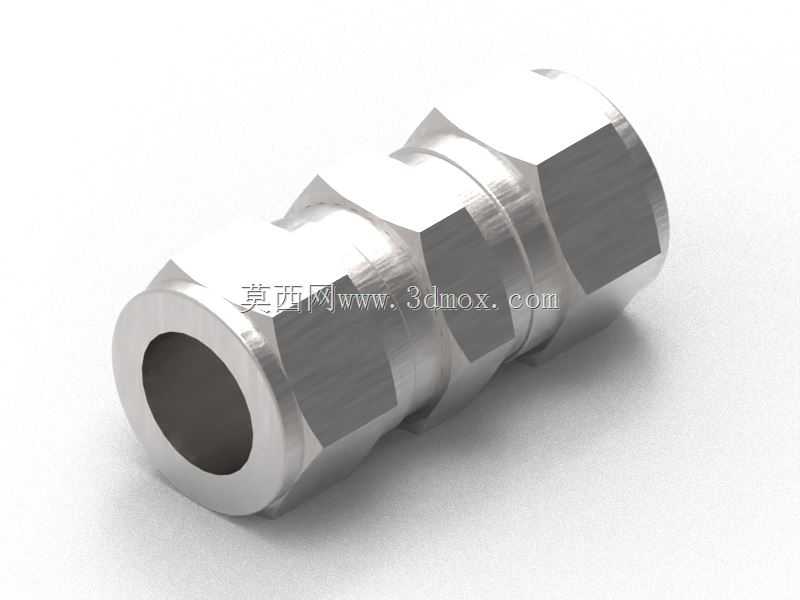

在流体输送管路的搭建场景中，这类3/4英寸规格的压缩接头是中小管径硬管连接的核心部件，常见于实验室气路、小型液压支路、民用供水支管、气动设备管线等需要可靠密封且不允许焊接作业的安装场景，相比螺纹密封接头，它不需要额外缠绕生料带或涂抹密封胶，安装后拆卸维护也更便捷，不会在管壁残留密封介质杂质。从结构设计来看，接头整体采用六角外形的对称布局，两端的内孔适配3/4英寸外径的金属硬管或硬质塑料管路，中间的六角段是安装时的扳手夹持位，两侧的六角锁紧螺母在拧紧时会挤压内部的卡套环，让卡套刃口均匀嵌入管材外壁，同时卡套自身产生弹性变形填充接头本体与管材之间的间隙，形成同时耐受轴向拉力与径向压力的密封结构，这种密封形式在公称压力16bar以内的常温流体管路中，泄漏率可以控制在工业级密封要求范围内。做三维建模时，首先要确定接头的通径尺寸，3/4英寸规格对应的内部通径要匹配对应管材的流通能力，不能出现通径缩径过大导致管路流阻超标的问题；两端的卡套安装槽深度要严格匹配标准卡套的压缩量，槽底的倒角角度要和卡套的支撑面完全贴合，避免拧紧时卡套出现偏斜导致密封失效；外部的六角对边尺寸要符合手动扳手的夹持标准，不能出现对边尺寸过小导致扳手打滑、或者尺寸过大造成安装空间不足的问题，相邻六角面的过渡圆角要控制在合理范围，既避免加工时出现应力集中的尖角，也不会影响扳手的贴合面积。安装边界上，这类接头不需要额外预留焊接操作空间，只需要在接头两侧留出扳手转动的操作空间即可，管路插入接头时要保证切口平整无毛刺，插入深度要抵到接头内部的定位台阶，避免管材插入不到位导致卡套无法均匀咬合；拧紧过程中要先手动带紧螺母，再用扳手转动指定的圈数，不能过度拧紧导致卡套过度变形失去弹性，也不能拧紧力矩不足导致密封失效。实际选型时，要根据输送介质的腐蚀性匹配接头的材质，常规水气管路用304不锈钢即可，弱腐蚀介质可以选用316L材质，高压场景则要对应加厚接头本体的壁厚，保证承压能力满足管路设计要求，这类接头的建模过程中，所有配合面的尺寸公差要按照IT7级精度设定，保证加工后的零件可以和标准卡套、同规格管材实现互换装配，不需要额外修配。
