适配9gSG90伺服的小型滴灌执行阀结构

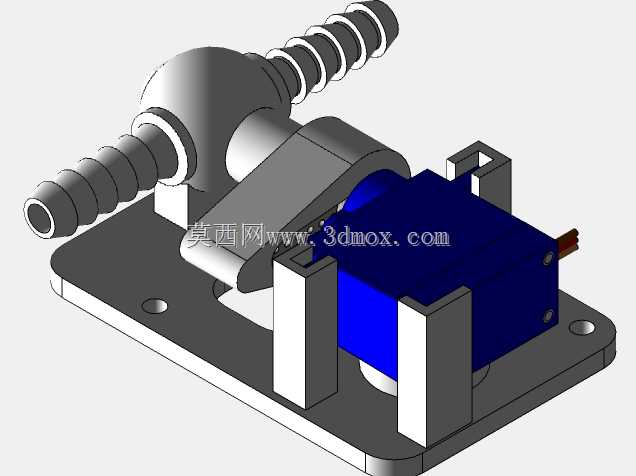

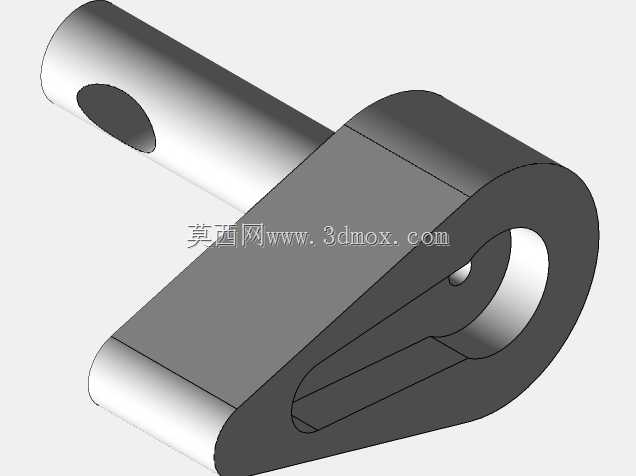

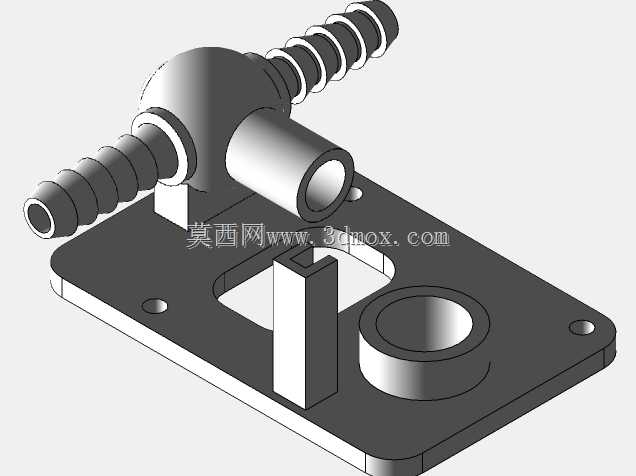

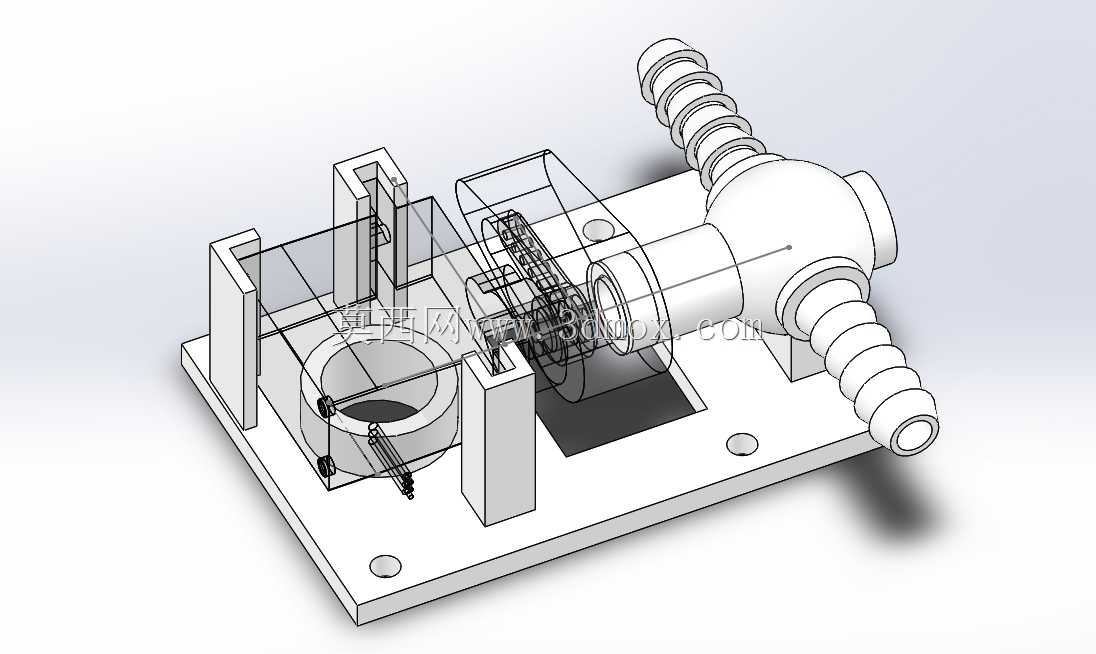

这套滴灌执行阀结构，核心是匹配9g规格SG90舵机作为动力输出单元，主要面向小型农业滴灌、家庭园艺水肥输送、小型水族管路通断控制场景设计，解决小口径软管管路的低成本自动通断控制需求。从实际应用场景来看，这类阀件不需要大扭矩驱动，常规9g舵机的输出力矩完全可以满足通断动作的推力要求，相比常规电磁阀，整体结构成本更低，适配低压输水工况，不会出现电磁阀易卡滞、功耗偏高的问题，尤其适合多点位分布式的滴灌管路布局，单路控制的硬件投入可以控制在极低水平。设计过程中优先考虑了安装适配性，整体安装底板采用带两个安装孔的平板结构，安装孔位预留了标准紧固件的穿装空间，可直接通过自攻螺丝或者M3规格螺栓固定在安装基面，不需要额外加工转接支架。针对舵机的固定，专门设计了两侧带定位挡边的夹持座，挡边高度刚好贴合9g舵机的两侧壳体，装配时只需要将舵机推入夹持位，再通过粘接或者点胶固定即可完成舵机定位，不需要额外设计舵机压盖或者螺丝固定位，简化了装配步骤，也降低了结构件的加工复杂度。阀的执行端采用凸轮压合结构，舵机输出轴带动压块摆动，通过压块挤压软管实现管路截流，复位依靠软管自身弹性实现，不需要额外加装复位弹簧，进一步简化了结构组成。管路对接端采用两段带环形凸棱的宝塔接头结构，适配外径5mm的软质输水管道，凸棱结构可以保证管路插接后不会在水压作用下脱开，不需要额外加装喉箍固定，适合小口径低压管路的快速装配。整体结构的安装边界控制紧凑，整体占用空间不超过常规9g舵机安装所需的空间范围，不会在密集布设的滴灌管路中占用过多安装位置，相邻阀件的布设间距可以压缩到20mm以内，适合多管路并排布置的应用场景。结构设计过程中规避了常规小型阀件的常见问题，比如压合位置对准偏差导致的管路截流不严，特意将压合面设计为平面贴合结构，压合时整个截面均匀受力，不会出现局部压合不实导致的滴漏问题；同时压合行程做了限位设计，不会因为舵机过转导致软管被过度挤压产生不可逆的形变，延长软管的使用寿命。从结构建模的角度来看，所有零件均采用等壁厚设计，适合采用FDM3D打印加工，也可以开模做小批量注塑生产，零件没有倒扣结构，不需要复杂的抽芯模具结构，加工成本可控。
