Hy-Lok110系列12mm卡套式小型球阀

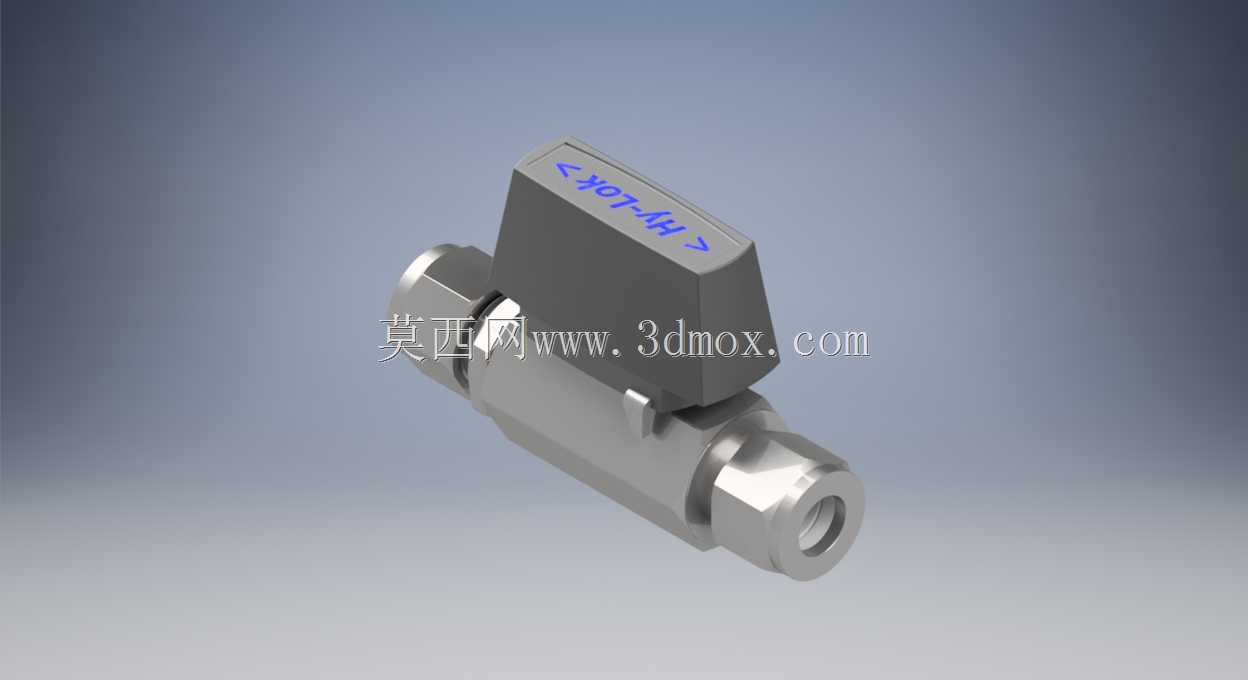

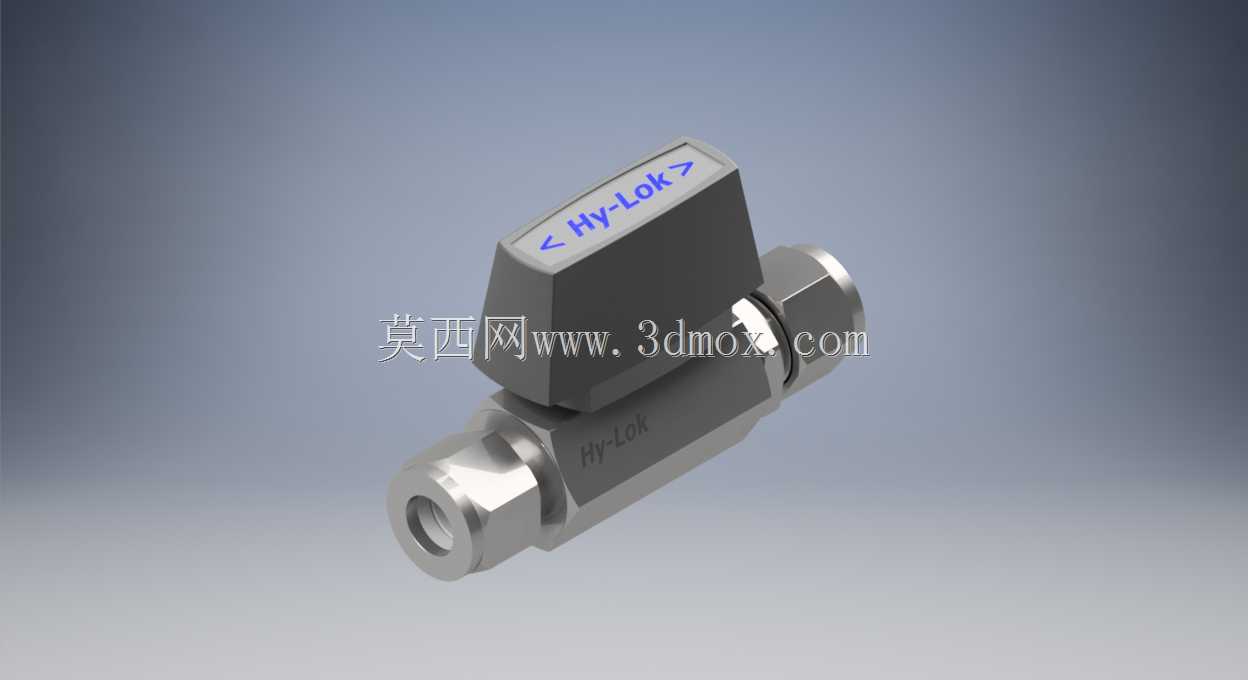

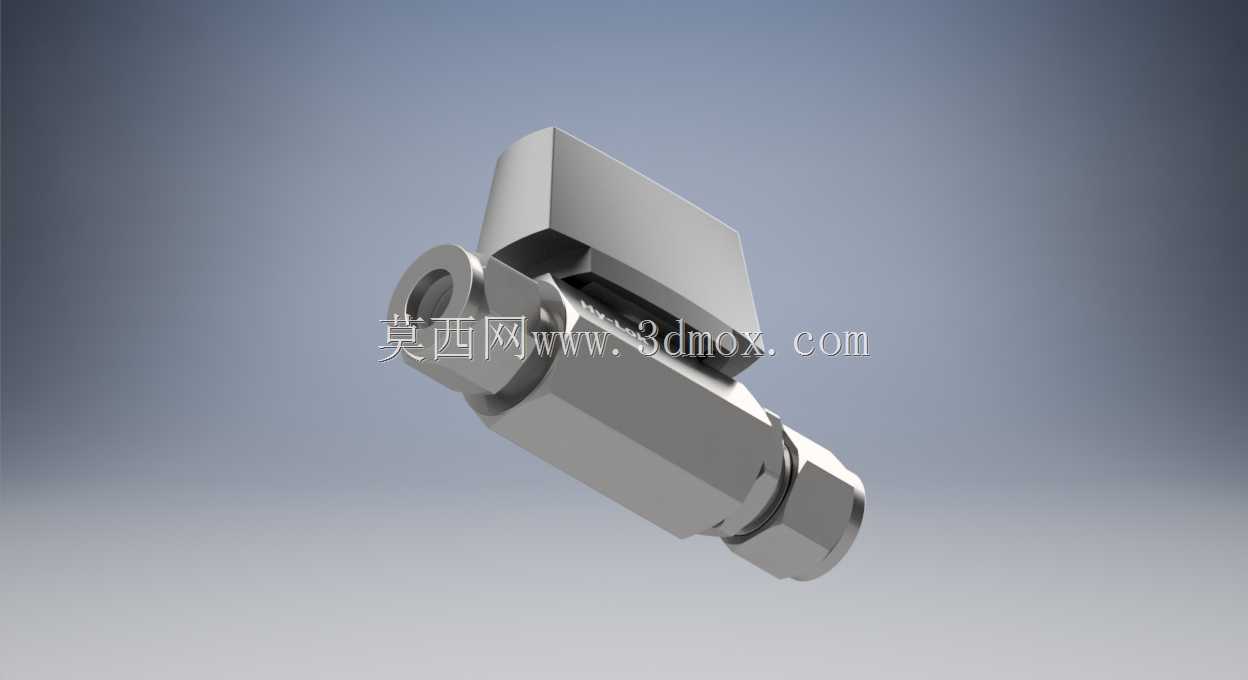

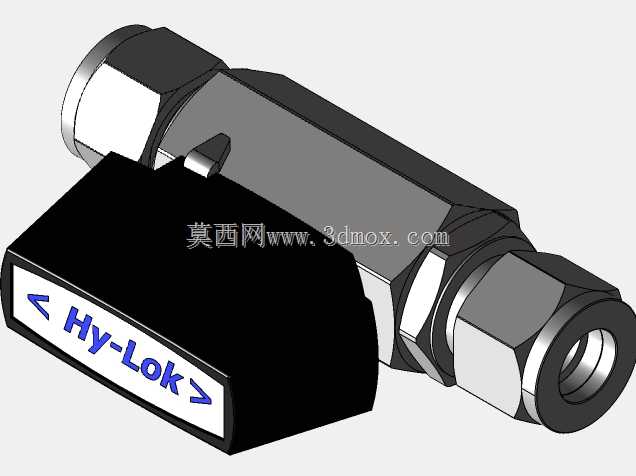

这款小型卡套球阀在工业流体管路系统里的适配场景非常广，从实验室气路分配台、半导体特气输送支管，到小型液压站的旁通回路、气动设备的进气支路都能见到同结构产品的身影，核心作用就是在管路中实现介质通断的快速切换，因为结构紧凑，尤其适合安装空间局促、无法布置大尺寸手柄阀的工况。从结构设计来看，这款阀采用六角一体式锻压阀体，没有多余的拼接焊缝，整体刚性更强，能承受最高69巴的低压工况，适配2英寸以内的主管路通径，对应的12mm卡套接口可以直接对接同外径的不锈钢硬管，不需要额外焊接转接头，安装时只需要将管子插入卡套端口，拧紧锁紧螺母就能完成密封固定，现场装配效率比螺纹连接高不少，也避免了焊渣残留污染管路的问题。手柄部分做了侧翼式的扁形结构，相比传统圆形手轮，转动时不需要太大的操作空间，哪怕是管路排布密集的阀岛区域，手指捏住手柄就能完成90度的开关动作，而且内部的阀杆密封做了低转动力矩设计，长期使用也不会出现卡涩，哪怕是不带助力的手动操作，也能轻松完成启闭，不需要额外加套管增大力臂。在安装边界上，这款阀的整体轴向长度很短，阀体六角对边尺寸适配常规的开口扳手，安装时不需要预留太大的扳手操作空间，进出口的同轴度公差控制在较高精度，对接管路后不会产生额外的装配应力，避免长期使用后接口处出现渗漏。内部的密封件适配多种常见工业介质，不管是压缩空气、低压液压油还是普通惰性气体，都能保证长期密封可靠性，阀球的表面做了抛光处理，开关过程中对密封件的磨损很小，能保证较长的无故障启闭次数。在做三维建模的时候，这类阀的卡套结构细节需要重点还原，包括卡套刃口的角度、锁紧螺母的螺纹尺寸、手柄转动的极限角度，这些细节直接影响后续管路装配干涉检查的准确性，很多工程师做管路布局的时候，容易忽略小型阀门的手柄转动空间，导致现场安装后手柄被旁边的管路或者设备部件挡住，无法正常开关，所以建模时不仅要做静态的阀体结构，还要还原手柄转动的全行程空间，方便布局阶段提前排查干涉问题。另外阀体上的品牌标识、流向标记也都做了细节还原，方便装配时识别安装方向，避免反向安装影响密封性能或者流通能力。
